Стена W1 GEO. Высоко прочный фасадный полимерный анкер с удлиненным 120мм дюбелем, с двузонной распорной частью, якорного и гарпунного типа.
Высоко прочный фасадный полимерный анкер с удлиненным 120мм дюбелем, с двузонной распорной частью, якорного и гарпунного типа.
Назначение:
Дюбель Termoclip Стена W1 в соответствии с национальным стандартом ГОСТ Р 56707-2015, европейскими нормативами (ETAG 001, ETAG 020), предназначен для крепления кронштейнов навесных фасадных систем с воздушным зазором и других строительных различных нагружаемых конструкций и изделий промышленного и общестроительного назначения (системы вентиляции и кондиционирования, маркизы, осветительные приборы и т.д.), к несущему основанию из облегченных материалов, к наружным и внутренним конструкциям зданий и сооружений различного назначения. Предназначен для крепления строительных материалов и изделий толщиной до 70 мм к наружным и внутренним конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях: легкий бетон, пустотелые керамическиие блоки и кирпичи, блоки из ячеистого бетона плотностью не менее 500кг/м3

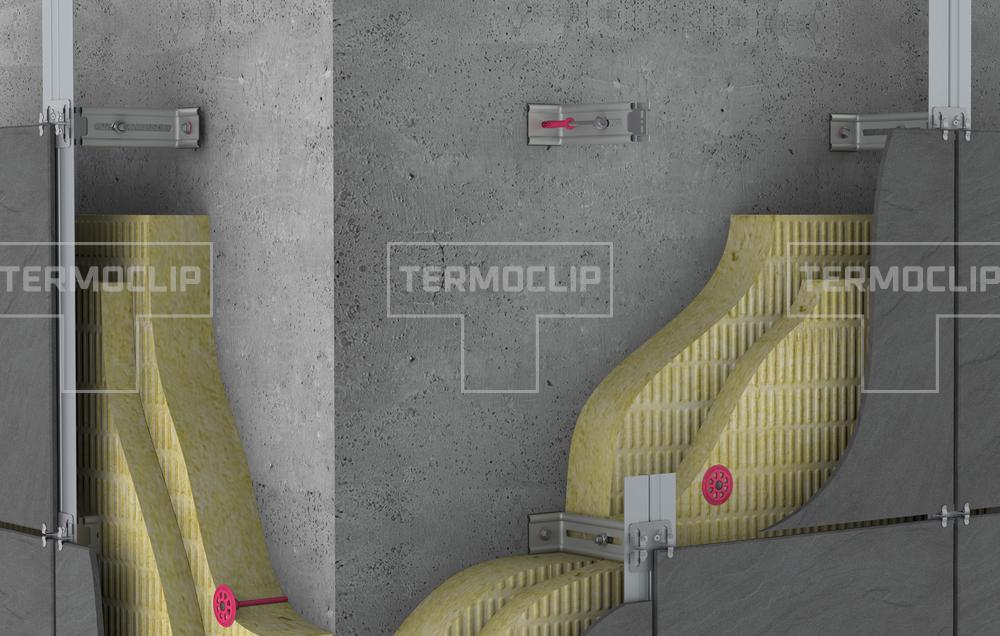

Применяется на зданиях и сооружениях различной высотности в соответствии с Техническим регламентом "О безопасности зданий и сооружений" №384-ФЗ, для всех климатических и ветровых зон Российской Федерации, для зон с повышенной сейсмической активностью (до 7-9 баллов), без ограничения по требованиям обеспечения пожарной безопасности, класс пожарной безопасности в составе НФС К0 по ГОСТ 31251.
Материал:
Дюбель Стена W1 Geo выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками. Распорный элемент W1 Geo выполнен из углеродистой стали и защищен высокостойким антикоррозионным покрытием GEOMET. Производитель: “ООО Крепёжные системы" Корпорация "ТехноНиколь”- Применение
Применение Стена W1 GEO
| Длина анкера, мм | Диаметр отв., мм | Мин. глубина анкеровки, мм | Макс. толщина прикреплямого м-ла, мм | Мин. глубина отв., мм |
| 120 | 10 | 70 | 50 | 140 |
| 100 | 10 | 70 | 50 | 120 |
| Вытягивающее усилие из легкого бетона, кH | 7.0 |
|---|---|
| Вытягивающее усилие анкера из блоков из ячеистого бетона плотностью не менее 500кг/м3, кН | 7.0 |
| Вытягивающее усилие анкера из щелевого кирпича, кН | 3.4 |
| Температурный диапазон эксплуатации, °С | –50 ... +80°С |
| Удельные теплопотери через дюбель, Вт/°С | 0.001 – 0.002 |
| Коррозионная стойкость к воздействию среднеагрессивной среды, не менее | 50 лет |
| Категории использования | Процесс сверления |
|---|---|
| Ячеистый бетон | Сверление с/без ударного импульса |
| Щелевой кирпич | Сверление без ударного импульса |
| Газбетон | Сверление без ударного импульса |
| Поризованный керамический блок | Сверление без ударного импульса |
- При монтаже в слабонесущих основаниях используется инструмент с сверлением без ударного импульса.
- Запрещено применение сверл со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии с европейским стандартом PGM.

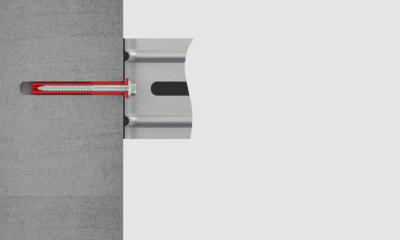

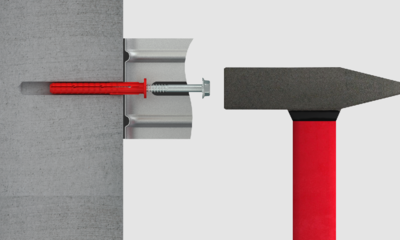

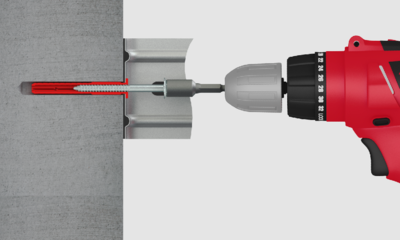

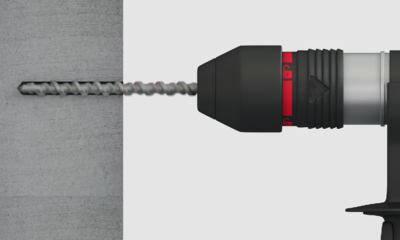

- Отверстие должно буриться сверлом диаметром 10 мм на глубину на 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
- Кроме технического описания при работе с изделием следует руководствоваться действующими строительными нормами и правилами Российской Федерации. Изготовитель не несет ответственности за несоблюдение технологии при работе с изделием, а также за его применение в целях и условиях, не предусмотренных настоящим техническим описанием. При сомнении в возможности конкретного применения материала следует испытать его самостоятельно или проконсультироваться с изготовителем.
- Техническое описание, а также неподтвержденные письменно рекомендации, не могут служить основанием для безусловной ответственности изготовителя.
- С появлением настоящего технического описания все предыдущие становятся недействительными.
- Устойчивость к воздействию критических температур. Рекомендуемая температура монтажа от -15 до +80°С и температура эксплуатации от - 50 до + 80°С.
- Устойчивость к динамическим нагрузкам.
- Рекомендованы для применения в сейсмоопасных регионах Российской Федерации при землетрясениях до 7-9 баллов.
- Высокая ударная вязкость, сопротивление деформации (не менее 65 МПа).
- Высокая коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
- Распорный элемент выполнен из легированной стали повышенного класса прочности с высокостойким антикоррозионным покрытием в соответствии с международным стандартом ISO 3506-01.2009 и ГОСТ 9.316-20006, ГОСТ 9.402-2004. Коррозийная стойкость металлического распорного элемента обеспечивается антикоррозионным покрытием GEOMET.
- Наличие в конструкции дюбеля бортика препятствует возникновению электрокоррозии, в местах сопряжения анкера со строительными конструкциями, что обеспечивает общее повышение долговечности конструкций. Бортик дюбеля предотвращает появление мостика холода.
- Развитые упоры предотвращают прокручивание дюбеля в отверстии в момент установки.
