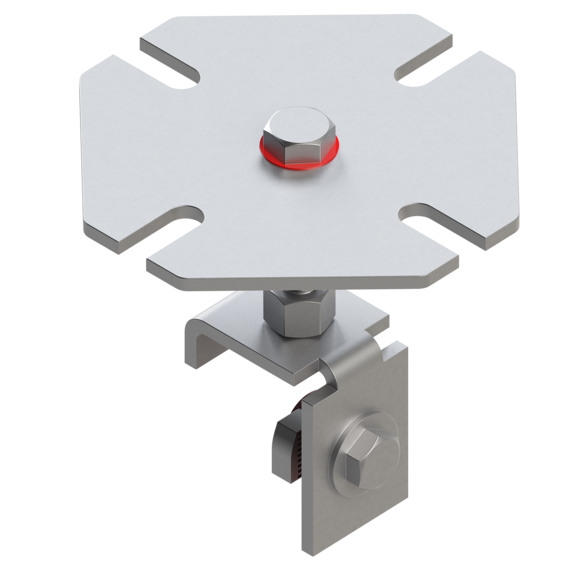

Опора регулируемая TRF PS 5F4
Назначение:
Опора регулируемая типа TRF PS применяется при устройстве системы фальшпола Termoclip для точного выставления уровня несущих стрингеров (шаг регулировки высоты - 0.1 мм, диапазон регулировки 0-80мм).Материал:
Состав материала:
- площадка опорная из оцинкованной стали толщиной 5мм;
- винт установочный М12 класса прочности 8.8;
Отсутствие сварного соединения между Площадкой опорной и установочным винтом позволяет выравнивать высоту фальшпола двумя вариантами: верхняя регулировка со снятием несущих стрингеров и нижняя регулировка – без их снятия.
- вставка из капрона.
Капроновые вставки в соединении опорная площадка-установочный винт, благодаря малому коэффициенту трения, обеспечивают беспрепятственное вращение винта при установке требуемого уровня полового покрытия.
Регулирование высоты фальшпола может осуществляться при любой температуре, т.к. капрон имеет высокие показатели по термоустойчивости, износостойкости и обладает низким сопротивлением трению.
- шайба М12 из оцинкованной стали толщиной 3мм
Стальная шайба увеличивает прочность и жесткость соединения опорной площадки с установочным винтом.
- гайка шестигранная заневоленная М12 класса прочности 8.0
Шестигранная гайка М12 заневолена установочным винтом, что позволяет осуществлять нижнюю регулировку.
- контргайка шестигранная М12 класса прочности 8.0
- вставка седлообразная 90 5F2 M12 из оцинкованной стали толщиной 5мм.
Болт и гайка не входят в комплект поставки опоры
| Толщина металла, мм | Диапазон регулировки, мм | Шаг регулировки, мм | Варианты регулировки | Вес,кг | Артикул |
| 5 | 0-80 | 0.1 | Верхняя, нижняя | 0.89 | 09600002 |
- Капроновые вставки между Опорной площадкой и установочным винтом, исключают передачу вибраций с панелей покрытия на металлокаркас фальшпола.
- Нижняя регулировка позволяет значительно ускорить время монтажа фальшпола, если потребуется изменять высоту непосредственно на строительной площадке.
- Верхняя и нижняя регулировка осуществляется закручиванием установочного винта по часовой стрелке для опускания, откручиванием против часовой стрелки для поднятия.
- Точная регулировка высоты фальшпола с точностью 0,1мм и диапазон регулировки 0-80мм позволяют идеально отрегулировать высотные отметки поверхности фальшпола относительно чернового базового материала.
- Беззазорное соединение с натягом взаимно подвижных деталей (площадки опорной и винта установочного), сохраняющееся при рабочих нагрузках на половое покрытие, повышает общую жёсткость фальшпола.
- Два типа исполнения Опоры регулируемой TRF PS (с квадратной и треугольной формой опорной площадки) позволяют подобрать рациональный вариант для всех конфигураций помещений, сохраняя при этом оптимальную металлоемкость проекта.
