Хомут U-образный TUB
Назначение:
Хомут U – образный, скоба резьбовая. Для монтажа труб с высокими и сверхвысокими нагрузками диаметром до 20". Широко используется в промышленности, когда необходимо произвести подвес трубопроводов, балок, прутов круглого сечения на горизонтальных или вертикальных поверхностях. Для прямой установки труб на стальные конструкции. Непосредственно крепление осуществляется при помощи гаек и шайб. Дополнительным крепёжным элементом может служить прижимная пластина.Материал:
Сталь, класса прочности 5,8 и с полем допуска 6g,Метрическая резьба.
Гальваническое покрытие цинком; горячее (термодиффузионное) цинковое покрытие пятого (5) класса.
- Применение
- Серт.
Применение Хомут U-образный TUB

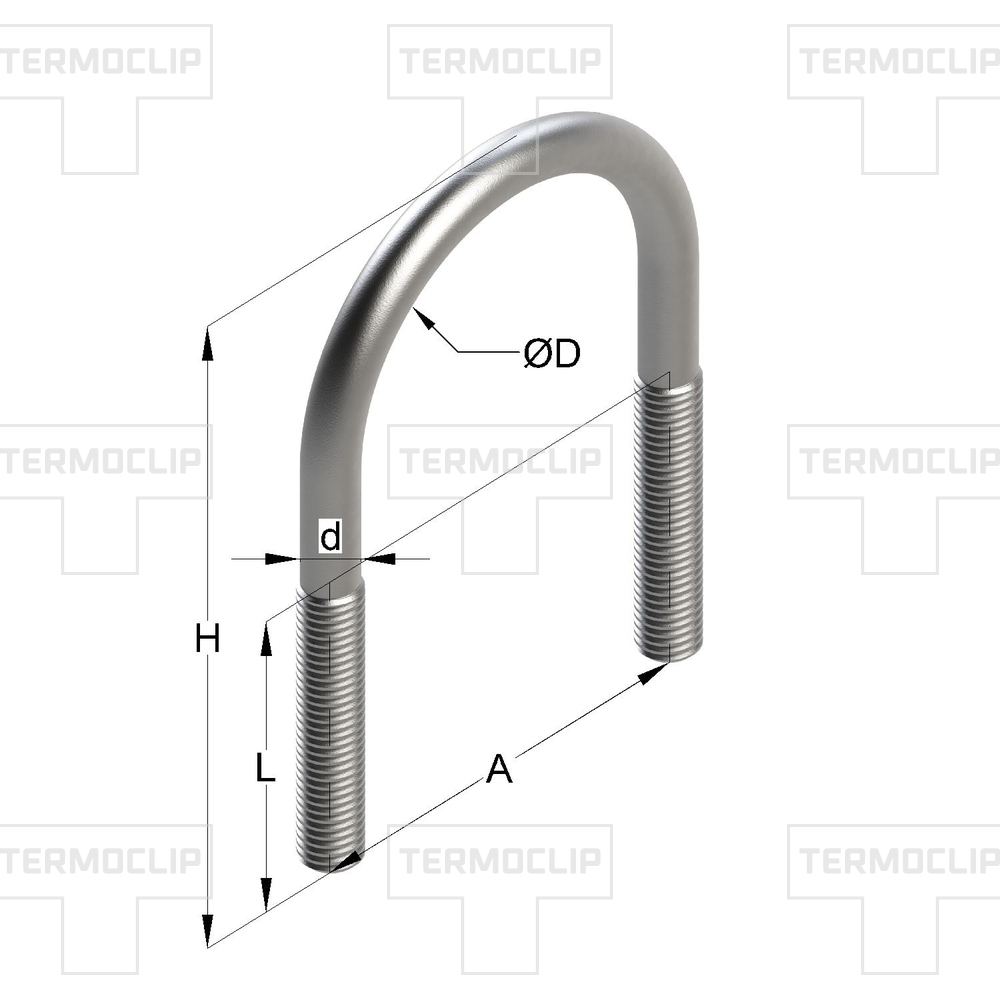

| Наименование, маркировка, типоразмер изделия | Диаметр трубы | L | d | A ± 1 мм | H ± 1 мм | |
| TUB D14 (8-13) M6 | 8 13 | 25 | М6 | 20 | 38 | 9403095 |
| TUB D18 (12-17) M6 | 12 17 | 25 | М6 | 24 | 42 | 9403096 |
| TUB D22 (15-21) M6 | 15-21 | 25 | М6 | 28 | 45 | 9403097 |
| TUB D22 (15-21) M8 | 15-21 | 34 | М8 | 30 | 55 | 9403005 |
| TUB D28 (20-27) M8 | 20-27 | 34 | М8 | 36 | 60 | 9403007 |
| TUB D36 (26-34) M8 | 26-34 | 34 | М8 | 44 | 68 | 9403009 |
| TUB D45 (33-42) M8 | 33-42 | 34 | М8 | 53 | 77 | 9403011 |
| TUB D50 (40-50) M8 | 40-50 | 40 | М8 | 58 | 88 | 9403056 |
| TUB D50 (40-50) M10 | 40-50 | 40 | М10 | 60 | 90 | 9403012 |
| TUB D55 (45-55) M10 | 45-55 | 40 | М10 | 65 | 95 | 9403013 |
| TUB D60 (50-60) M8 | 50-60 | 40 | М8 | 68 | 94 | 9403064 |
| TUB D60 (50-60) M10 | 50-60 | 40 | М10 | 70 | 96 | 9403014 |
| M10 TUB D65 (60-65) M8 | 60-65 | 40 | М8 | 73 | 103 | 9403057 |
| TUB D65 (60-65) M10 | 60-65 | 40 | М10 | 75 | 105 | 9403015 |
| TUB D70 (60-70) M10 | 60-70 | 50 | М10 | 80 | 119 | 9403088 |
| TUB D76 (66-76) M10 | 66-76 | 50 | М10 | 86 | 120 | 9403006 |
| TUB D80 (70-80) M10 | 70-80 | 50 | М10 | 90 | 123 | 9403058 |
| TUB D80 (70-80) M12 | 70-80 | 50 | М12 | 92 | 125 | 9403018 |
| TUB D90 (80-90) M10 | 80-90 | 50 | М10 | 100 | 140 | 9403008 |
| TUB D90 (80-90) M12 | 80-90 | 50 | М12 | 102 | 142 | 9403010 |
| TUB D95 (88-95) M10 | 88-95 | 50 | М10 | 105 | 138 | 9403059 |
| TUB D95 (88-95) M12 | 88-95 | 50 | М12 | 107 | 140 | 9403021 |
| TUB D116 (102-114) M12 | 102-114 | 50 | М12 | 126 | 158 | 9403025 |
| TUB D120 (110-120) M12 | 110-120 | 60 | М12 | 132 | 176 | 9403060 |
| TUB D120 (110-120) M16 | 110-120 | 60 | М16 | 136 | 180 | 9403026 |
| TUB D140 (131-140) M12 | 131-140 | 60 | М12 | 152 | 196 | 9403061 |
| TUB D140 (131-140) M16 | 131-140 | 60 | М16 | 156 | 200 | 9403030 |
| TUB D165 (159-165) M12 | 159-165 | 60 | М12 | 177 | 221 | 9403062 |
| TUB D165 (159-165) M14 | 159-165 | 60 | М14 | 179 | 223 | 9403001 |
| TUB D165 (159-165) M16 | 159-165 | 60 | М16 | 181 | 225 | 9403035 |
| TUB D180 (170-180) M14 | 170-180 | 60 | М14 | 194 | 238 | 9403016 |
| TUB D180 (170-180) M16 | 170-189 | 60 | М16 | 196 | 240 | 9403038 |
| TUB D219 (216-219) M14 | 216-219 | 75 | М14 | 233 | 283 | 9403017 |
| TUB D225 (220-225) M16 | 220-225 | 75 | М16 | 241 | 296 | 9403063 |
| TUB D225 (220-225) M20 | 267-273 | 75 | М16 | 291 | 320 | 9403044 |
| TUB D275 (267-273) M16 | 273-280 | 75 | М16 | 298 | 332 | 9403089 |
| TUB D275 (267-273) M20 | 220-225 | 75 | М20 | 245 | 300 | 9403090 |
| TUB D282 (273-280) M16 | 267-273 | 75 | М20 | 295 | 324 | 9403020 |
| TUB D282 (273-280) M20 | 273-280 | 75 | М20 | 302 | 336 | 9403048 |
| TUB D334 (318-324) M20 | 318-324 | 75 | М20 | 354 | 385 | 9403050 |
| TUB D375 (355-368) M20 | 355-368 | 75 | М20 | 395 | 435 | 9403092 |
| TUB D386 (370-385) M20 | 370-385 | 90 | М20 | 406 | 431 | 9403065 |
| TUB D386 (370-385) M24 | 370-385 | 90 | М24 | 410 | 435 | 9403052 |
| TUB D425 (406-419) M24 | 406-419 | 90 | М24 | 449 | 490 | 9403093 |
| TUB D437 (425-435) M24 | 425-435 | 90 | М24 | 485 | 550 | 9403053 |
| TUB D530 (508-521) M24 | 508-521 | 90 | М24 | 554 | 620 | 9403094 |
| TUB D540 (530-540) M24 | 530-540 | 90 | М24 | 564 | 625 | 9403055 |
Монтаж
- Применяется для закрепления тяжелых круглых труб по несущему основанию, выполненному из профиля или консолей.
- Может использоваться при монтаже антенн, соответствующего сечения.
- Может применяться как скоба соединитель при необходимости соединения элементов монтажных систем с металлоконструкциями.
Преимущества Хомут U-образный TUB
- Рациональное крепление участков и трасс трубопроводов, вентиляции и воздуховодов в комплексе с хомутами и элементами крепления воздуховодов, спринклерных систем, когда нет необходимости применения специальных хомутов.
- Надежное крепление с возможностью небольшого регулирования по высоте за счёт наличия резьбы и возможности использования совместно с подкладными регулировочными пластинами.
- Более высокие механические характеристики благодаря свойствам материала из которого изготовлена скоба по отношению к трубным хомутам стандартного назначения.
- Возможность использования в качестве виброизоляционного хомута с подходящими виброизоляционными элементами.
- Многовариантность применения при решении задач раскрепления с учетом совместного использования с различными элементами монтажных систем.
- Удобство, простота и надёжность крепления, а также постоянное наличие возможности свободного перемещения трубопроводов.
Гальваническое покрытие цинком
Сталь классом прочности 5.8
Метрическая резьба
