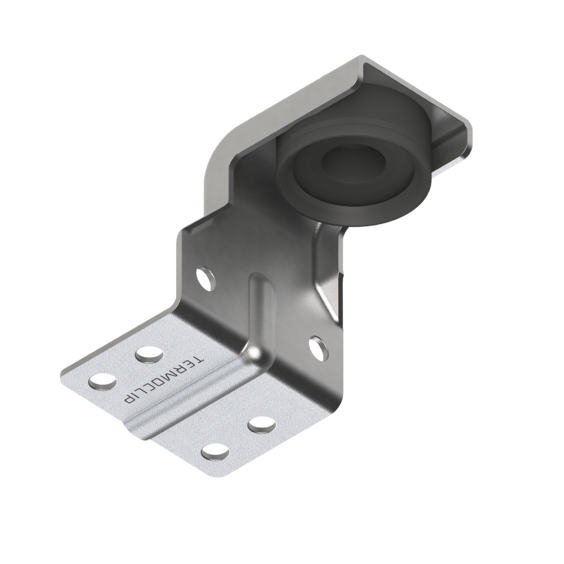

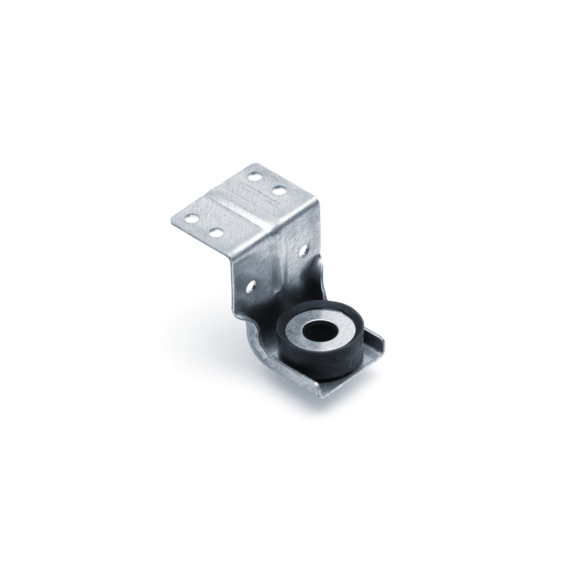

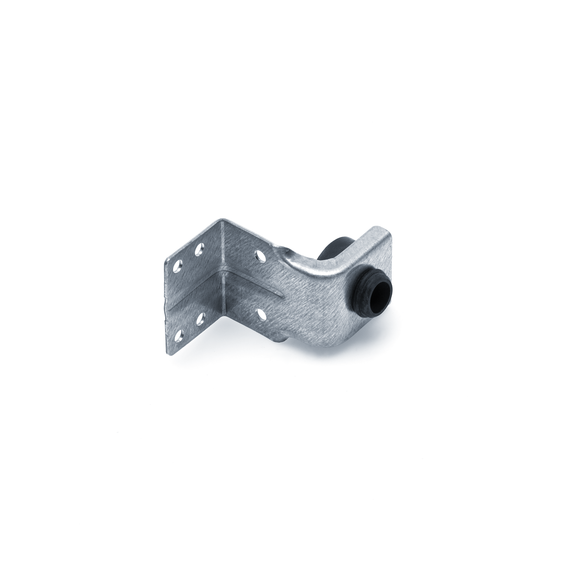

Кронштейн Z-образный TDZ 1,2F
Материал:
Сталь, гальваническое покрытие цинком. Этилен-пропиленовый каучук.- Применение
- Серт.
- Каталог PDF

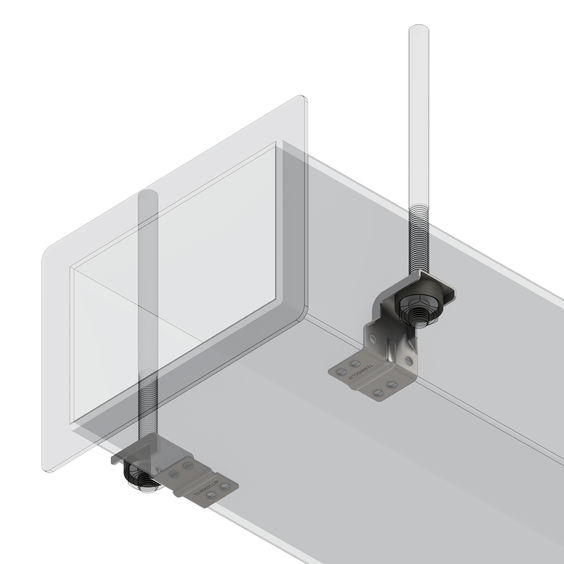

Применение Кронштейн Z-образный TDZ 1,2F

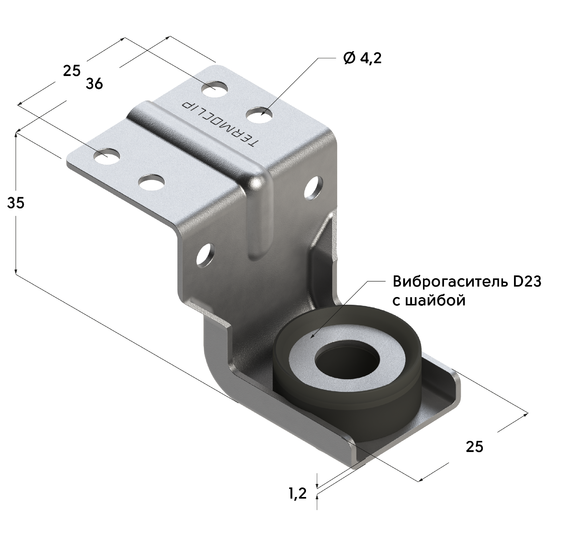

| Опорная площадка, мм | Высота, мм | Толщина металла, мм | Вес, кг | Артикул |
| 36x27 | 35 | 1,2 | 0,04 | 09127001 |
Нагрузки. Кронштейны
| Наименование | Максимальная растягивающая нагрузка Frec,кН |
| Кронштейн Z-образный | 0,6 |
| Кронштейн L-образный | 0,6 |
| Кронштейн V-образный c виброгасителем | 0,6 |
| Кронштейн A-образный | 0,6 |
| Кронштейн V-образный М8 | 2,0 |
| Кронштейн V-образный М10 | 3,0 |
| Кронштейн подвесной для ленты перфорированной | 1,5 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение — без сварки.
- Конструктивные элементы обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций воздуховодов прямоугольного сечения.
- Кронштейн предназначен для воздуховодов прямоугольного сечения всех размеров, со встроенным звукоизолирующим элементом и сквозным отверстием для резьбовых шпилек.
- Технологические прорези в кронштейне обеспечивают быстрый монтаж воздуховодов прямоугольного сечения при помощи шпилек.
- Простое крепление к воздуховоду заклёпками или самонарезными винтами.
- Возможность регулировки.
- Снижение трудозатрат при монтаже.
Преимущества Кронштейн Z-образный TDZ 1,2F
- Простота установки;
- Подходит для воздуховодов прямоугольного сечения всех размеров;
- Встроенный звукоизолирующий элемент со сквозным отверстием для резьбовых шпилек M8/M10.
