Консоль TCA 28x18. Монтажная консоль TCA 28x18x1,0 / 28x18x1,2
Консоль TCA 28x18. Монтажная консоль TCA 28x18x1,0 / 28x18x1,2
Консоль TCA 28x18. Монтажная консоль TCA 28x18x1,0 / 28x18x1,2
Консоль TCA 28x18. Монтажная консоль TCA 28x18x1,0 / 28x18x1,2
Консоль TCA 28x18. Монтажная консоль TCA 28x18x1,0 / 28x18x1,2

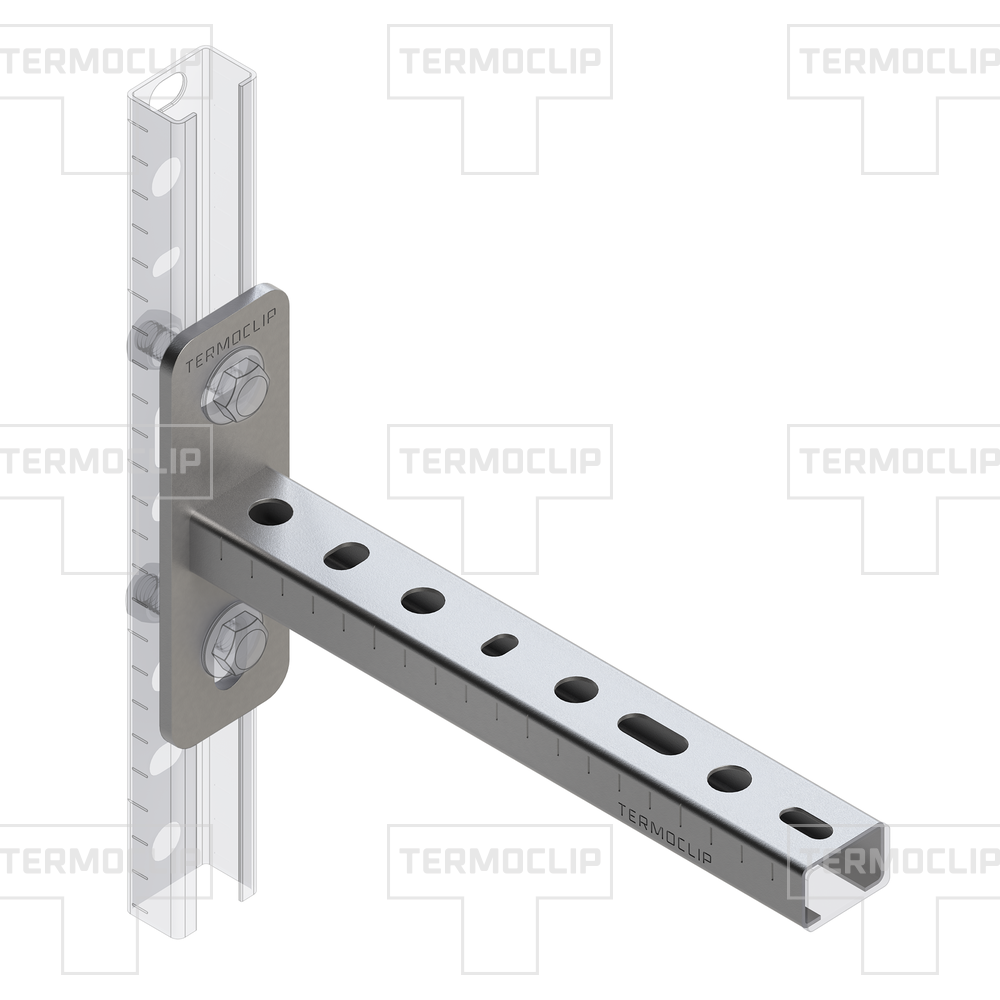

Монтажная консоль TCA 28x18x1,0 / 28x18x1,2

Назначение:

Предназначены для монтажа легких инженерных систем на расстоянии от пола, стен и потолочных конструкций зданий и сооружений. В комбинации с различными элементами монтажных систем дают возможность получать сложные 120 пространственные конструкции. Могут использоваться в виде опор. Идеально подходит в качестве выступающей консоли несущей конструкции трассы трубопровода. Возможность использования в качестве консольной балки 6 для крепления вентиляционных каналов и кабельных лотков. В сочетании с седлообразными и торцовыми фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.

Материал:

Сталь 1,0/1,2 мм, гальваническое покрытие цинком.

Применение

Серт.
Каталог PDF

Сечение профиля, мм	Длина, мм	Толщина металла, мм	Вес, кг	Артикул
28x18	200	1,2	0,25	09104001
28x18	300	1,2	0,31	09104002
28x18	500	1,2	0,43	09104004

Нагрузки. Монтажные консоли

Консоль	Рекомендуемая максимальная нагрузка F_rec,кН	Тип пролета L,м
		0,2	0,3	0,4	0,5
28х18х1,0	Допускаемая нагрузка F [кН] Схема 1,3	0,5	0,31	-	-
28х18х1,0	Допускаемая нагрузка F [кН] Схема 2	0,22	0,12	-	-
28х18х1,2	Допускаемая нагрузка F [кН] Схема 1,3	0,55	0,37	-	-
28х18х1,2	Допускаемая нагрузка F [кН] Схема 2	0,28	0,18	-	-
		0,24	0,32	0,44	0,56
28х30х1,8	Допускаемая нагрузка F [кН] Схема 1,3	1,59	1,10	0,78	0,59
28х30х1,8	Допускаемая нагрузка F [кН] Схема 2	0,80	0,53	0,39	0,28

Консоль	Рекомендуемая максимальная нагрузка F_rec,кН	Тип пролета L,м
		0,24	0,32	0,4	0,48	0,56	0,80
38х40х2,0	Допускаемая нагрузка F [кН] Схема 1,3	3,22	2,43	1,89	1,62	1,38	0,95
38х40х2,0	Допускаемая нагрузка F [кН] Схема 2	1,53	1,15	0,92	0,76	0,61	0,44

Консоль	Рекомендуемая максимальная нагрузка F_rec,кН	Тип пролета L,м
		0,2	0,4	0,6	0,8
41х21х2,0	Допускаемая нагрузка F [кН] Схема 1-3	1,2	0,56	-	-
41х21х2,0	Допускаемая нагрузка F [кН] Схема 2	0,51	0,23	-	-
		0,2	0,4	0,6	0,8
41х41х2,0	Допускаемая нагрузка F [кН] Схема 1-3	4,00	2,00	1,67	1,16
41х41х2,0	Допускаемая нагрузка F [кН] Схема 2	2,00	1,00	0,71	0,42
		0,4	0,6	0,8	1,0
41х62х2,5	Допускаемая нагрузка F [кН] Схема 1-3	4,26	2,81	2,17	1,68
41х62х2,5	Допускаемая нагрузка F [кН] Схема 2	2,18	1,39	1,09	0,77

Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».

Монтаж

Соединение — без сварки. Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
Форма отверстий в основании и профиле обеспечивает точную и удобную регулировку.
Сантиметровая шкала обеспечивает быстроту и качество сборки монтажных систем.
Возможность сборки и регулировки с двух сторон.

Преимущества Консоль TCA 28x18

Повышенное качество сварных соединений и оптимизированное поперечное сечение профиля обеспечивают высокие физико-механические показатели по прочности на изгиб и прочности к тяговым усилиям;
Наличие маркировочных рисок — сантиметровой шкалы обеспечивает быстроту и качество сборки монтажных систем, возможность сборки и регулировки с двух сторон;
Геометрия сечения профиля адаптирована под крепежные элементы;
Многофункциональные эксплуатационные возможности;
Пазы в пяте консоли дают возможность регулировки её положения;
Возможность применения в качестве опорной балки для монтажа вентиляционных каналов;
Большая вариабельность в зависимости от длины профиля;
Высокая долговечность и эстетический внешний вид изделия.
