Консоль TCA U 41х21. Купить
  • Консоль TCA U 41х21. Консоль седельная TCA U 41х21х2,0
    Консоль TCA U 41х21. Консоль седельная TCA U 41х21х2,0
  • Консоль TCA U 41х21. Консоль седельная TCA U 41х21х2,0
    Консоль TCA U 41х21. Консоль седельная TCA U 41х21х2,0
  • Консоль TCA U 41х21. Консоль седельная TCA U 41х21х2,0
    Консоль TCA U 41х21. Консоль седельная TCA U 41х21х2,0
  • Консоль TCA U 41х21. Консоль седельная TCA U 41х21х2,0
    Консоль TCA U 41х21. Консоль седельная TCA U 41х21х2,0

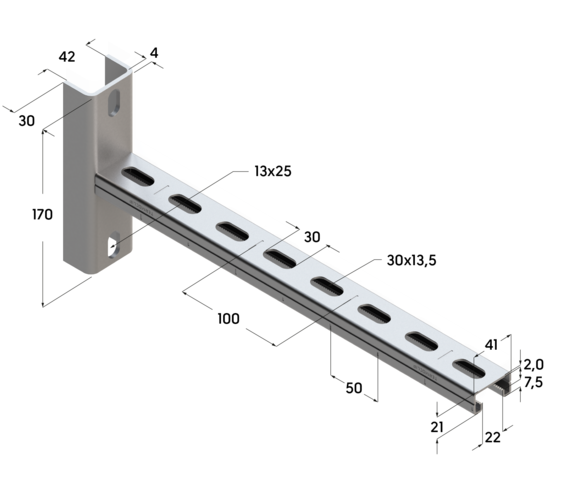

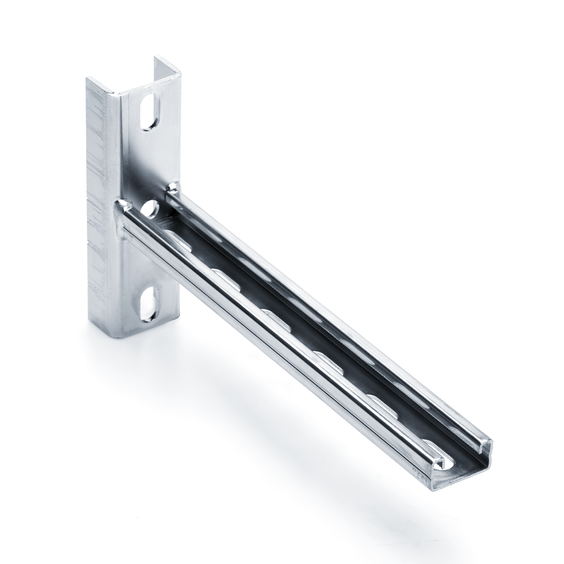

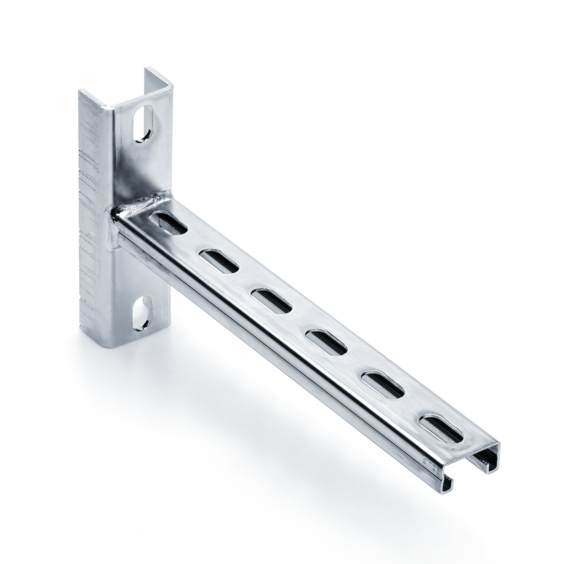

Консоль седельная TCA U 41х21х2,0

Назначение:

Предназначена для использования при монтаже средних и тяжелых инженерных систем с выносом на расстояние от пола, стен и потолочных конструкций зданий и сооружений. В сочетании с оснасткой монтажных систем дает возможность получать сложные пространственные конструкции. Возможно использование в виде самостоятельных опор и в составе модульных решений. Конструктивные особенности и достаточно широкий номенклатурный ряд в сочетании с дополнительными элементами крепежа позволяют решать различные задачи раскрепления с учетом сложного геометрического расположения несущих конструкций и оснований. Специальная конструкция опорной площадки в форме седла позволяет решать задачи для узлов с высокими нагрузками (Н).

Материал:

Сталь 2.0 мм, гальваническое покрытие цинком.
Сечение профиля, мм Длина, мм Толщина металла, мм Вес, кг Артикул
41x21 300 2,0 0,90 09391002
41x21 400 2,0 1,03 09391003
Нагрузки. Монтажные консоли
Консоль Рекомендуемая максимальная нагрузка Frec,кН Тип пролета L,м
    0,2 0,3 0,4 0,5
28х18х1,0 Допускаемая нагрузка F [кН] Схема 1,3 0,5 0,31 - -
28х18х1,0 Допускаемая нагрузка F [кН] Схема 2 0,22 0,12 - -
28х18х1,2 Допускаемая нагрузка F [кН] Схема 1,3 0,55 0,37 - -
28х18х1,2 Допускаемая нагрузка F [кН] Схема 2 0,28 0,18 - -
    0,24 0,32 0,44 0,56
28х30х1,8 Допускаемая нагрузка F [кН] Схема 1,3 1,59 1,10 0,78 0,59
28х30х1,8 Допускаемая нагрузка F [кН] Схема 2 0,80 0,53 0,39 0,28
Консоль Рекомендуемая максимальная нагрузка Frec,кН Тип пролета L,м
    0,24 0,32 0,4 0,48 0,56 0,80
38х40х2,0 Допускаемая нагрузка F [кН] Схема 1,3 3,22 2,43 1,89 1,62 1,38 0,95
38х40х2,0 Допускаемая нагрузка F [кН] Схема 2 1,53 1,15 0,92 0,76 0,61 0,44
Консоль Рекомендуемая максимальная нагрузка Frec,кН Тип пролета L,м
    0,2 0,4 0,6 0,8
41х21х2,0 Допускаемая нагрузка F [кН] Схема 1-3 1,2 0,56 - -
41х21х2,0 Допускаемая нагрузка F [кН] Схема 2 0,51 0,23 - -
    0,2 0,4 0,6 0,8
41х41х2,0 Допускаемая нагрузка F [кН] Схема 1-3 4,00 2,00 1,67 1,16
41х41х2,0 Допускаемая нагрузка F [кН] Схема 2 2,00 1,00 0,71 0,42
    0,4 0,6 0,8 1,0
41х62х2,5 Допускаемая нагрузка F [кН] Схема 1-3 4,26 2,81 2,17 1,68
41х62х2,5 Допускаемая нагрузка F [кН] Схема 2 2,18 1,39 1,09 0,77
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
  • Подходит в качестве консоли несущей конструкции трассы технологического трубопровода, водоводов и др.
  • Возможность использования в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков средних и тяжелых нагрузок.
  • В сочетании с профилем соответствующего размера, седельными фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.
  • Подходит для двустороннего монтажа участков трубопровода, то есть с нижним и верхним расположением.

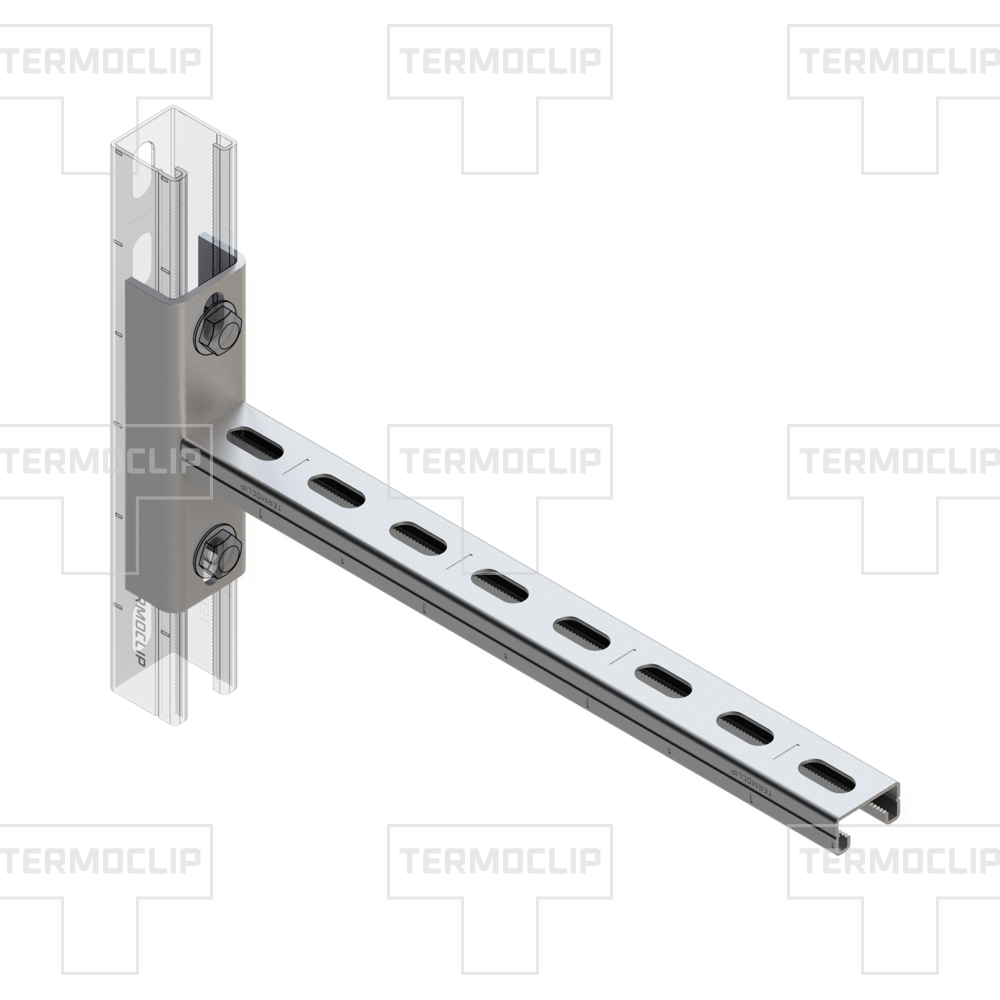

  • Консоль с надежной опорой в форме седла для монтажа на профиле.
  • Надежный кронштейн при поддержке усиливающей опоры.
  • Для виброизоляционного крепления к стене таких агрегатов, как, например, вентиляторы и кондиционеры, насосы, домовая водопроводная станция и т.д. по основанию из профиля.
  • Подходит для выполнения сборных пространственных конструкций (колонны и пр.) на основе профиля для средних и тяжелых нагрузок благодаря жестко фиксируемой опорной седельной площадке.
Преимущества Консоль TCA U 41х21
  1. Выдерживает высокие нагрузки благодаря седельной конструкции опорной площадки.
  2. Рекомендуется применять в зонах с повышенной сейсмической активностью.
  3. Форма опорной площадки обеспечивает четкую фиксацию консоли на профиле.
  4. Охват кромок опорной плиты для улучшения внешнего вида.
  5. Простая юстировка по высоте при монтаже на профиле посредством применения подвижных Т-образных болтов или гаек быстрого монтажа.
  6. Рациональный монтаж благодаря предварительной сборке деталей на консоли перед непосредственным монтажом на месте постоянной установки.
  7. Возможность регулирования расстояний между креплениями на консоли посредством профильных гаек.
