Уголок ТА 90° 38-41 4F2. Купить
-
![Уголок ТА 90° 38-41 4F2. Уголок ТА 90° 38-41 4F2]()
Уголок ТА 90° 38-41 4F2. Уголок ТА 90° 38-41 4F2 -
![Уголок ТА 90° 38-41 4F2. Уголок ТА 90° 38-41 4F2]()
Уголок ТА 90° 38-41 4F2. Уголок ТА 90° 38-41 4F2 -
![Уголок ТА 90° 38-41 4F2. Уголок ТА 90° 38-41 4F2]()
Уголок ТА 90° 38-41 4F2. Уголок ТА 90° 38-41 4F2

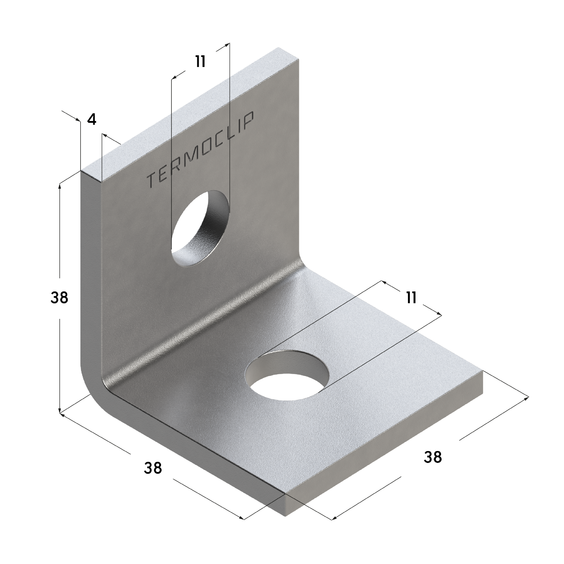

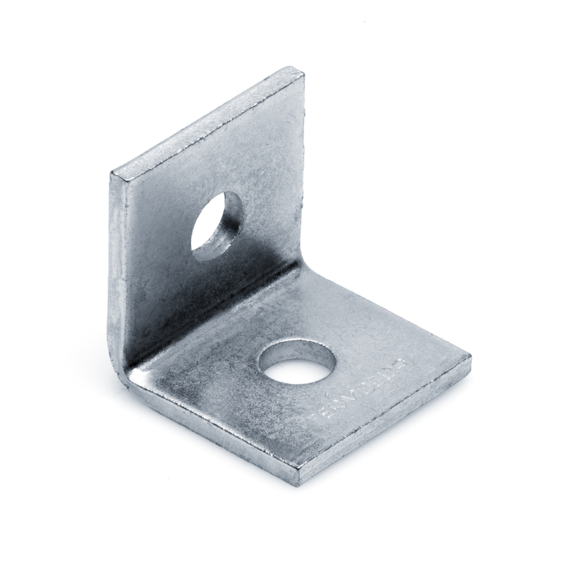

Уголок ТА 90° 38-41 4F2
Назначение:
Соединительный элемент для монтажа рам, стеллажей, каркасов средних и тяжелых систем.Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
- Каталог PDF
Применение Уголок ТА 90° 38-41 4F2
| Артикул | Наименование, маркировка, типоразмер изделия |
| 09249001 | Уголок TA 90 38-41 4F2 (100/25 шт/кор) |
Нагрузки. Уголки монтажные, уголки 3D, углы усиленные
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
| Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
| Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
| Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение - без сварки, конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
Форма отверстий обеспечивают точную и удобную регулировку.

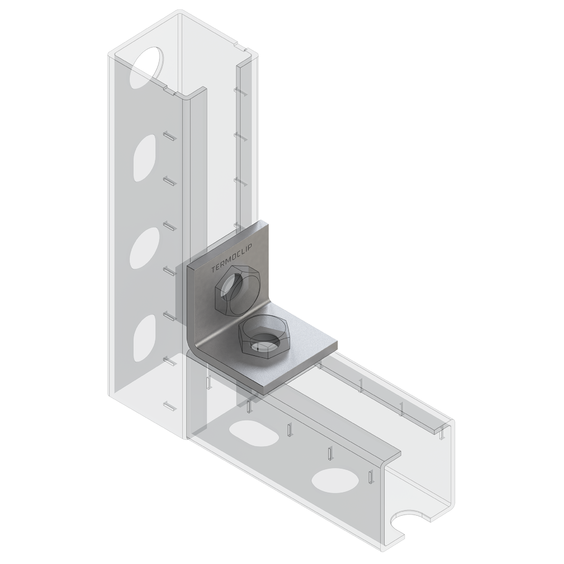

Уголок может монтироваться в монтажный профиль с помощью - шестигранных болтов и гаек быстрого монтажа.
Снижение трудозатрат при монтаже.
Преимущества Уголок ТА 90° 38-41 4F2
- Сооружение стабильных конструкций без сварки.
- Высокая гибкость и простой монтаж.
- Хорошая адаптация к ширине монтажных профилей.
