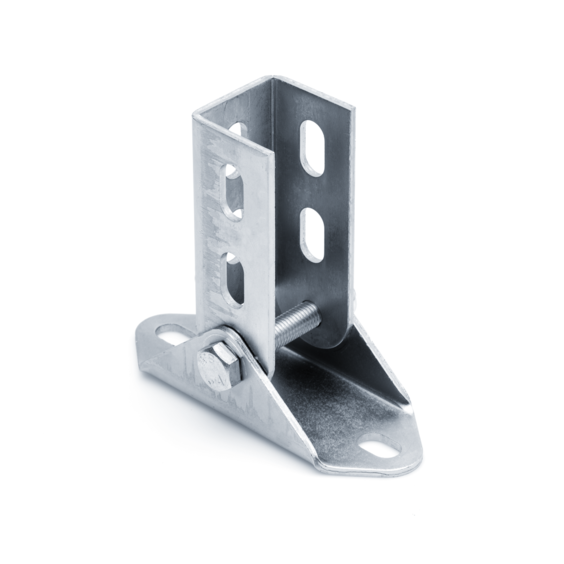

![Фланец седельный поворотный TSF P 38-41 4F6. Фланец седельный поворотный TSF P 38-41 4F6]()
Фланец седельный поворотный TSF P 38-41 4F6. Фланец седельный поворотный TSF P 38-41 4F6 -

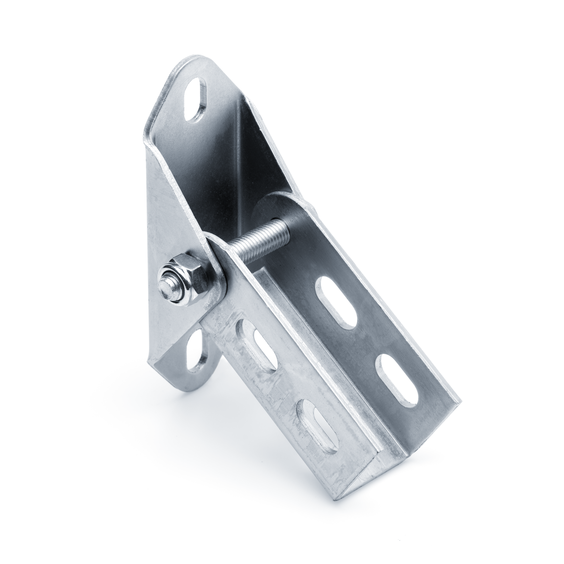

![Фланец седельный поворотный TSF P 38-41 4F6. Фланец седельный поворотный TSF P 38-41 4F6]()
Фланец седельный поворотный TSF P 38-41 4F6. Фланец седельный поворотный TSF P 38-41 4F6 -

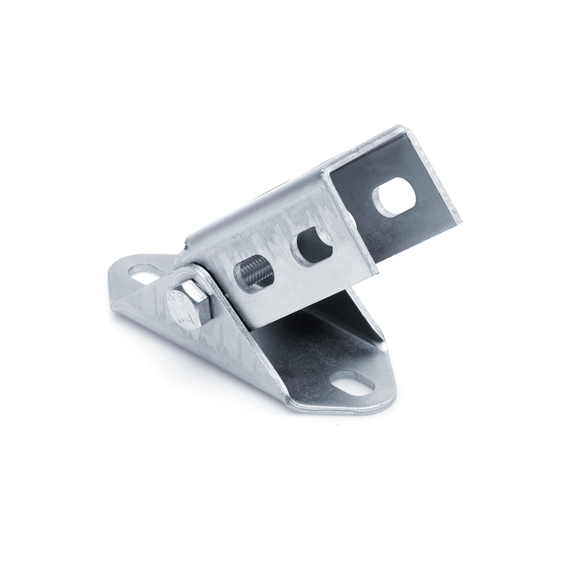

![Фланец седельный поворотный TSF P 38-41 4F6. Фланец седельный поворотный TSF P 38-41 4F6]()
Фланец седельный поворотный TSF P 38-41 4F6. Фланец седельный поворотный TSF P 38-41 4F6 -
![Фланец седельный поворотный TSF P 38-41 4F6. Фланец седельный поворотный TSF P 38-41 4F6]()
Фланец седельный поворотный TSF P 38-41 4F6. Фланец седельный поворотный TSF P 38-41 4F6
Фланец седельный поворотный TSF P 38-41 4F6
Назначение:
Обеспечение возможности монтажа профиля к любому типу основания и геометрии. Шарнирное соединение позволяет проводить выверенный монтаж, когда необходима точная регулировка с последующей фиксацией углового положения. Является элементом основания для присоединения профиля от 38 до 41. Надежность, простота и универсальность применения позволяют решать различные задачи по пространственному угловому раскреплению.Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
- Каталог PDF

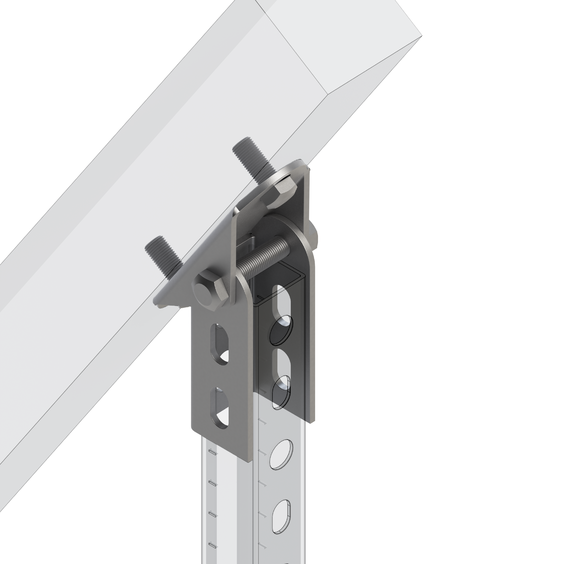

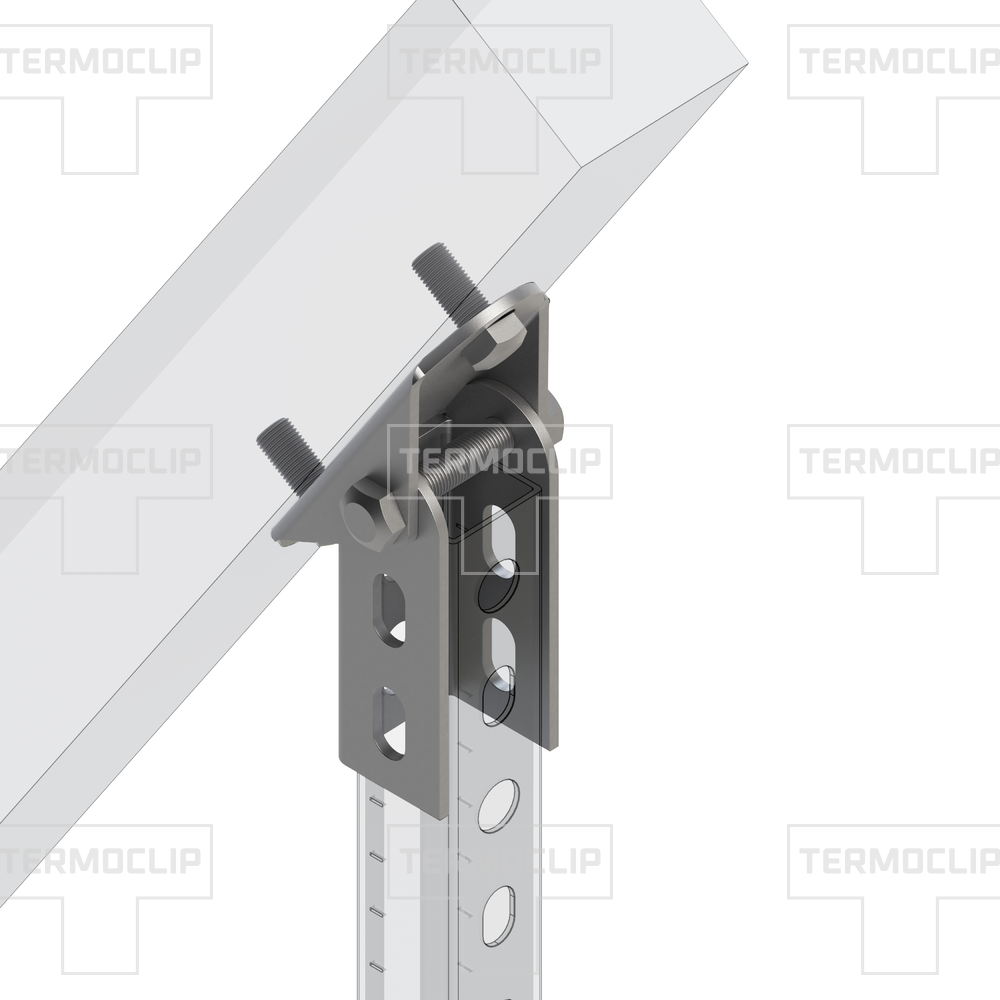

Применение Фланец седельный поворотный TSF P 38-41 4F6
| Опорная площадка, мм | Седло | Вес, кг | Артикул | |||
| Длина / ширина, мм | Толщина, мм | Сечение, мм | Длина, мм | Толщина, мм | ||
| 150x50 | 4,0 | 50x42 | 120 | 4,0 | 0,55 | 09255004 |
Нагрузки. Фланцы торцевые, седельные
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Крепление профилей к любому базовому материалу.
- Монтаж на любых наклонных поверхностях (элементы перекрытий, выполненные на основе пространственных металлоконструкций, кровля быстровозводимых зданий и сооружений)
- Монтаж на поверхностях со сложной геометрией (сводах и каналах круглого сечения, шахтах, метрополитенов)
- Возможность использования как основы для решения различных задач по раскреплению инженерных коммуникаций (трубы, каналы, легкое оборудование, воздуховоды)
Преимущества Фланец седельный поворотный TSF P 38-41 4F6
- Высокая универсальность применения.
- Надежность и простота использования.
- Возможность выбора угла установки непосредственно на месте монтажа.
- Простой и быстрый монтаж посредством предварительно собранного модуля
