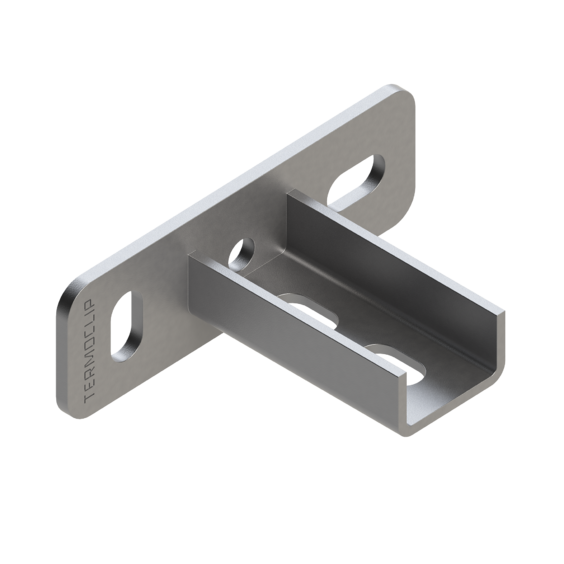

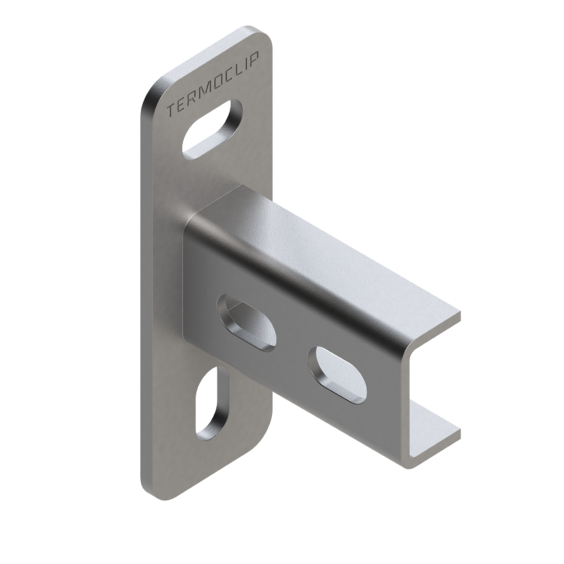

Фланец седельный поперечный TSF T 28 4F2
Назначение:
Фланец седельный идеально подходит для изготовления различных конструкций и соединений. С его помощью и с использованием монтажных профилей можно изготавливать устойчивые поперечины в стесненных условиях монтажа, например, в шахтах. Возможно применение седельного фланца для изготовления консолей настенного монтажа или же применение в качестве крепления для монтажных профилей при монтаже на потолках или полах. При этом профиль монтажный вставляется в фланец седельный и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка или усиливающих опор. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры.Материал:
Сталь 4/3 мм, гальваническое покрытие цинком.- Применение
- Серт.

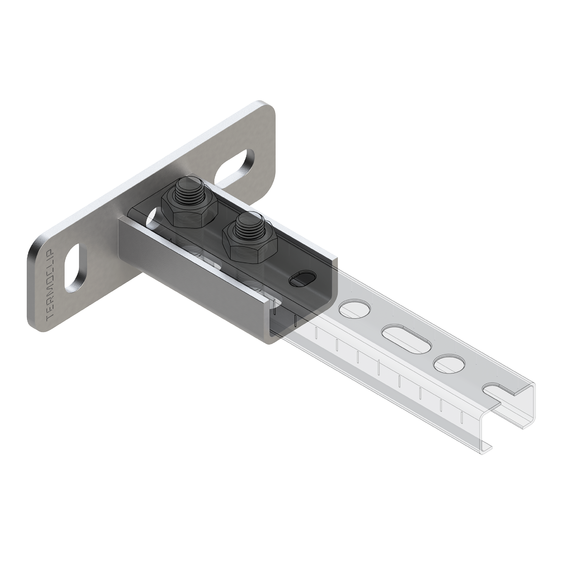

Применение Фланец седельный поперечный TSF T 28 4F2

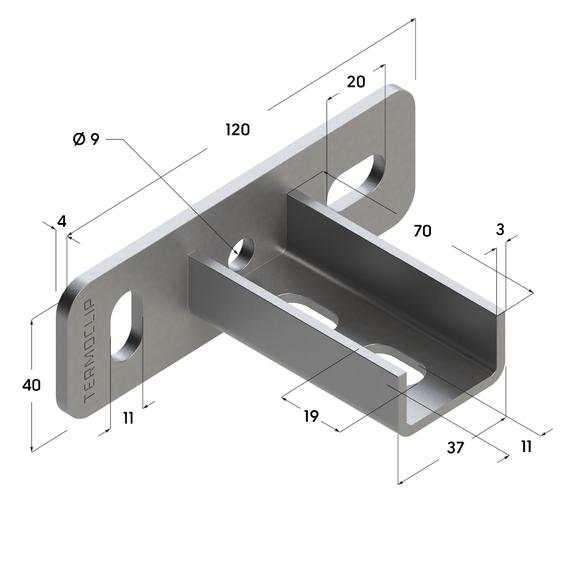

| Опорная площадка, мм | Седло | Вес, кг | Артикул | |||
| Длина / ширина, мм | Толщина, мм | Сечение, мм | Длина, мм | Толщина, мм | ||
| 120x40 | 4,0 | 37x20 | 70 | 3,0 | 0,23 | 09118001 |
Нагрузки. Фланцы торцевые, седельные
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
- Форма отверстий в основании и профиле седла обеспечивают точную и удобную регулировку.
- Снижение трудозатрат при монтаже.
Преимущества Фланец седельный поперечный TSF T 28 4F2
- Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка;
- Жесткий соединительный элемент для несущих конструкций;
- Простой монтаж.
