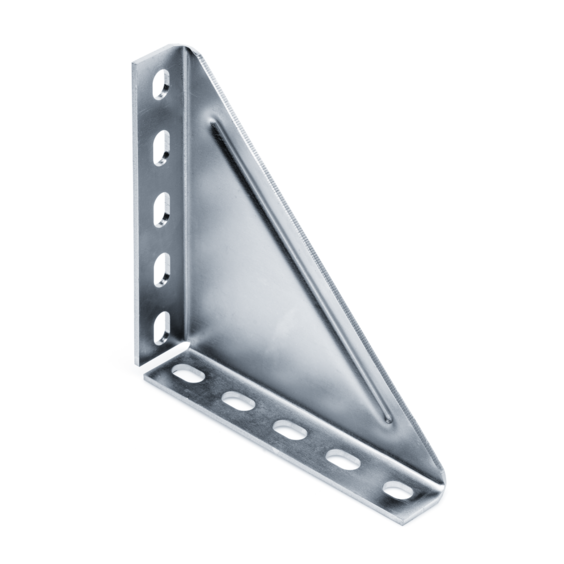

Угол усиленный ТAH 200х200 38-41 4F10
Назначение:
Прочный усиленный угол предназначен для соединений элементов конструкций профилей, рамных и стеллажных систем. Сплошная угловая консоль обеспечивает усиление несущих конструкций как для средних, так и для тяжелых систем с учетом статических нагрузок. Эффективное использование усиленного угла для монтажа непосредственно на перекрытии, стене и полу. Для монтажа с профилями в качестве: подпорки, кронштейна, опорного основания, узлового соединения, упорного угола, соединительного элемента, угловой консоли.Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
- Каталог PDF
Применение Угол усиленный ТAH 200х200 38-41 4F10

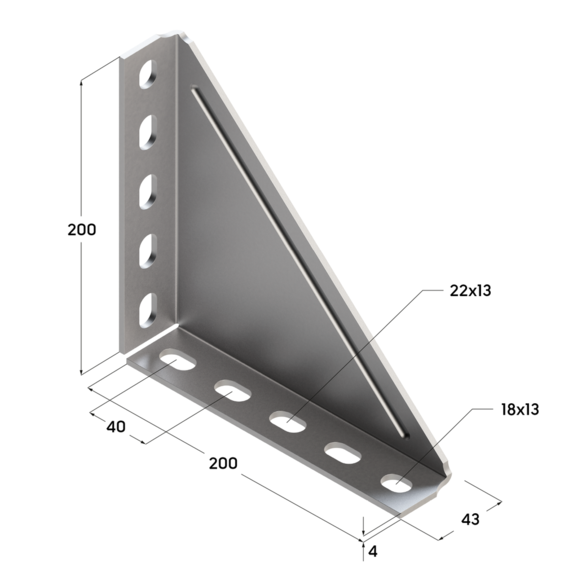

| Размер, мм | Ширина, мм | Толщина металла, мм | Вес, кг | Артикул |
| 200x200 | 43 | 4,0 | 1,04 | 09265001 |
Нагрузки. Уголки монтажные, уголки 3D, углы усиленные
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
| Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
| Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
| Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».

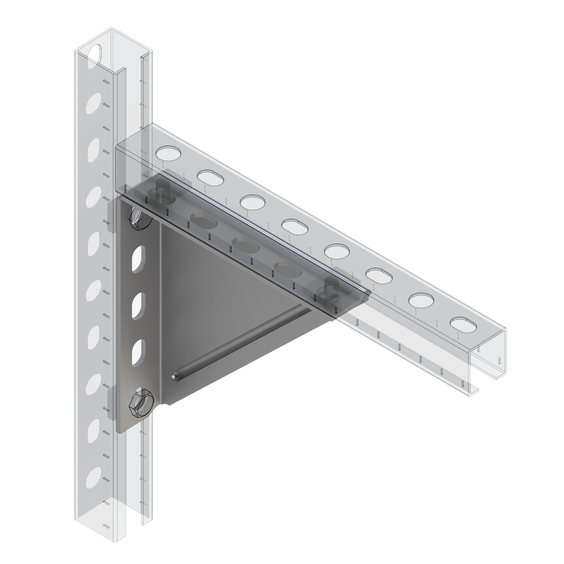

Монтаж
- Применяется в качестве несущей консоли для вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей с незначительным выносом от стены.
- Кронштейн для крепления инженерного оборудования.
- Конструктивные варианты для решения задач раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при небольшом расстоянии выноса от стены.
- В качестве поперечной подпорки для бокового усиления.
- Возможно использование как в сочетании с профилем, так и самостоятельно в качестве опорной консоли для пристенного монтажа узких кондиционеров и другого плоского оборудования не требующего применения сложных опорных конструкций.
Преимущества Угол усиленный ТAH 200х200 38-41 4F10
- Усиление и повышение несущей способности профильных конструкций.
- Свинчиванием двух усиленных «косынок» друг против друга обеспечиваются еще более высокие параметры прочности.
- Создание узловых и угловых соединений с высокой несущей способностью.
- Возможность реализовать узловые соединения с отводами в 2, 3 и 4 направлениях.
- Высокая вариативность, с помощью нескольких элементов можно создать множество соединений.
- Быстрый, простой монтаж в сочетании с Т-образными болтами и гайками быстрого монтажа.
