Опора усиливающая TAB 45˚ 28 L240 2,5F2. Купить
-
![Опора усиливающая TAB 45˚ 28 L240 2,5F2. Опора усиливающая TAB 45˚ 28 L240 2,5F2]()
Опора усиливающая TAB 45˚ 28 L240 2,5F2. Опора усиливающая TAB 45˚ 28 L240 2,5F2 -
![Опора усиливающая TAB 45˚ 28 L240 2,5F2. Опора усиливающая TAB 45˚ 28 L240 2,5F2]()
Опора усиливающая TAB 45˚ 28 L240 2,5F2. Опора усиливающая TAB 45˚ 28 L240 2,5F2 -
![Опора усиливающая TAB 45˚ 28 L240 2,5F2. Опора усиливающая TAB 45˚ 28 L240 2,5F2]()
Опора усиливающая TAB 45˚ 28 L240 2,5F2. Опора усиливающая TAB 45˚ 28 L240 2,5F2

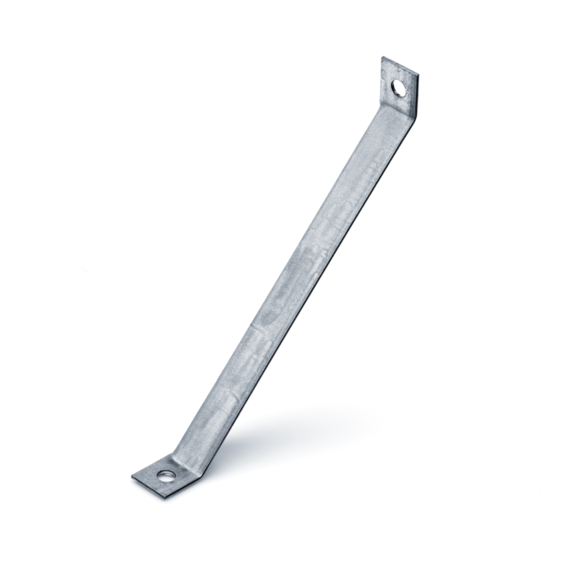

Опора усиливающая TAB 45˚ 28 L240 2,5F2
Назначение:
Увеличение несущей способности подвесов и консолей. Монтаж настенных консолей различной длины с укосинами. Поддержка всех типов консолей средних и тяжелых систем из 38/41 монтажного профиля, в том числе установленных на стенах.Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
- Каталог PDF

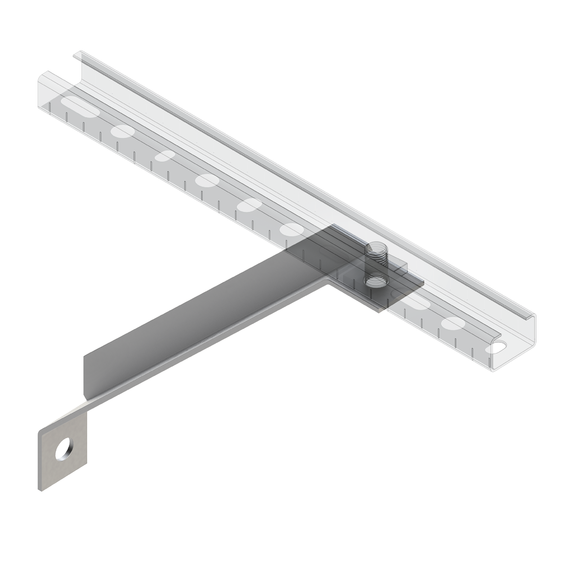

Применение Опора усиливающая TAB 45˚ 28 L240 2,5F2

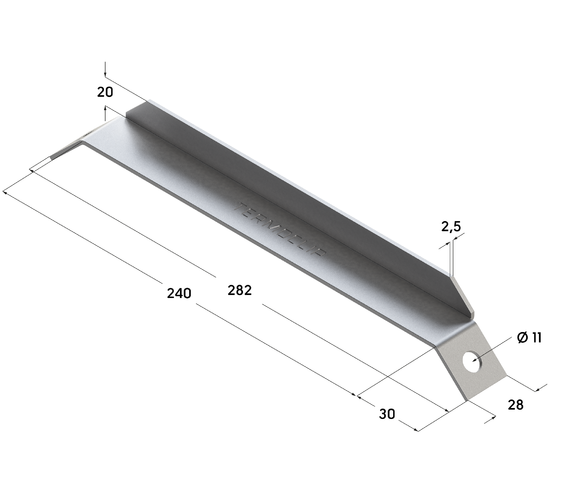

| Опорная площадка | Консоль | Вес, кг | Артикул | |||
| Длина / ширина, мм | Толщина, мм | Длина, мм | Высота, мм | Толщина, мм | ||
| 30x28 | 2,5 | 240 | 175x175 | 2,5 | 0,22 | 09106001 |
Нагрузки. Опоры усиливающие
| Наименование | Длина консоли L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Опора усиливающая 45° 28 L240 2,5F2 | 140 | 3,9 | 12 |
| Опора усиливающая 45° 28 L240 2,5F2 | 280 | 1,7 | 12 |
| Опора усиливающая 45° 38-41 L310 4F6 | 125 | 2,4 | 20 |
| Опора усиливающая 45° 38-41 L310 4F6 | 250 | 3,9 | 20 |
| Опора усиливающая 45° 38-41 L310 4F6 | 470 | 1,4 | 20 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
- Форма отверстий обеспечивает точную и удобную регулировку.
- Усиливающие опоры могут монтироваться в Профиль монтажный с помощью шестигранных болтов и гаек быстрого монтажа.
- Снижение трудозатрат при монтаже.
Преимущества Опора усиливающая TAB 45˚ 28 L240 2,5F2
- Возможность простого изменения и усиления конструкций из 28 и 38 профиля.
- Усиление и повышение несущей способности профильных конструкций.
- Быстрый, простой монтаж в сочетании с Т-образными болтами и гайками быстрого монтажа.
