Cтена V2 GEO. Купить

Cтена V2 GEO. Высокопрочный фасадный анкер для крепления кронштейнов навесных фасадных систем c антикоррозионным покрытием распорного элемента GEOMET
Cтена V2 GEO. Высокопрочный фасадный анкер для крепления кронштейнов навесных фасадных систем c антикоррозионным покрытием распорного элемента GEOMET
Cтена V2 GEO. Высокопрочный фасадный анкер для крепления кронштейнов навесных фасадных систем c антикоррозионным покрытием распорного элемента GEOMET

Высокопрочный фасадный анкер для крепления кронштейнов навесных фасадных систем c антикоррозионным покрытием распорного элемента GEOMET

Назначение:

Предназначен для крепления кронштейнов навесных фасадных систем с вентилируемым зазором и других строительных изделий к несущему основанию.

Материал:

Дюбель Стена V2 Geo выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками. Распорный элемент V2 Geo выполнен из углеродистой стали и защищен стойким антикоррозионным покрытием.

Применение

Длина анкера, мм	Диаметр отв., мм	Мин. глубина анкеровки, мм	Макс. толщина прикреплямого м-ла, мм	Мин. глубина отв., мм
60	10	50	10	80
80	10	70	10	100
100	10	70	30	120
120	10	70	50	140
140	10	70	70	160

Усилие вырыва анкера из бетона, кН	24
Усилие вырыва анкера из кирпича, кН	19
Усилие вырыва анкера из щелевого кирпича, кН	5.5
Усилие вырыва анкера из ячеистого бетона, кН	5.0
Температурный диапазон эксплуатации, °С	–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее	50 лет

Область применения

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, различные нагружаемые конструкции промышленного и общестроительного назначения (системы вентиляции и кондиционирования, маркизы, осветительные приборы и т.д.).

Предназначен для крепления строительных материалов и изделий толщиной до 70 мм (в зависимости от марки дюбеля) к наружным и внутренним конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:

тяжелый и легкий бетон, и изделия из него;
полнотелый керамический и силикатный кирпич;
шелевой кирпич;
блоки из ячеистого бетона;
крупноформатный керамический поризованный блок.

Типы основания

Бетон от Б15

Ячеистый бетон

Щелевой кирпич

Полнотелый кирпич

Категории использования	Процесс сверления
Бетон	Ударное бурение
Ячеистый бетон	Сверление с/без ударного импульса
Полнотелый кирпич	Ударное бурение
Щелевой кирпич	Сверление без ударного импульса

Монтаж

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

Отверстие должно буриться сверлом диаметром 10 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Монтаж. Стена V2

Преимущества Cтена V2 GEO

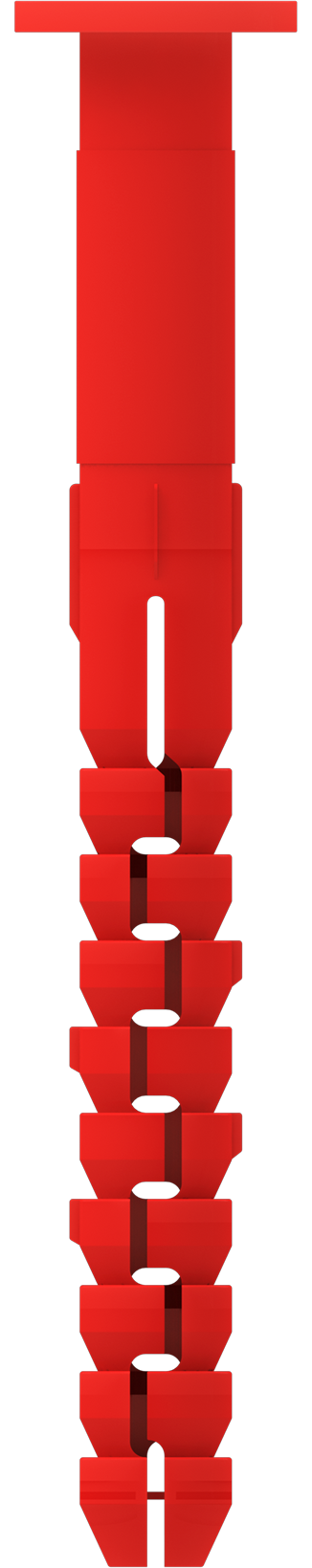

Дюбель Cтена V2 Geo выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками:
- устойчивость к воздействию критических температур;
- высокая ударная вязкость и характеристики сопротивления деформации (не менее 65 МПа);
- устойчив к динамическим нагрузкам;
- не воспламеняется и не поддерживает горения;
- материал без галогенов;
За счет специальной распорной зоны усилие вырыва анкера из несущего основания достигает 24 кН.
Бортик дюбеля предотвращает появление мостика холода и возникновение контактной коррозии.
Развитые упоры предотвращают прокручивание дюбеля в отверстии в момент установки.
Наличие ударного стопора предотвращает преждевременное расклинивание дюбеля.

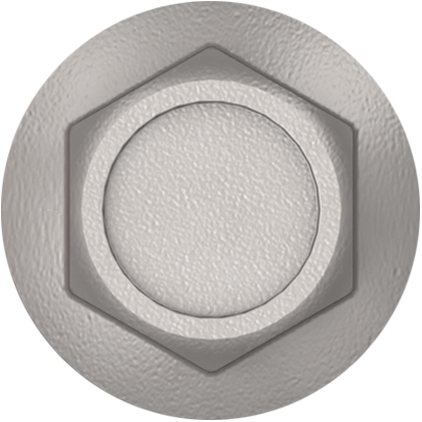

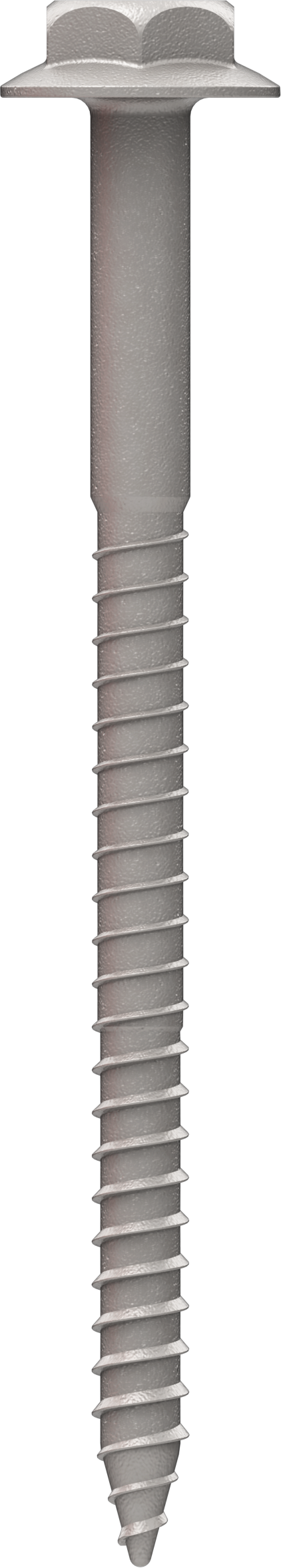

Распорный элемент Стена V2 Geo выполнен из легированной стали повышенного класса прочности в соответствии с международным стандартом ISO.
Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
Дополнительное покрытие и оптимизированная резьбовая зона дают низкий уровень сопротивления закручиванию и высокий момент затяжки.
Универсальность для всех видов строительных материалов.
Все крепления предварительно собраны.
