Зажимы балочные
Зажимы балочные
Зажим балочный TBC 28 (18-30) M6. Купить
  • Зажим балочный TBC 28 (18-30) M6. Зажим балочный TBC 28 (18-30) M6
    Зажим балочный TBC 28 (18-30) M6. Зажим балочный TBC 28 (18-30) M6
  • Зажим балочный TBC 28 (18-30) M6. Зажим балочный TBC 28 (18-30) M6
    Зажим балочный TBC 28 (18-30) M6. Зажим балочный TBC 28 (18-30) M6
  • Зажим балочный TBC 28 (18-30) M6. Зажим балочный TBC 28 (18-30) M6
    Зажим балочный TBC 28 (18-30) M6. Зажим балочный TBC 28 (18-30) M6
  • Зажим балочный TBC 28 (18-30) M6. Зажим балочный TBC 28 (18-30) M6
    Зажим балочный TBC 28 (18-30) M6. Зажим балочный TBC 28 (18-30) M6

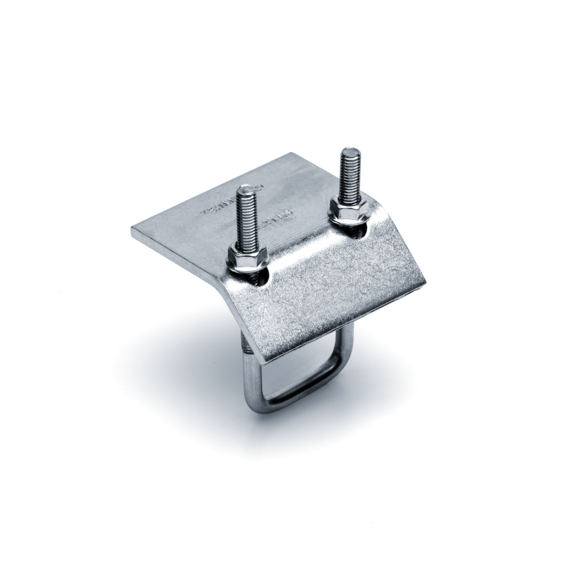

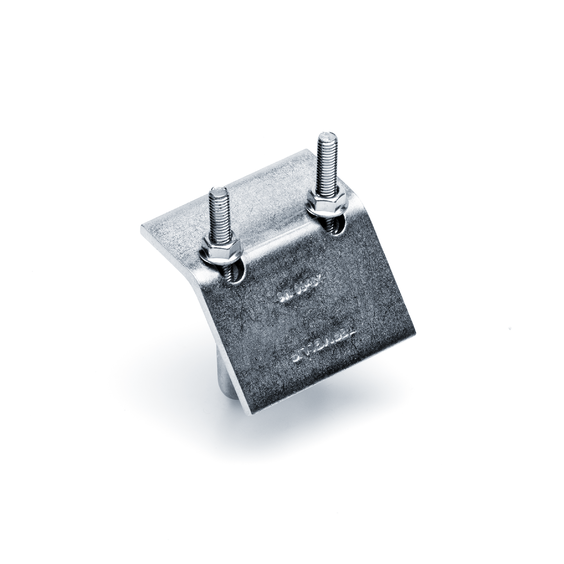

Зажим балочный TBC 28 (18-30) M6

Назначение:

Монтаж профиля при помощи балочного зажима к конструкциям из профильного металлопроката (тавр, двутавр, швеллер). Крепление без применения сварки. Возможно использование в конструкции модулей для замещения серийных опор ГОСТ, при раскреплении легких технологических трубопроводов из композитных материалов, воздуховодов, вентиляционных коробов. Рекомендуется для применения в сухих, влажных помещениях и на улице.

Материал:

Сталь, гальваническое покрытие цинком.

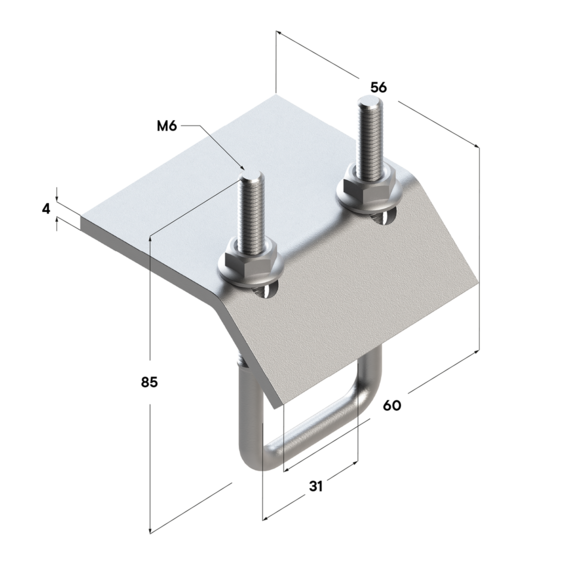

ТипПрофильОпорная пластинаСкобаАртикул
  Длина / ширина, ммТолщина, ммВысота, ммШирина, ммРезьба, мДлина резьбы, мм
28 (28-30)28х18, 28х3056x604,08031М65009133101
Нагрузки. Зажимы балочные
Наименование Профиль Максимальная рекомендуемая нагрузка Frec,кН Момент затяжки,Нм
Зажим балочный 28
М8 28х18 2,8 10
М8 28х30 2,8 10
Зажим балочный 38х40
М8 38х40 5 15
Зажим балочный 41
М10 4121 10 20
М10 41x41 10 20
М10 41x62 10 20
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж

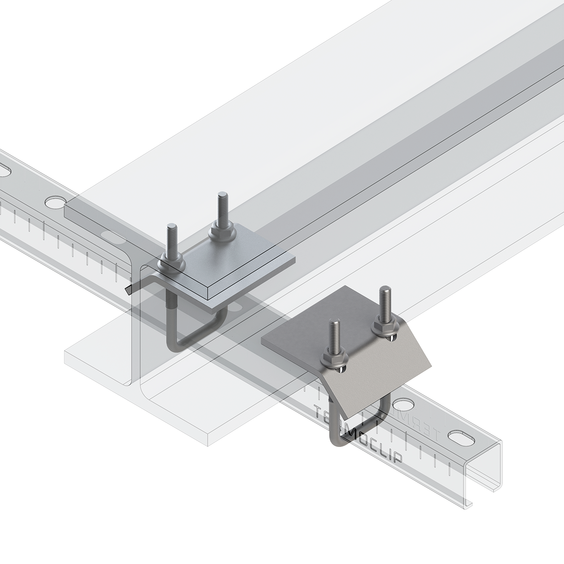

  • Применяется в качестве крепежного элемента для раскрепления профиля к металлическим стальным балкам и решения задач раскрепления технологических трубопроводов, оборудования.
  • Конструктивная форма блочного зажима (фиксирующей скобы) обеспечивает удобный монтаж и регулировку.
  • Полная предварительная сборка, потеря отдельных деталей при монтаже исключена.
  • Гибкое решение монтажных задач при раскреплении.
Преимущества Зажим балочный TBC 28 (18-30) M6
  1. Монтаж на несущих конструкциях без сверления и сварки.
  2. Возможность последующей выверки профиля вдоль и поперек балки.
  3. Подходит ко всем толщинам фланцев обычных профилей балок.
  4. Удобный для быстрого монтажа, предварительно собранный модуль.
