Болт T-образный TBТ 28 4F. Купить
-
![Болт T-образный TBТ 28 4F. Болт T-образный TBТ 28 4F]()
Болт T-образный TBТ 28 4F. Болт T-образный TBТ 28 4F -
![Болт T-образный TBТ 28 4F. Болт T-образный TBТ 28 4F]()
Болт T-образный TBТ 28 4F. Болт T-образный TBТ 28 4F -
![Болт T-образный TBТ 28 4F. Болт T-образный TBТ 28 4F]()
Болт T-образный TBТ 28 4F. Болт T-образный TBТ 28 4F

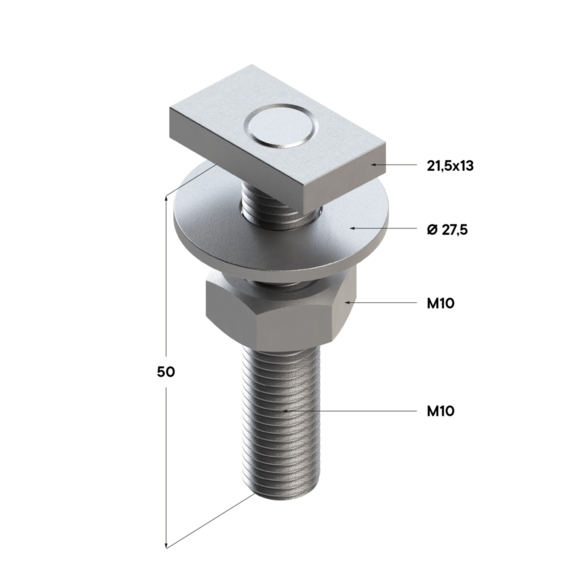

Болт T-образный TBТ 28 4F
Назначение:
Применяется в качестве болта в соединениях как метизная деталь. Благодаря своей конфигурации обеспечивает высокие физико-механические показатели работы в соединениях. Применяется в сочетании с профилем 28х18; 28х30.Материал:
Сталь, класса прочности 5,8 и с полем допуска 6g, с метрической резьбой. Гальваническое покрытие цинком.- Применение
- Серт.
- Каталог PDF

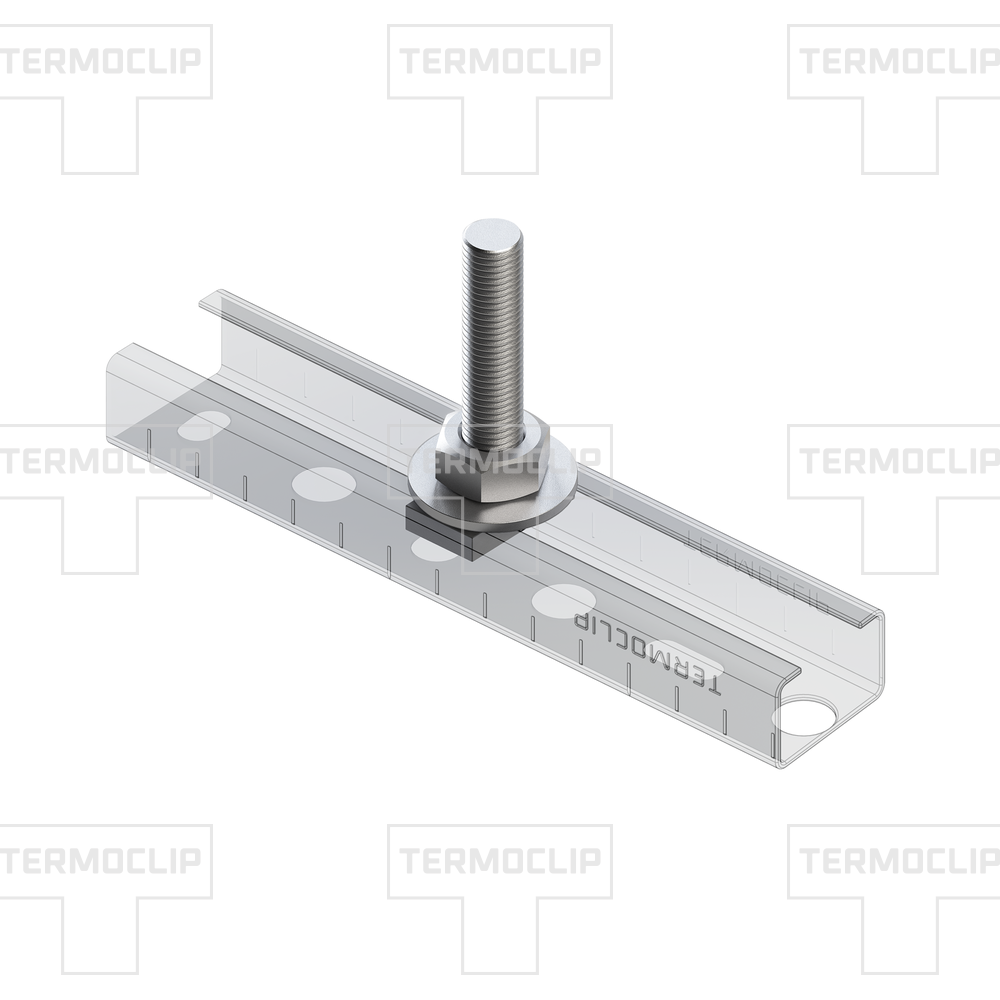

Применение Болт T-образный TBТ 28 4F
| Маркировка, мм | Диаметр шпильки, мм | Длина, мм | Артикул |
| TBТ 28 4F | М8 | 40 | 09111103 |
| TBТ 28 4F | М8 | 50 | 09111105 |
| TBТ 28 4F | М8 | 80 | 09111107 |
| TBТ 28 4F | М10 | 40 | 09111018 |
| TBТ 28 4F | М10 | 60 | 09111002 |
| TBТ 28 4F | М10 | 80 | 09111015 |
| TBТ 28 5F | М10 | 40 | 09111017 |
| TBТ 28 5F | М10 | 60 | 09111019 |
Номенклатура:
| Артикул | Наименование, маркировка, типоразмер изделия |
| 09111103 | Болт T-образный TBТ 28 4F M8x40 (180/90 шт/кор) |
| 09111105 | Болт T-образный TBТ 28 4F M8x60 (120/60 шт/кор) |
| 09111107 | Болт T-образный TBТ 28 4F M8x80 (110/55 шт/кор) |
| 09111018 | Болт T-образный TBТ 28 4F M10x40 (160/80 шт/кор) |
| 09111002 | Болт T-образный TBТ 28 4F M10x60 (110/55 шт/кор) |
| 09111015 | Болт T-образный TBТ 28 5F M10x40 (160/80 шт/кор) |
| 09111017 | Болт T-образный TBТ 28 5F M10x60 (110/55 шт/кор) |
| 09111019 | Болт T-образный TBТ 28 5F M10x80 (90/45 шт/кор) |
Нагрузки. Болты Т-образные
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Болт T-образный 28 | ||||
| М8 | 28х18 | 1,7 | 0,2 | 5 |
| М8 | 28х30 | 2,0 | 0,2 | 5 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,3 | 8 |
| Болт T-образный универсальный 28-40 | ||||
| М8 | 28х18 | 1,7 | 0,2 | 5 |
| М8 | 28х30 | 2,0 | 0,2 | 5 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,3 | 8 |
| Болт T-образный 38-40 | ||||
| М8 | 38х40 | 5,0 | 0,8 | 15 |
| М10 | 38х40 | 5,0 | 2,0 | 20 |
| Болт T-образный усиленный 41 | ||||
| М8 | 41x21, 41x41 | 5,0 | 5,0 | 5 |
| М8 | 41x62 | 8,0 | 5,0 | 5 |
| М10 | 41x21, 41x41 | 5,0 | 5,0 | 10 |
| M10 | 41x62 | 8,0 | 5,0 | 10 |
| M12 | 41x21, 41x41 | 5,0 | 5,0 | 10 |
| M12 | 41x62 | 8,0 | 5,0 | 10 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Применяется в качестве крепежа для раскрепления различных узлов (профили, консоли, хомуты) с применением резьбовых соединителей.
- Имеет широкую наменклатуру типовых длин.
- Рекомендуется к использованию при монтаже с применением профиля или консолей для конструирования предварительно собранного соединения.
- Возможно применение как быстромонтируемого модуля (Т-образный болт и хомут), если болт предварительно установлен.
- Возможно использование в качестве соединителя для раскрепления трубопроводов легких и средних нагрузок.
Преимущества Болт T-образный TBТ 28 4F
- Многообразные возможности монтажа в сочетании с профилями и консолями.
- Увеличение вариативности эксплуатационных возможностей узлов, собранных с применением Т-образного болта.
- Обеспечивает узловые соединения с заданными требованиями по нагрузкам.
- Удобство регулировки и фиксации при монтаже благодаря форме.
- Равномерное распределение нагрузки за счет увеличения контактной плоскости основания головки болта с профилем или консолью.
