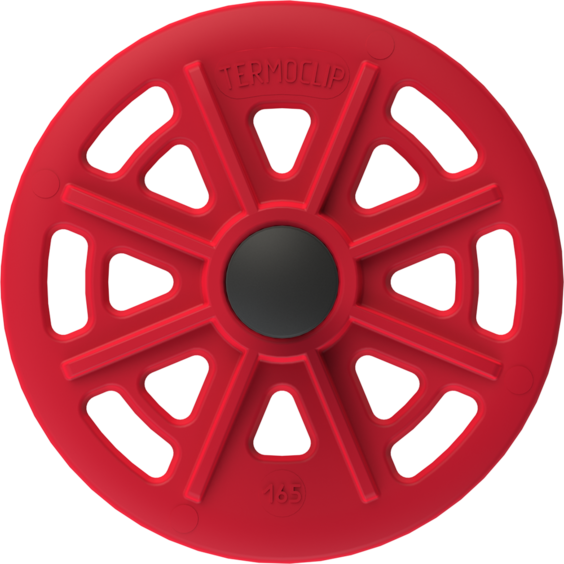

![Стена 2PH. Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным полиамидным распорным элементом]()
Стена 2PH. Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным полиамидным распорным элементом -

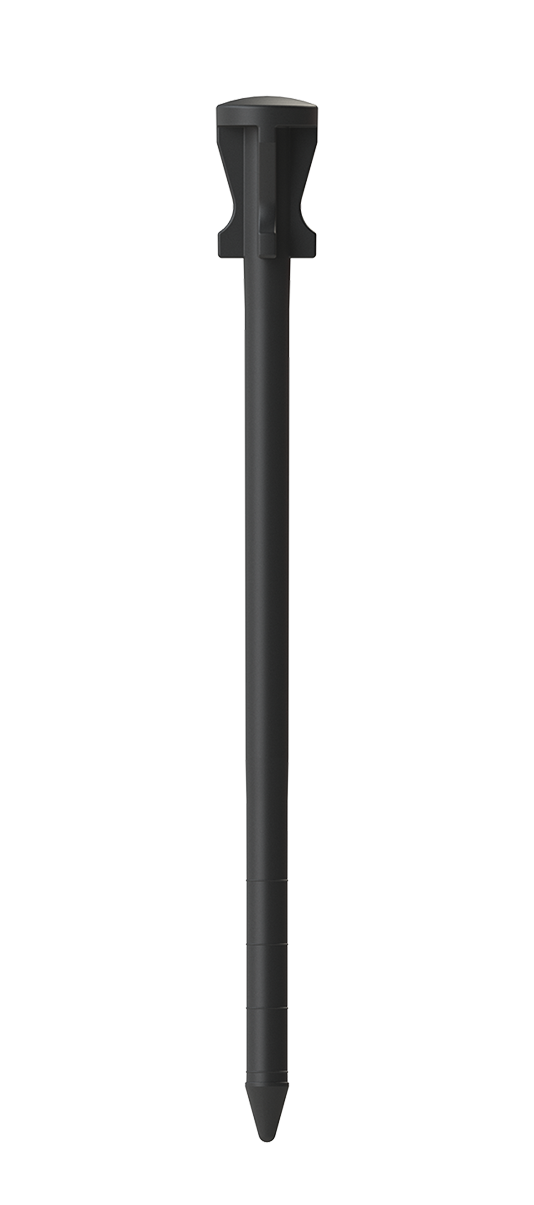

![Стена 2PH. Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным полиамидным распорным элементом]()
Стена 2PH. Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным полиамидным распорным элементом -
![Стена 2PH. Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным полиамидным распорным элементом]()
Стена 2PH. Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным полиамидным распорным элементом -
![Стена 2PH. Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным полиамидным распорным элементом]()
Стена 2PH. Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным полиамидным распорным элементом
Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным полиамидным распорным элементом
Назначение:
Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления с воздушным зазором. Наилучшим образом подходит для крепления теплоизоляционных плит малой плотности. Специальные ребра дают возможность ограничения глубины монтажа, предотвращают деформацию теплоизоляционных плит, что приводит к сохранению теплотехнической однородности по плоскости стены.Материал:
Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент PH выполнен из ударопрочного стеклонаполненного полиамида.- Применение
- Серт.
Применение Стена 2PH
| Длина анкера, мм | Диаметр отв., мм | Глубина анкеровки, мм | Толщина прикр. м-ла*, мм | Диаметр тарельчатого элемента, мм |
| 95 | 8 | 45 | 50 | 60 |
| 115 | 8 | 45 | 70 | 60 |
| 125 | 8 | 45 | 80 | 60 |
| 135 | 8 | 45 | 90 | 60 |
| 145 | 8 | 45 | 100 | 60 |
| 165 | 8 | 45 | 120 | 60 |
| 175 | 8 | 45 | 130 | 60 |
| 195 | 8 | 45 | 150 | 60 |
| 215 | 8 | 45 | 170 | 60 |
| 225 | 8 | 45 | 180 | 60 |
| Усилие вырыва анкера из бетона, кН | 1.2 |
|---|---|
| Усилие вырыва анкера из кирпича, кН | 1.2 |
| Температурный диапазон эксплуатации, °С | –50 ... +80°С |
| Удельные теплопотери через дюбель, Вт/°С | 0 (не выявлены) |
| Температурный диапазон эксплуатации, °С | –50 ... +80°С |
Фасады НФС (Навесные Фасадные Системы).
Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 180 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический и силикатный кирпич;
| Категории использования | Процесс сверления |
|---|---|
| Бетон | Ударное бурение |
| Полнотелый кирпич | Ударное бурение |
При монтаже соблюдать правила подбора длины крепежа, так как анкерная зона дюбеля 45 мм. Пример: при толщине утеплителя 120 мм, длина дюбеля составляет – 165 мм.
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
- Ребра ограничения глубины монтажа дают возможность гарантированной глубины установки, предотвращают деформацию теплоизоляционных плит, что приводит к сохранению теплотехнической однородности по плоскости стены.
- Наилучшим образом подходит для крепления теплоизоляционных плит пониженной плотности, сохраняя геометрию верхнего слоя утеплителя.
- Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
- Конструктивные особенности рандоли позволяют выдерживать повышенную нагрузку на отрыв до 3кН.
- Наличие полостей с обратной стороны тарельчатого держателя повышают адгезию со штукатурным слоем (ETAG-004).
- Теплопотери через дюбель Xp= 0 Вт/К.
- Распорный элемент из стеклонаполненного полиамида с ударопрочной головкой обеспечит надежный и удобный монтаж.
- Отсутствие коррозии и удельных потерь тепла в течении всего срока эксплуатации механического крепления фасадной системы.
- Расчетный срок службы дюбеля согласно требованиям ETAG-004 не менее 25 лет.
- Крепление теплоизоляционных материалов толщиной от 50 до 180 мм.
- Все крепления предварительно собраны.
