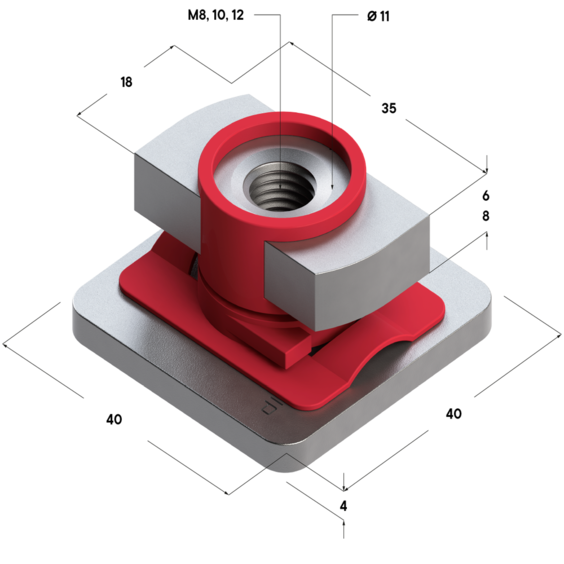

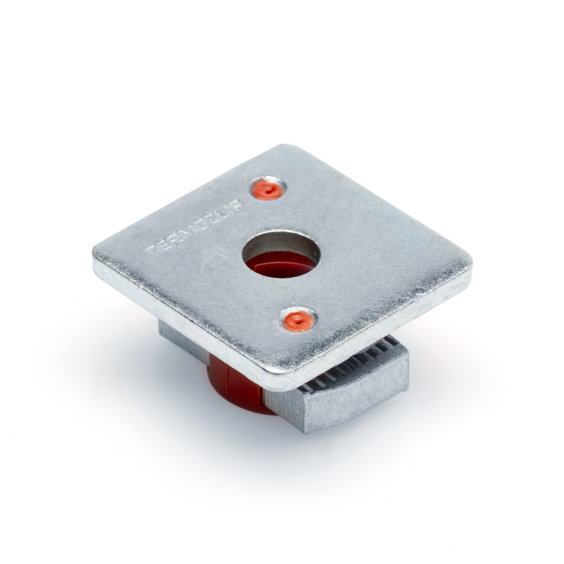

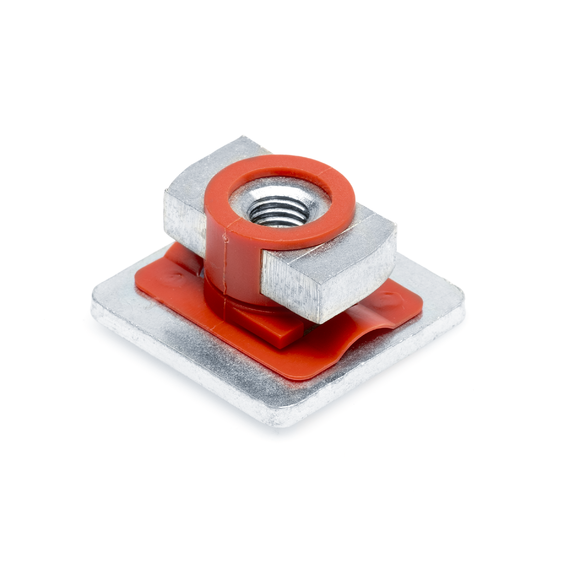

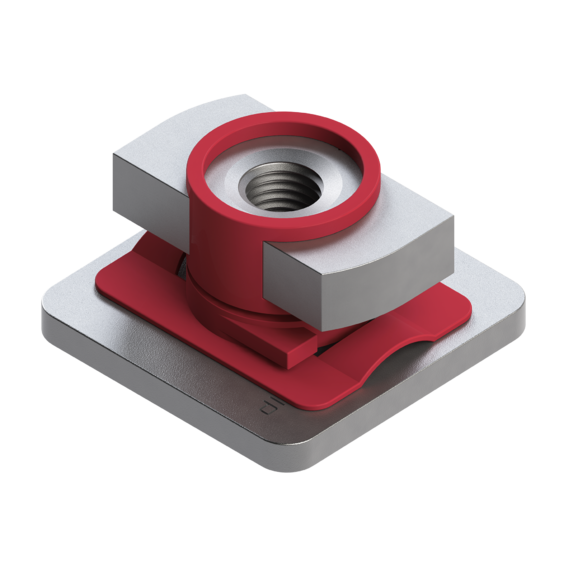

Гайка быстрого монтажа TNQ 41 6F
Назначение:
Предназначена для соединения различных элементов тяжелых монтажных систем и профилей.Материал:
Сталь, гальваническое покрытие цинком. Полиамид.- Применение
- Серт.
- Каталог PDF
Применение Гайка быстрого монтажа TNQ 41 6F
| Артикул | Наименование, маркировка, типоразмер изделия |
| 09365003 | Гайка быстрого монтажа TNQ 41 6F M6 (90/30 шт/кор) |
| 09365001 | Гайка быстрого монтажа TNQ 41 6F M8 (90/30 шт/кор) |
| 09365002 | Гайка быстрого монтажа TNQ 41 6F M10 (90/30 шт/кор) |
| 09375001 | Гайка быстрого монтажа TNQ 41 8F M8 (90/30 шт/кор) |
| 09365101 | Гайка быстрого монтажа TNQ 41 8F M8 Hdg (90/30 шт/кор) |
| 09375002 | Гайка быстрого монтажа TNQ 41 8F M10 (90/30 шт/кор) |
| 09365102 | Гайка быстрого монтажа TNQ 41 8F M10 Hdg (90/30 шт/кор) |
| 09375003 | Гайка быстрого монтажа TNQ 41 8F M12 (90/30 шт/кор) |
| 09365103 | Гайка быстрого монтажа TNQ 41 8F M12 Hdg (90/30 шт/кор) |
Нагрузки. Гайки быстрого монтажа
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Гайка быстрого монтажа 28 | ||||
| М8 | 28х18 | 1,7 | 0,3 | 8 |
| М8 | 28х30 | 2,0 | 0,4 | 8 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,4 | 8 |
| Гайка быстрого монтажа потайная 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
| Гайка быстрого монтажа 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».

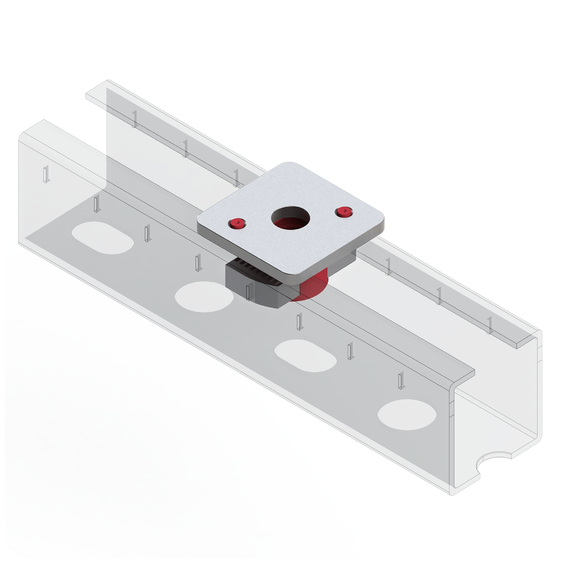

Монтаж
- Вставьте передвижную гайку в монтажный профиль, поверните на 90 градусов, выровняйте, ввинтите резьбовой стержень или винт, законтрогайте - и приспособление готово для соединений любого типа.
Преимущества Гайка быстрого монтажа TNQ 41 6F
- Гайку можно произвольным образом перемещать и выравнивать, при этом она не выпадает из профиля.
- Сокращение скорости монтажа.
- Возможность крепления к профилям в одной плоскости.
- Обеспечивает непосредственное крепление к профилям.
- Неразборный предварительно собранный компонент, удобный для использования.
- Установка гайки вровень с краем профиля.
- Удобство в использовании.
