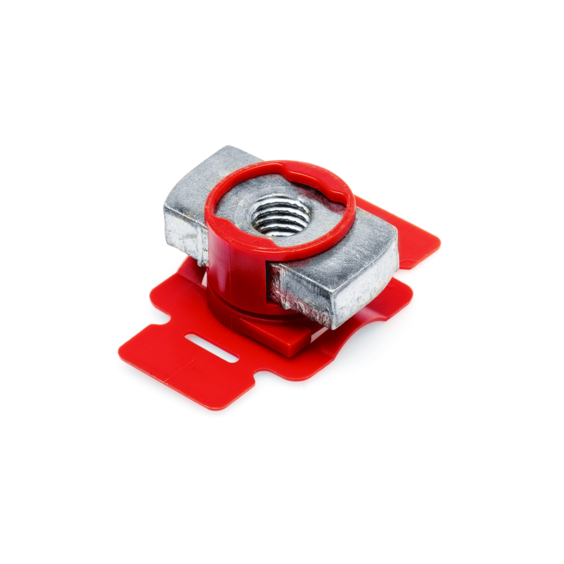

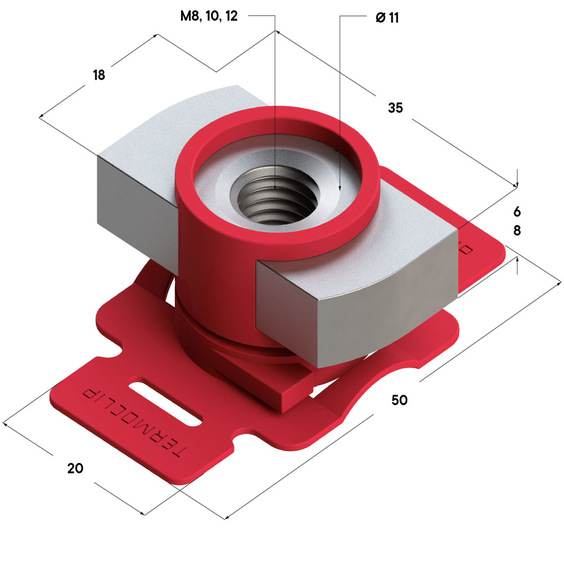

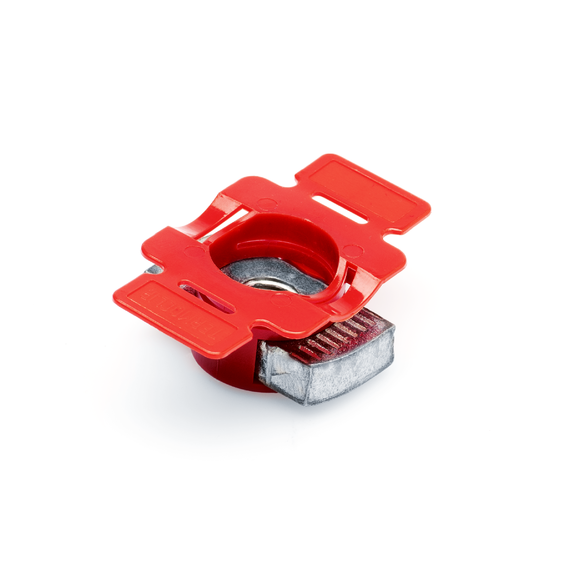

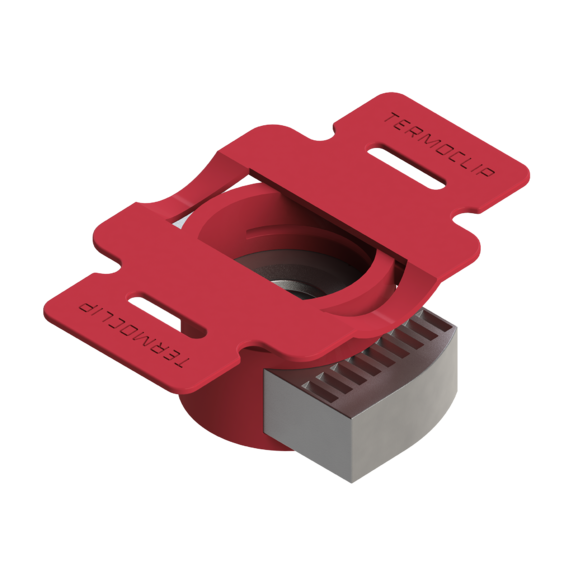

Гайка быстрого монтажа потайная TWN 41 6F
Назначение:
Для надежного и быстрого закрепления заподлицо монтажных деталей, например, монтажных уголков в канавке тяжелого профиля.Материал:
Сталь, гальваническое покрытие цинком. Полиамид.- Применение
- Серт.
- Каталог PDF

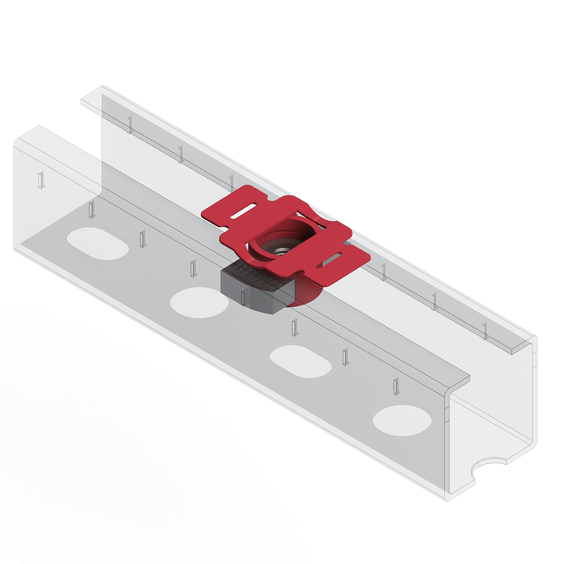

Применение Гайка быстрого монтажа потайная TWN 41 6F
| Артикул | Наименование, маркировка, типоразмер изделия |
| 09366003 | Гайка быстрого монтажа потайная TWN 41 6F M6 (150/50 шт/кор) |
| 09366001 | Гайка быстрого монтажа потайная TWN 41 6F M8 (150/50 шт/кор) |
| 09366002 | Гайка быстрого монтажа потайная TWN 41 6F M10 (150/50 шт/кор) |
| 09376001 | Гайка быстрого монтажа потайная TWN 41 8F M8 (150/50 шт/кор) |
| 09366101 | Гайка быстрого монтажа потайная TWN 41 8F M8 Hdg (150/50 шт/кор) |
| 09376002 | Гайка быстрого монтажа потайная TWN 41 8F M10 (150/50 шт/кор) |
| 09366102 | Гайка быстрого монтажа потайная TWN 41 8F M10 Hdg (150/50 шт/кор) |
| 09376003 | Гайка быстрого монтажа потайная TWN 41 8F M12 (150/50 шт/кор) |
| 09366103 | Гайка быстрого монтажа потайная TWN 41 8F M12 Hdg (150/50 шт/кор) |
Нагрузки. Гайки быстрого монтажа
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Гайка быстрого монтажа 28 | ||||
| М8 | 28х18 | 1,7 | 0,3 | 8 |
| М8 | 28х30 | 2,0 | 0,4 | 8 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,4 | 8 |
| Гайка быстрого монтажа потайная 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
| Гайка быстрого монтажа 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Вставьте гайку в профиль монтажный, поверните на 900, выровняйте, ввинтите резьбовой стержень или винт, законтрогайте — приспособление готово для соединений любого типа.
Преимущества Гайка быстрого монтажа потайная TWN 41 6F
- Гайка просто вкручивается в паз профиля, защелкивается — готово;
- Надежная фиксация после установки, возможность выверки до затягивания резьбового соединения;
- Благодаря зубьям гайки не проскальзывает при осевых нагрузках на профиль;
- Присоединение монтажных деталей заподлицо к монтажному профилю.
