Гайка профиля TN 38-40 6F
Назначение:

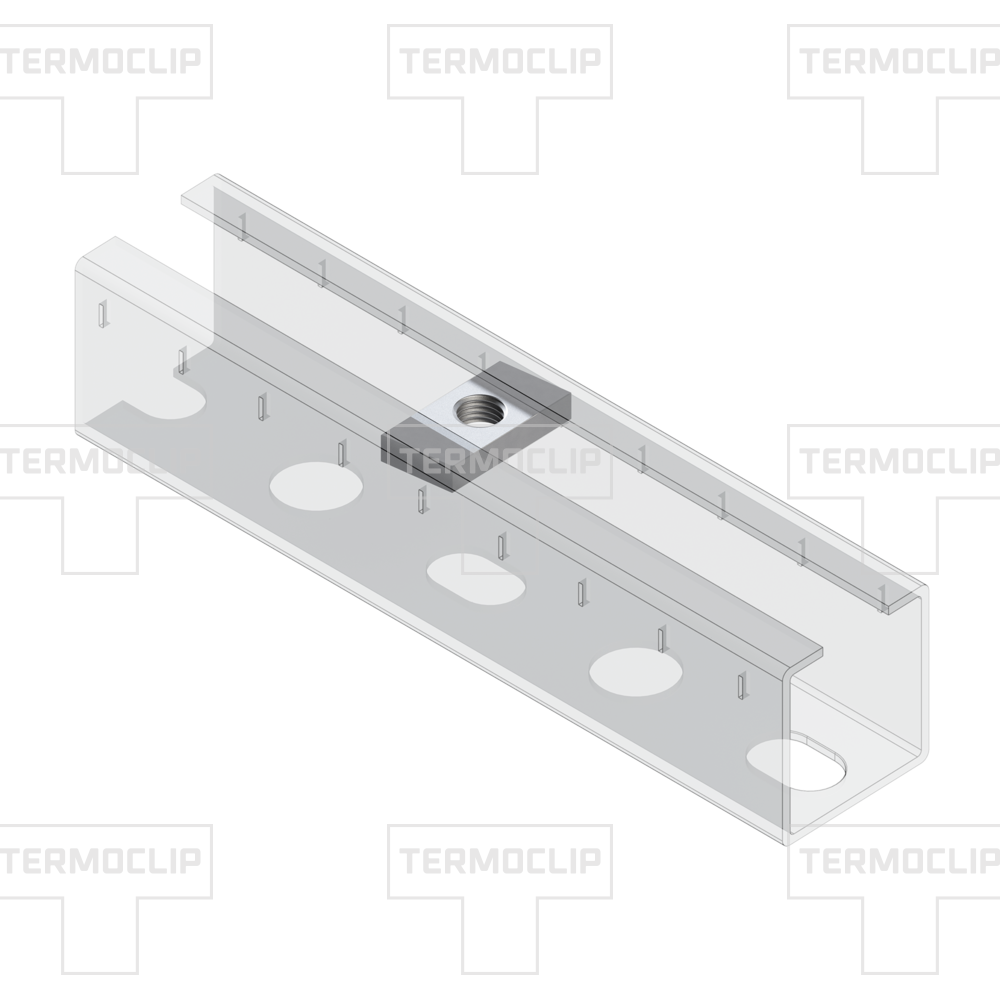

Резьбовая ромбовидная пластина, вставляемая в профиль монтажный/консоль 38-40. Косоугольная пластина с резьбой предназначена для прикрепления шпилек к монтажным шинам или консолям. Чтобы предотвратить непредвиденное ослабление соединения, рекомендуется зафиксировать пластину с помощью гайки с шайбой.Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
- Каталог PDF
Применение Гайка профиля TN 38-40 6F
| Артикул | Наименование, маркировка, типоразмер изделия |
| 09243001 | Гайка профиля TN 38-40 6F М8 (900/100 шт/кор) |
| 09243002 | Гайка профиля TN 38-40 6F М10 (900/100 шт/кор) |
| 09243003 | Гайка профиля TN 38-40 6F М12 (900/100 шт/кор) |
Нагрузки. Гайки профиля
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Гайка профиля 28 | ||||
| М8 | 28х18 | 1,7 | 0,3 | 8 |
| М8 | 28х30 | 2,0 | 0,4 | 8 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,4 | 8 |
| Гайка профиля универсальная 28-40 | ||||
| M8 | 28х18 | 2,0 | 0,7 | 10 |
| M8 | 28х30 | 2,2 | 0,7 | 10 |
| M8 | 38х40 | 2,4 | 0,7 | 10 |
| M10 | 28х18 | 2,4 | 0,8 | 15 |
| M10 | 28х30 | 4,0 | 0,8 | 15 |
| M10 | 38х40 | 6,0 | 0,8 | 15 |
| M12 | 28х18 | 4,0 | 1,0 | 20 |
| M12 | 28х30 | 6,0 | 1,0 | 20 |
| M12 | 38х40 | 7,5 | 1,0 | 20 |
| Гайка профиля 38-40 | ||||
| М8 | 38х40 | 4,0 | 2,0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Гайка профиля 41 | ||||
| М8 | 41х21 | 5,0 | 5,0 | 20 |
| М8 | 41х41 | 5,0 | 5,0 | 20 |
| М8 | 41х62 | 8,0 | 5,0 | 20 |
| М10 | 41х21 | 5,0 | 5,0 | 40 |
| М10 | 41х41 | 5,0 | 5,0 | 40 |
| М10 | 41х62 | 8,0 | 5,0 | 40 |
| М12 | 41х21 | 5,0 | 5,0 | 50 |
| М12 | 41х41 | 5,0 | 5,0 | 50 |
| М12 | 41х62 | 8,0 | 5,0 | 50 |
| Гайка профиля двойная 28 | ||||
| М8 | 28х18 | 2,0 | 0,7 | 10 |
| М8 | 28х30 | 2,2 | 0,7 | 10 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- После позиционирования следует закрепить резьбовую пластину с помощью гайки и шайбы.
Преимущества Гайка профиля TN 38-40 6F
- Простота монтажа;
- Возможно свободное перемещение в направляющих, монтажных профилях и консолях.
