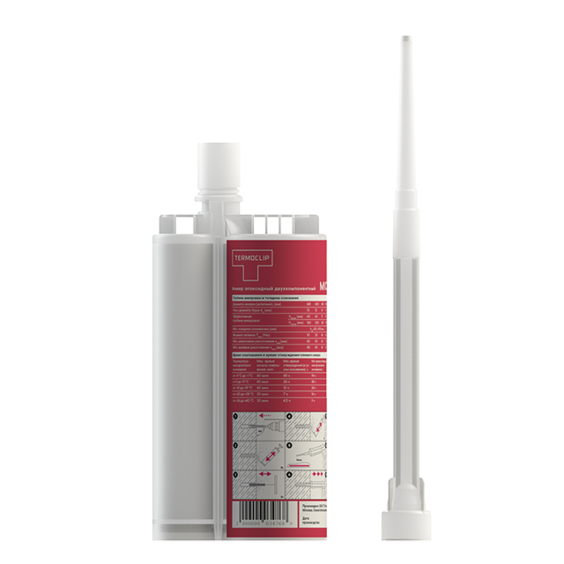

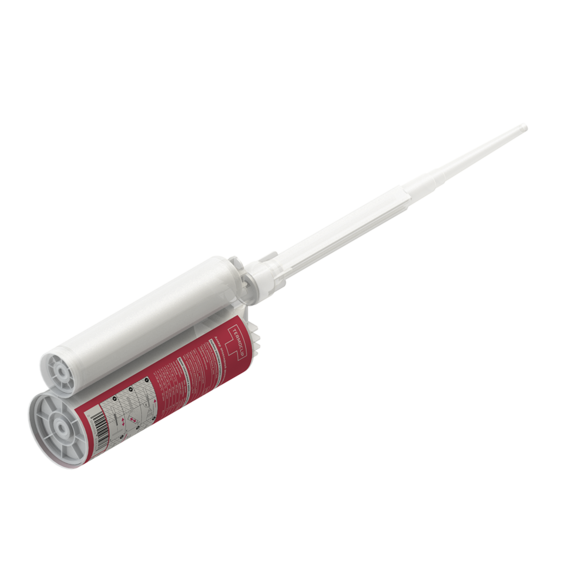

Анкер эпоксидный двухкомпонентный MIC 375 RE 1
Назначение:
Применяется для установки резьбовых шпилек и арматурных стержней как на вновь возводимых, так и реконструируемых зданиях и сооружениях. Химический анкер MIC RE рассчитан на высокие эксплуатационные нагрузки при вклейке арматуры в строительное сухое или водонассыщенное основание с трещинами и без трещин, креплении элементов мостового полотна и при усилении существующих конструкций зданий. • Вклейка шпилек и арматурных стержней, включая наращивание железобетонных конструкций; • Крепление барьерных ограждений и акустических экранов; • Крепление несущих металлических конструкций (стальные колонны, балки и т.д); • Крепление вспомогательных металлических конструкций (перила, перемычки и т.д); • Крепление оборудования; • Крепление сложных технических устройств.Материал:
Эпоксидная смола; отвердитель.Поставляется в картриджах объемом 375 мл.
Хранить в недоступном для детей месте при температуре от +5°C до +25 °C на расстоянии не менее 1 м от отопительных приборов. Срок годности: 12 месяцев при соблюдении условий хранения.
| Условия применения | |||
| Темпратурный диапазон основания | Максимальное время начала схватывания, мин | Min. время отверждения (в сухомосновании), ч | Min. время отверждения (во влажном основании), ч |
| TBM1) | twork | tcure | tcure |
| от -5 °C до -1 °C | 60 мин | 48 ч | 96 ч |
| от 0 °C до 9 °C | 40 мин | 24 ч | 48 ч |
| от 10 °C до 19 °C | 40 мин | 12 ч | 24 ч |
| от 20 °C до 35 °C | 30 мин | 7 ч | 14 ч |
| от 36 °C до 40 °C | 30 мин | 4,5 ч | 9 ч |
| Нормативное сопротивление – резьбовые шпильки | ||||||||||
| Диаметр анкера | М8 | М10 | М12 | М16 | М20 | М24 | М27 | М30 | ||
| Глубина установки | [мм] | 80 | 90 | 110 | 125 | 170 | 210 | 240 | 270 | |
| Минимальная толщина основания | [мм] | 110 | 120 | 140 | 161 | 214 | 266 | 300 | 340 | |
| Бетон без трещин | ||||||||||
| Растяжение NRk | TTR 5.8 | [кН] | 18,3 | 29,0 | 42,2 | 68,8 | 109,0 | 149,7 | 182,9 | 218,2 |
| TTR 8.8 | [кН] | 29,3 | 42,0 | 56,8 | 68,8 | 109,0 | 149,7 | 182,9 | 218,2 | |
| Сдвиг VRk | TTR 5.8 | [кН] | 11,0 | 17,4 | 25,3 | 47,1 | 73,5 | 105,9 | 137,7 | 168,3 |
| TTR 8.8 | [кН] | 14,6 | 23,2 | 33,7 | 62,8 | 98,0 | 141,2 | 183,6 | 224,4 | |
| Бетон с трещинами | ||||||||||
| Растяжение NRk | TTR 5.8 | [кН] | 15,1 | 25,4 | 39,7 | 48,1 | 76,3 | 104,8 | 128,0 | 152,8 |
| TTR 8.8 | [кН] | 15,1 | 25,4 | 39,7 | 48,1 | 76,3 | 104,8 | 128,0 | 152,8 | |
| Сдвиг VRk | TTR 5.8 | [кН] | 11,0 | 17,4 | 25,3 | 47,1 | 73,5 | 105,9 | 137,7 | 168,3 |
| TTR 8.8 | [кН] | 14,6 | 23,2 | 33,7 | 62,8 | 98,0 | 141,2 | 183,6 | 224,4 | |
| Расчетное сопротивление – резьбовые шпильки | ||||||||||
| Диаметр анкера | М8 | М10 | М12 | М16 | М20 | М24 | М27 | М30 | ||
| Бетон без трещин | ||||||||||
| Растяжение NRk | TTR 5.8 | [кН] | 12,2 | 19,3 | 28,1 | 45,8 | 72,7 | 99,8 | 121,9 | 145,5 |
| TTR 8.8 | [кН] | 19,5 | 28,0 | 37,8 | 45,8 | 72,7 | 99,8 | 121,9 | 145,5 | |
| Сдвиг VRk | TTR 5.8 | [кН] | 8,8 | 13,9 | 20,2 | 37,7 | 58,8 | 84,7 | 110,2 | 134,6 |
| TTR 8.8 | [кН] | 11,7 | 18,6 | 27,0 | 50,2 | 78,4 | 113,0 | 146,9 | 179,5 | |
| Бетон с трещинами | ||||||||||
| Растяжение NRk | TTR 5.8 | [кН] | 10,0 | 17,0 | 26,5 | 32,1 | 50,9 | 69,9 | 85,4 | 101,8 |
| TTR 8.8 | [кН] | 10,0 | 17,0 | 26,5 | 32,1 | 50,9 | 69,9 | 85,4 | 101,8 | |
| Сдвиг VRk | TTR 5.8 | [кН] | 8,8 | 13,9 | 20,2 | 37,7 | 58,8 | 84,7 | 110,2 | 134,6 |
| TTR 8.8 | [кН] | 11,7 | 18,6 | 27,0 | 50,2 | 78,4 | 113,0 | 146,9 | 179,5 | |
| Нормативное сопротивление – Арматура А 500С | |||||||||||
| Диаметр стержня | Ø8 | Ø10 | Ø12 | Ø14 | Ø16 | Ø20 | Ø25 | Ø28 | Ø32 | ||
| Глубина установки | [мм] | 80 | 90 | 110 | 125 | 150 | 170 | 210 | 270 | 300 | |
| Минимальная толщина основания | [мм] | 110 | 120 | 142 | 161 | 165 | 274 | 340 | 274 | 380 | |
| Бетон без трещин | |||||||||||
| Растяжение NRk | A500 | [кН] | 20,1 | 42,0 | 56,8 | 68,8 | 68,8 | 109,0 | 149,7 | 218,2 | 255,6 |
| Сдвиг VRk | A500 | [кН] | 14,0 | 22,0 | 31,0 | 42,0 | 55,0 | 86,0 | 135,0 | 169,0 | 221,0 |
| Бетон с трещинами | |||||||||||
| Растяжение NRk | A500 | [кН] | 11,1 | 28,3 | 39,7 | 48,1 | 48,1 | 76,3 | 104,8 | 152,8 | 178,9 |
| Сдвиг VRk | A500 | [кН] | 14,0 | 22,0 | 31,0 | 42,0 | 55,0 | 86,0 | 135,0 | 169,0 | 221,0 |
| Расчетное сопротивление – Арматура А 500С | |||||||||||
| Диаметр стержня | Ø8 | Ø10 | Ø12 | Ø14 | Ø16 | Ø20 | Ø25 | Ø28 | Ø32 | ||
| Глубина установки | [мм] | 80 | 90 | 110 | 125 | 150 | 170 | 210 | 270 | 300 | |
| Минимальная толщина основания | [мм] | 110 | 120 | 142 | 161 | 165 | 220 | 274 | 340 | 380 | |
| Бетон без трещин | |||||||||||
| Растяжение NRd | A500 | [кН] | 13,4 | 28,0 | 37,8 | 45,8 | 45,8 | 72,7 | 99,8 | 145,5 | 170,4 |
| Сдвиг VRd | A500 | [кН] | 9,3 | 14,7 | 20,7 | 28,0 | 36,7 | 57,3 | 90,0 | 112,7 | 147,3 |
| Бетон с трещинами | |||||||||||
| Растяжение NRd | A500 | [кН] | 7,4 | 18,8 | 26,5 | 32,1 | 32,1 | 50,9 | 69,9 | 101,8 | 119,3 |
| Сдвиг VRd | A500 | [кН] | 9,3 | 14,7 | 20,7 | 28,0 | 36,7 | 57,3 | 90,0 | 112,7 | 147,3 |
Преимущества Анкер эпоксидный двухкомпонентный MIC 375 RE 1
- Высокая несущая способность - достигается благодаря адгезии между бетонным основанием, химическим составом и металлическим элементом;
- Широкий диапазон рабочих температур - возможность эксплуатации при температуре от -50 °С до 70 °С. Монтаж осуществляется при температуре от -5 °С до 40 °С;
- крепежные отверстия для установки трубных опор;
- Малые краевые и межосевые расстояния - возможность монтажа с минимально возможным межосевыми расстоянием и расстоянием до края основания;
- Долговечность - более 50 лет эксплуатации;
- Стойкость к агрессивным средам и защита от коррозии - за счет заполнения отверстия клеевым составом, предотвращается попадание влаги и коррозия металла внутри бетонного основания;
- Подтверждение испытаниями - все заявленные нагрузки подтверждены испытаниями в испытательной лаборатории.
