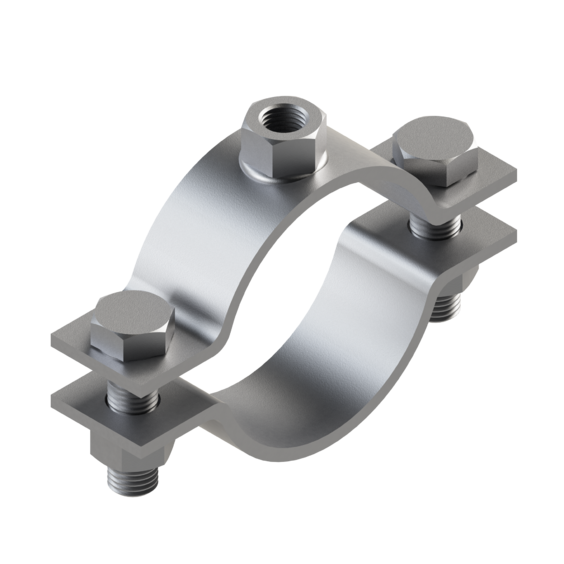

Хомут фиксирующих опор для тяжелых систем PF-XD
Назначение:
Изделие используется для монтажа промышленных и магистральных трубопроводов систем отопления, теплои водоснабжения, кондиционирования и канализации в легкой, тяжелой, пищевой, фармацевтической и перерабатывающей промышленности. Применяется совместно со шпильками резьбовыми тип TTR, с профилями тип TSC, с болтами с шестигранной головкой тип HB, гайками шестигранными тип HN и другими элементами монтажных системМатериал:
Состав материала: СТ235JR (СТ3),Покрытие: гальваническое покрытие цинком,
Температура эксплуатации: от -40С до +100С,
Момент затяжки: 20-80 Нм.

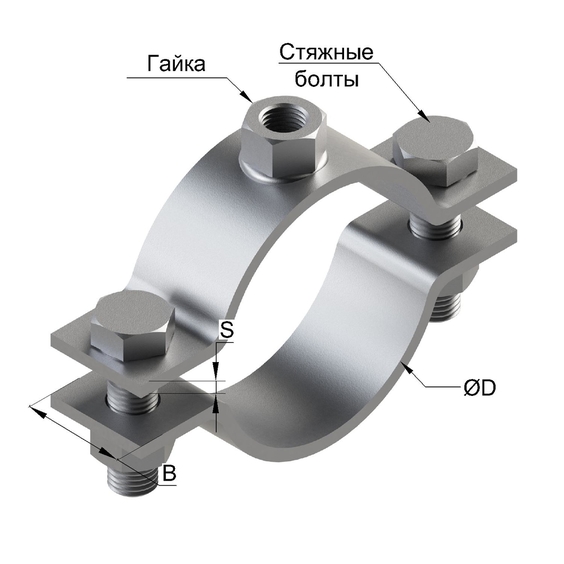

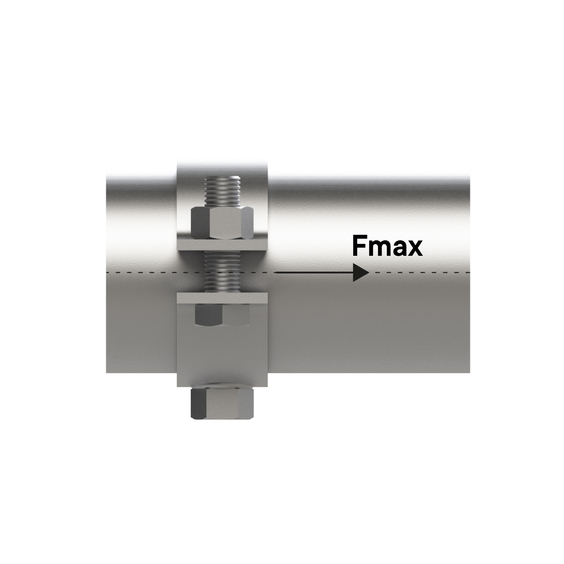

| Типоразмеры | Размер, мм | Гайка | Стяжные болты | Момент затяжки, Нм | Осевая нагрузка Max, Fос, кН | Артикул |
| 20-22 | 50x6 | М16 | М10 | 20 | 4,5 | 9405601 |
| 25-27 | 50x6 | М16 | М10 | 20 | 4,5 | 9405602 |
| 28-30 | 50x6 | М16 | М10 | 20 | 4,5 | 9405603 |
| 31-33 | 50x6 | М16 | М10 | 20 | 4,5 | 9405604 |
| 34-36 | 50x6 | М16 | М10 | 20 | 7 | 9405605 |
| 39-41 | 50x6 | М16 | М10 | 20 | 7 | 9405606 |
| 42-45 | 50x6 | М16 | М10 | 20 | 7 | 9405607 |
| 47-50 | 50x6 | М16 | М10 | 20 | 7 | 9405608 |
| 53-56 | 50x6 | М16 | М10 | 20 | 7 | 9405609 |
| 57-61 | 50x6 | М16 | М10 | 20 | 8 | 9405610 |
| 62-66 | 50x6 | М16 | М10 | 20 | 8 | 9405611 |
| 68-72 | 50x6 | М16 | М10 | 20 | 8 | 9405612 |
| 73-78 | 50x6 | М20 | М20 | 80 | 8 | 9405613 |
| 88-93 | 50x6 | М20 | М20 | 80 | 8 | 9405614 |
| 100-105 | 50x6 | М20 | М20 | 80 | 8 | 9405615 |
| 108-115 | 50x6 | М20 | М20 | 80 | 8 | 9405616 |
| 125-133 | 50x6 | М20 | М20 | 80 | 8 | 9405617 |
| 134-142 | 50x6 | М20 | М20 | 80 | 8 | 9405618 |
| 154-162 | 50x6 | М20 | М20 | 80 | 8 | 9405619 |
| 164-170 | 50x6 | М20 | М20 | 80 | 8 | 9405620 |
| 192-200 | 50x6 | М20 | М20 | 80 | 8 | 9405621 |
| 213-221 | 50x6 | М20 | М20 | 80 | 8 | 9405622 |
| 242-250 | 50x6 | М20 | М20 | 80 | 8 | 9405623 |
| 267-275 | 50x6 | М20 | М20 | 80 | 8 | 9405624 |
| 318-326 | 50x6 | М20 | М20 | 80 | 8 | 9405625 |
Преимущества Хомут фиксирующих опор для тяжелых систем PF-XD
- Применение с трубами всех возможных диаметров от 20 мм до 326 мм.
- Высокие прочностные характеристики
- Двухэлементный хомут из высокопрочной стали обеспечивает лучшую фиксацию трубы за счет увеличенной ширины и толщины пластин;
- Возможность сочетания фиксирующей опоры с различными комплектами фиксирующих опор;
- Возможность установки труб в зонах с перепадами температуры;
- Гайка под шпильку приварена по всему периметру сплошным швом;
- Регулировочные затяжные болты имеют класс прочности 8,8;
- Момент затяжки от 20 Нм до 80 Нм
