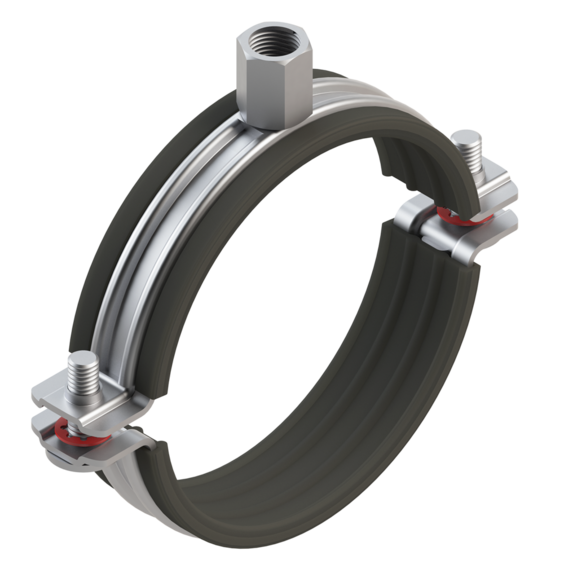

Хомут составной с виброгасителем для стандартных нагрузок PI-SD
Назначение:

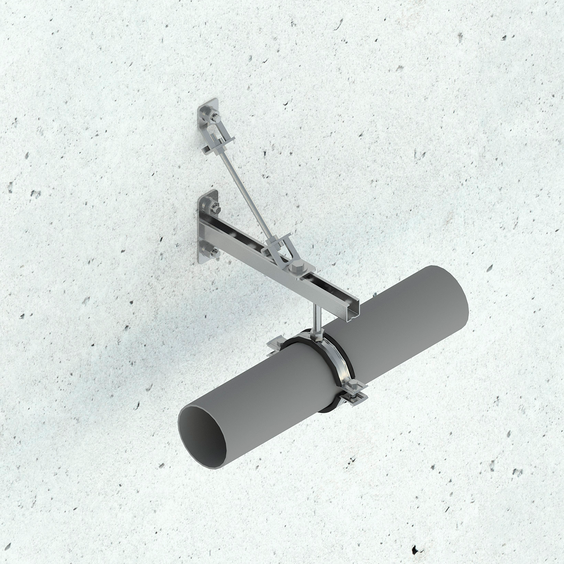

Лучевая разводка систем отопления, горячего и холодного водоснабжения, бытовой и ливневой канализации, а также газопроводные трубы в общественных и промышленных зданиях.Материал:
Состав материала: сталь по EN 10130Покрытие: гальваническое покрытие цинком
Изолирующий материал: EPDM без хлора, устойчив к старению
Звукоизолирующие свойства: по DIN 4109
Твердость звукоизоляции: 55±5 Ед. по Шору шкала А
Уменьшение шума: до 16дБ(А)
Температура эксплуатации: от -40С до +100С
- Применение
- Серт.
Применение Хомут составной с виброгасителем для стандартных нагрузок PI-SD

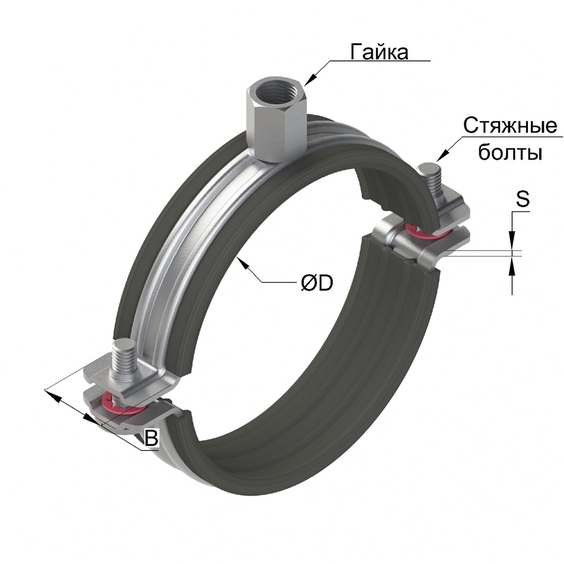

| Типоразмеры | Размер (BxS), мм | Гайка | Стяжные болты | Момент затяжки, Нм | Разрушающая нагрузка, Fразр, кН | Рекомендованная нагрузка, Fрек, кН | Артикул |
| 1/8" (8-11) | 20х1 | М8/М10 | М5 | 3 | 6,1 | 0,75 | 9404121 |
| 1/4" (12-14) | 20х1 | М8/М10 | М5 | 3 | 6,1 | 0,75 | 9404120 |
| 3/8" (15-19) | 20х1 | М8/М10 | М5 | 3 | 6,1 | 0,75 | 9404115 |
| 1/2" (20-23) | 20х1 | М8/М10 | М5 | 3 | 6,1 | 0,75 | 9404103 |
| 3/4" (24-28) | 20х1 | М8/М10 | М5 | 3 | 6,1 | 0,75 | 9404104 |
| 1" (31-35) | 20х1 | М8/М10 | М5 | 3 | 6,1 | 0,75 | 9404105 |
| 1¼" (38-43) | 20х1 | М8/М10 | М5 | 3 | 6,1 | 0,75 | 9404106 |
| 1½" (48-51) | 20х1 | М8/М10 | М5 | 3 | 6,1 | 0,75 | 9404107 |
| 2" (57-63) | 20х1,2 | М8/М10 | М6 | 3 | 6,9 | 0,95 | 9404108 |
| 2¼" (63-67) | 20х1,5 | М8/М10 | М6 | 3 | 6,9 | 1,2 | 9404116 |
| 2½" (74-80) | 20х1,5 | М8/М10 | М6 | 3 | 6,9 | 1,2 | 9404109 |
| 3" (83-91) | 20х1,5 | М8/М10 | М6 | 3 | 6,9 | 1,2 | 9404110 |
| 3½" (101-106) | 20х1,5 | М8/М10 | М6 | 3 | 6,9 | 1,2 | 9404117 |
| 4" (108-114) | 20х2 | М8/М10 | М6 | 3 | 10,25 | 1,5 | 9404111 |
| 5" (136-142) | 20х2 | М8/М10 | М6 | 3 | 10,25 | 1,5 | 9404112 |
| 5½" (159-163) | 20х2 | М8/М10 | М6 | 3 | 10,25 | 1,5 | 9404118 |
| 6" (165-169) | 20х2 | М8/М10 | М6 | 3 | 10,25 | 1,5 | 9404113 |
| 7" (193-200) | 25x2 | M8/M10 | M6 | 3 | 10,25 | 1,5 | 9404119 |
Номенклатура:
| Артикул | Наименование, маркировка, типоразмер изделия |
| 09404121 | Хомут для стандартных нагрузок PI-SD 1/8" (8-11) M8/М10 (150 шт/кор) |
| 09404120 | Хомут для стандартных нагрузок PI-SD 1/4" (12-14) M8/М10 (150 шт/кор) |
| 09404115 | Хомут для стандартных нагрузок PI-SD 3/8" (15-19) M8/М10 20x1,0F (100 шт/кор) |
| 09404103 | Хомут для стандартных нагрузок PI-SD 1/2" (20-23) M8/М10 20x1,0F (100 шт/кор) |
| 09404104 | Хомут для стандартных нагрузок PI-SD 3/4" (24-28) M8/М10 20x1,0F (100 шт/кор) |
| 09404105 | Хомут для стандартных нагрузок PI-SD 1" (31-35) M8/M10 20x1,0F (100 шт/кор) |
| 09404106 | Хомут для стандартных нагрузок PI-SD 1 ¼" (38-43) M8/M10 20x1,0F (50 шт/кор) |
| 09404107 | Хомут для стандартных нагрузок PI-SD 1½" (48-51) M8/M10 20x1,2F (50 шт/кор) |
| 09404108 | Хомут для стандартных нагрузок PI-SD 2" (57-63) M8/M10 20x1,2F (50 шт/кор) |
| 09404109 | Хомут для стандартных нагрузок PI-SD 2½" (74-80) M8/M10 20x1,2F (50 шт/кор) |
| 09404116 | Хомут для стандартных нагрузок PI-SD 2¼" (63-67) M8/M10 20x1,5F (50 шт/кор) |
| 09404110 | Хомут для стандартных нагрузок PI-SD 3" (83-91) M8/M10 20x1,5F (50 шт/кор) |
| 09404117 | Хомут для стандартных нагрузок PI-SD 3½" (101-106) M8/M10 25x1,5F (50 шт/кор) |
| 09404111 | Хомут для стандартных нагрузок PI-SD 4" (108-114) M8/M10 25x1,5F (50 шт/кор) |
| 09404112 | Хомут для стандартных нагрузок PI-SD 5" (136-142) M8/M10 25x2,0F (25 шт/кор) |
| 09404118 | Хомут для стандартных нагрузок PI-SD 5½" (159-163) М8/M10 25x2,0F (25 шт/кор) |
| 09404113 | Хомут для стандартных нагрузок PI-SD 6" (165-169) M8/M10 25x2,0F (25 шт/кор) |
| 09404119 | Хомут для стандартных нагрузок PI-SD 7" (193-200) М8/М10 25x2,0F (10 шт/кор) |
Преимущества Хомут составной с виброгасителем для стандартных нагрузок PI-SD
- Двухэлементный хомут из высопрочной стали усиленный ребрами жесткости по всей длине.
- Комбинированная соединительная гайка с резьбой М8/М10 позволяет оптимизировать монтаж.
- Удобные для работы шуроповерта винты с низпадающей шайбой от потери позволяет легко регулировать хомут по трубе.
- Валикообразный профиль изолирующей вставки обеспечивает плотное прилегание по всему периметру трубы и малую площадь для снижения передачи вибрации
Усиленные ребра жесткости
Комбинированная соеденительная гайка М8/М10
Соеденительные винт с низпадающей шайбой
Валикообразный профиль изолирующей вставки
