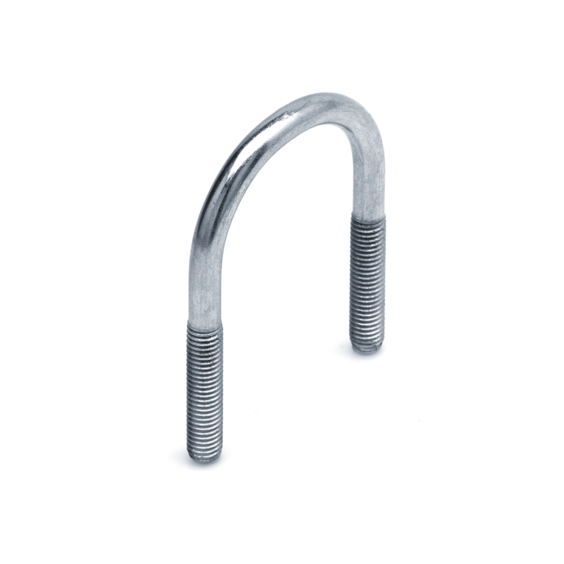

Хомут U-образный TUB
Назначение:
Хомут U – образный, скоба резьбовая. Для монтажа труб с высокими и сверхвысокими нагрузками диаметром до 20". Широко используется в промышленности, когда необходимо произвести подвес трубопроводов, балок, прутов круглого сечения на горизонтальных или вертикальных поверхностях. Для прямой установки труб на стальные конструкции. Непосредственно крепление осуществляется при помощи гаек и шайб. Дополнительным крепёжным элементом может служить прижимная пластина.Материал:
Сталь, класса прочности 5,8 и с полем допуска 6g,Метрическая резьба.
Гальваническое покрытие цинком; горячее (термодиффузионное) цинковое покрытие пятого (5) класса.
- Применение
- Серт.
Применение Хомут U-образный TUB

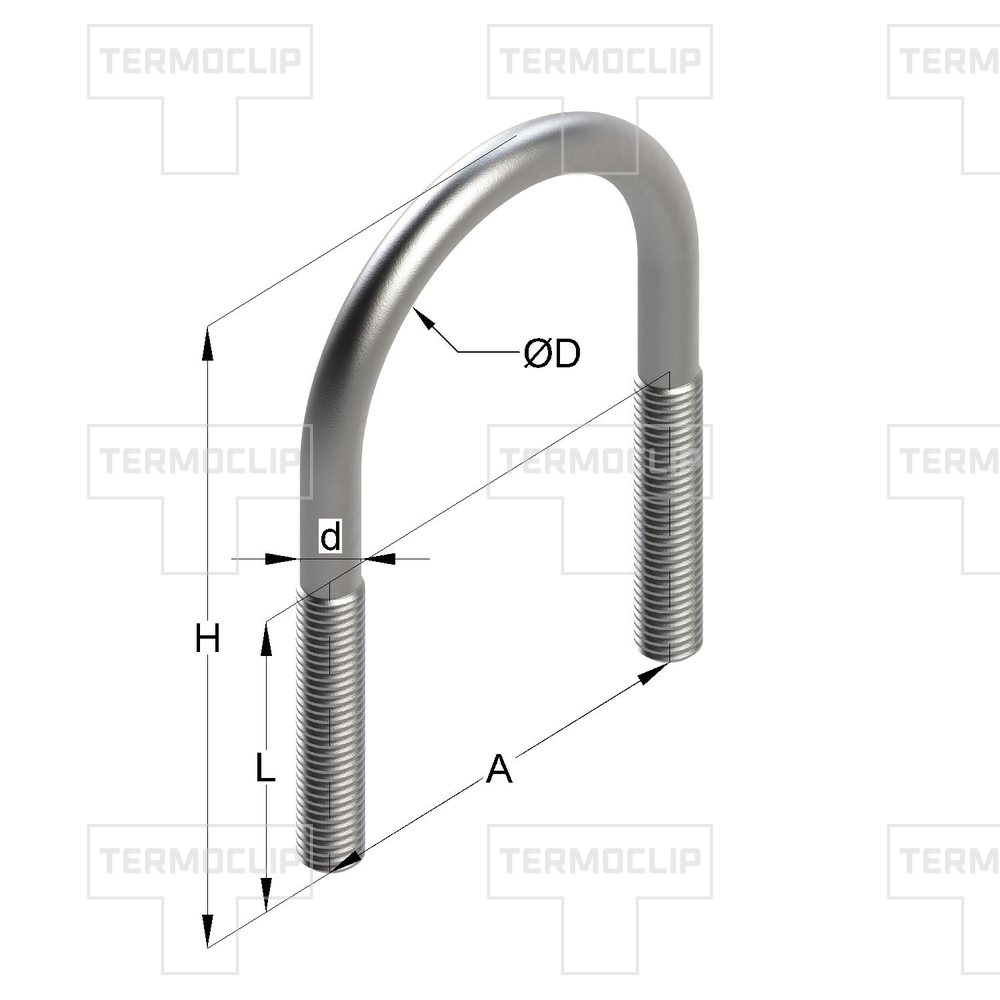

| D | Диаметр трубы | l | d | A±1 мм | H±1 мм | Артикул | |
| 22 | 15-21 | 34 | М8 | 30 | 55 | 09403005 | |
| 28 | 20-27 | 34 | М8 | 36 | 60 | 09403007 | |
| 36 | 26-34 | 34 | М8 | 44 | 68 | 09403009 | |
| 45 | 33-42 | 34 | М8 | 53 | 77 | 09403011 | |
| 50 | 40-49 | 40 | М8 | 58 | 88 | 09403056 | |
| 60 | 50-60 | 40 | М8 | 68 | 94 | 09403064 | |
| 65 | 60-65 | 40 | М8 | 73 | 103 | 09403057 | |
| 50 | 40-49 | 40 | М10 | 60 | 90 | 09403012 | |
| 60 | 50-60 | 40 | М10 | 70 | 96 | 09403014 | |
| 65 | 60-65 | 40 | М10 | 75 | 105 | 09403015 | |
| 65 | 60-65 | 40 | М10 | 75 | 105 | Hdg | 09403115 |
| 76 | 60-76 | 50 | М10 | 86 | 120 | Hdg | 09403106 |
| 76 | 66-76 | 50 | М10 | 86 | 120 | 09403006 | |
| 80 | 70-80 | 50 | М10 | 90 | 123 | 09403058 | |
| 90 | 80-90 | 50 | М10 | 100 | 140 | 09403008 | |
| 90 | 80-90 | 50 | M10 | 100 | 140 | Hdg | 09403108 |
| 95 | 88-95 | 50 | М10 | 105 | 138 | 09403059 | |
| 80 | 70-80 | 50 | М12 | 92 | 125 | 09403018 | |
| 90 | 80-90 | 50 | М12 | 102 | 142 | 09403010 | |
| 90 | 80-90 | 50 | M12 | 102 | 142 | Hdg | 09403110 |
| 95 | 88-95 | 50 | М12 | 107 | 140 | 09403021 | |
| 95 | 88-95 | 50 | M12 | 107 | 140 | Hdg | 09403121 |
| 116 | 102-114 | 50 | М12 | 128 | 158 | 09403025 | |
| 116 | 102-114 | 50 | M12 | 128 | 158 | Hdg | 09403125 |
| 120 | 110-120 | 60 | М12 | 132 | 176 | 09403060 | |
| 120 | 110-120 | 60 | M12 | 132 | 176 | Hdg | 09403160 |
| 140 | 131-140 | 60 | М12 | 152 | 196 | 09403061 | |
| 140 | 131-140 | 60 | M12 | 152 | 196 | Hdg | 09403161 |
| 165 | 159-165 | 60 | М12 | 177 | 221 | 09403062 | |
| 165 | 159-165 | 60 | М14 | 179 | 223 | 09403001 | |
| 165 | 159-165 | 60 | M12 | 177 | 221 | Hdg | 09403067 |
| 180 | 170-180 | 60 | М14 | 194 | 238 | 09403016 | |
| 219 | 216-219 | 75 | М14 | 233 | 283 | 09403017 | |
| 120 | 110-120 | 60 | М16 | 136 | 180 | 09403026 | |
| 140 | 131-140 | 60 | М16 | 156 | 200 | 09403030 | |
| 165 | 159-165 | 60 | М16 | 181 | 225 | 09403035 | |
| 180 | 170-180 | 60 | М16 | 196 | 240 | 09403038 | |
| 225 | 220-225 | 75 | М16 | 241 | 296 | 09403063 | |
| 275 | 267-273 | 75 | М16 | 291 | 320 | 09403019 | |
| 282 | 273-280 | 75 | М16 | 298 | 332 | 09403020 | |
| 282 | 273-280 | 75 | M16 | 298 | 332 | Hdg | 09403138 |
| 225 | 220-225 | 75 | М20 | 245 | 300 | 09403044 | |
| 275 | 267-273 | 75 | М20 | 295 | 324 | 09403022 | |
| 282 | 273-280 | 75 | М20 | 302 | 336 | 09403048 | |
| 334 | 318-324 | 75 | М20 | 354 | 385 | 09403050 | |
| 375 | 355-368 | 75 | М20 | 395 | 435 | 09403023 | |
| 386 | 370-285 | 90 | М20 | 406 | 431 | 09403065 | |
| 386 | 370-285 | 90 | М24 | 410 | 435 | 09403052 | |
| 437 | 406-419 | 90 | М24 | 449 | 490 | 09403053 | |
| 540 | 530-540 | 90 | М24 | 564 | 625 | 09403055 |
Монтаж

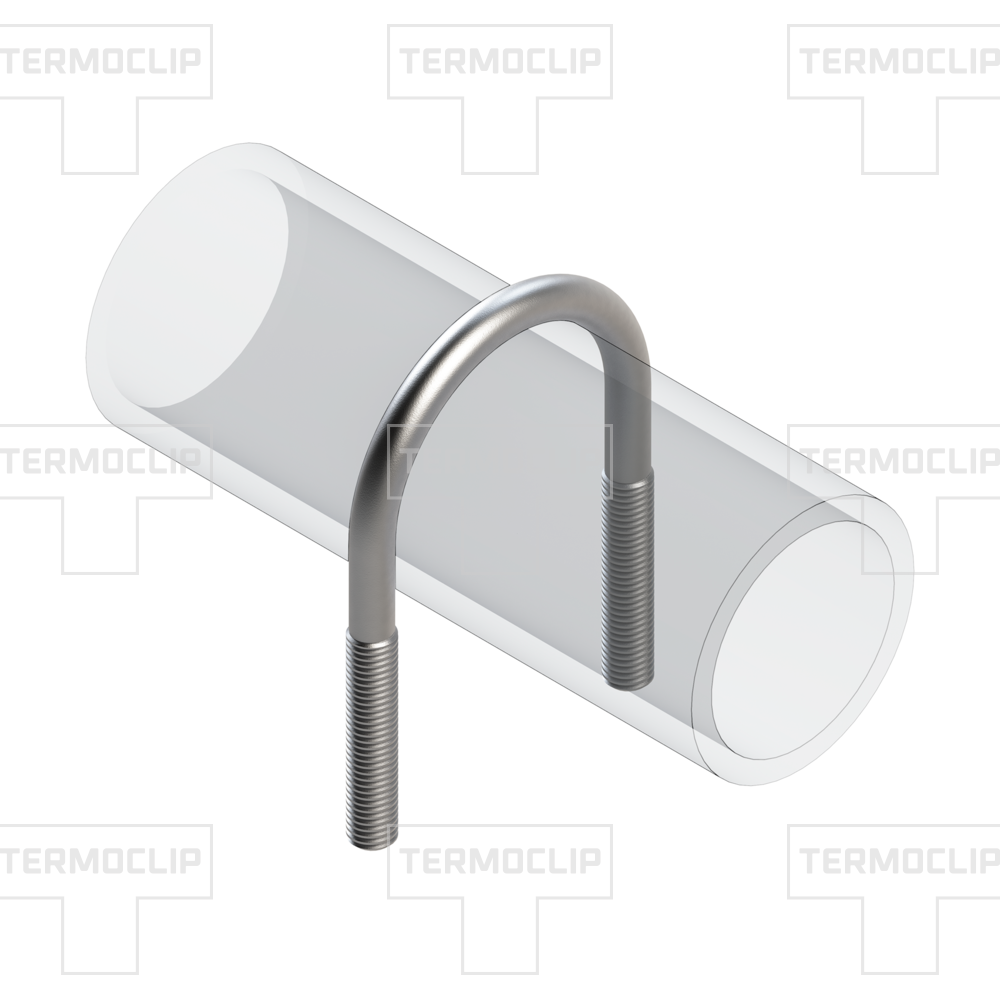

- Применяется для закрепления тяжелых круглых труб по несущему основанию, выполненному из профиля или консолей.
- Может использоваться при монтаже антенн, соответствующего сечения.
- Может применяться как скоба соединитель при необходимости соединения элементов монтажных систем с металлоконструкциями.
Преимущества Хомут U-образный TUB
- Рациональное крепление участков и трасс трубопроводов, вентиляции и воздуховодов в комплексе с хомутами и элементами крепления воздуховодов, спринклерных систем, когда нет необходимости применения специальных хомутов.
- Надежное крепление с возможностью небольшого регулирования по высоте за счёт наличия резьбы и возможности использования совместно с подкладными регулировочными пластинами.
- Более высокие механические характеристики благодаря свойствам материала из которого изготовлена скоба по отношению к трубным хомутам стандартного назначения.
- Возможность использования в качестве виброизоляционного хомута с подходящими виброизоляционными элементами.
- Многовариантность применения при решении задач раскрепления с учетом совместного использования с различными элементами монтажных систем.
- Удобство, простота и надёжность крепления, а также постоянное наличие возможности свободного перемещения трубопроводов.
Гальваническое покрытие цинком
Сталь классом прочности 5.8
Метрическая резьба
