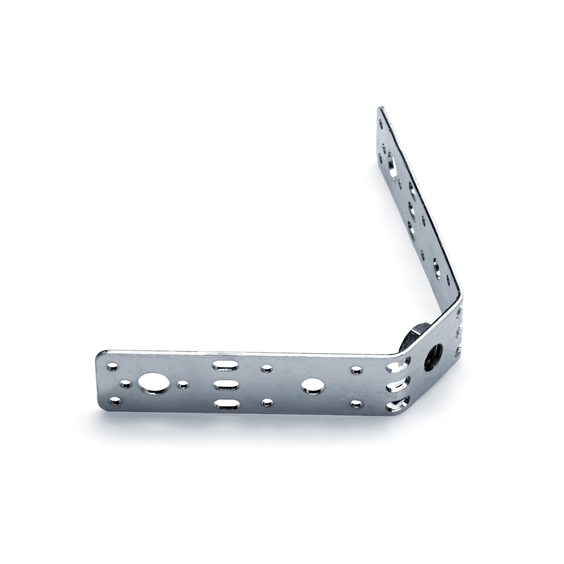

Кронштейн V-образный TDV 2F
Назначение:
Для непосредственного подвешивания вентиляционных каналов с круглым и прямоугольным сечением и монтажных профилей. Разнообразные варианты применения, например, для крепления к профнастилу, для подвешивания легких и средних профилей монтажных систем и др.Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
Применение Кронштейн V-образный TDV 2F

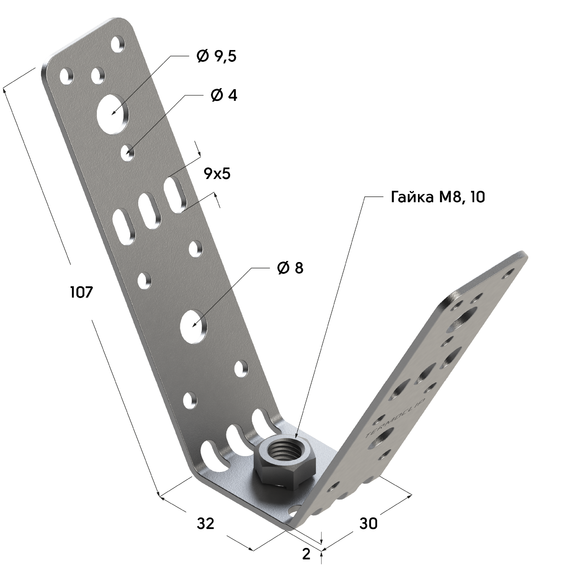

| Длина креплений, мм | Ширина, мм | Толщина металла, мм | Гайка | Вес, кг | Артикул |
| 107 | 30 | 2,0 | М8 | 0,1 | 09131001 |
| 107 | 30 | 2,0 | М10 | 0,1 | 09131002 |
Нагрузки. Кронштейны
| Наименование | Максимальная растягивающая нагрузка Frec,кН |
| Кронштейн Z-образный | 0,6 |
| Кронштейн L-образный | 0,6 |
| Кронштейн V-образный c виброгасителем | 0,6 |
| Кронштейн A-образный | 0,6 |
| Кронштейн V-образный М8 | 2,0 |
| Кронштейн V-образный М10 | 3,0 |
| Кронштейн подвесной для ленты перфорированной | 1,5 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение — без сварки.
- Конструктивные элементы обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций воздуховодов, для крепления к профнастилу и подвешивания легких и средних профилей монтажных систем.

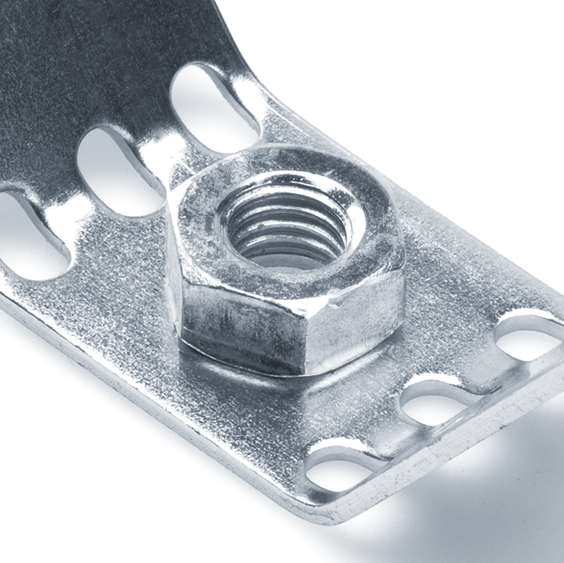

- Кронштейн предназначен для виброизолированного подвешивания вентиляционных каналов, со встроенным звукоизолирующим элементом и сквозным отверстием для резьбовых шпилек М8/М10.
- Возможность регулировки.

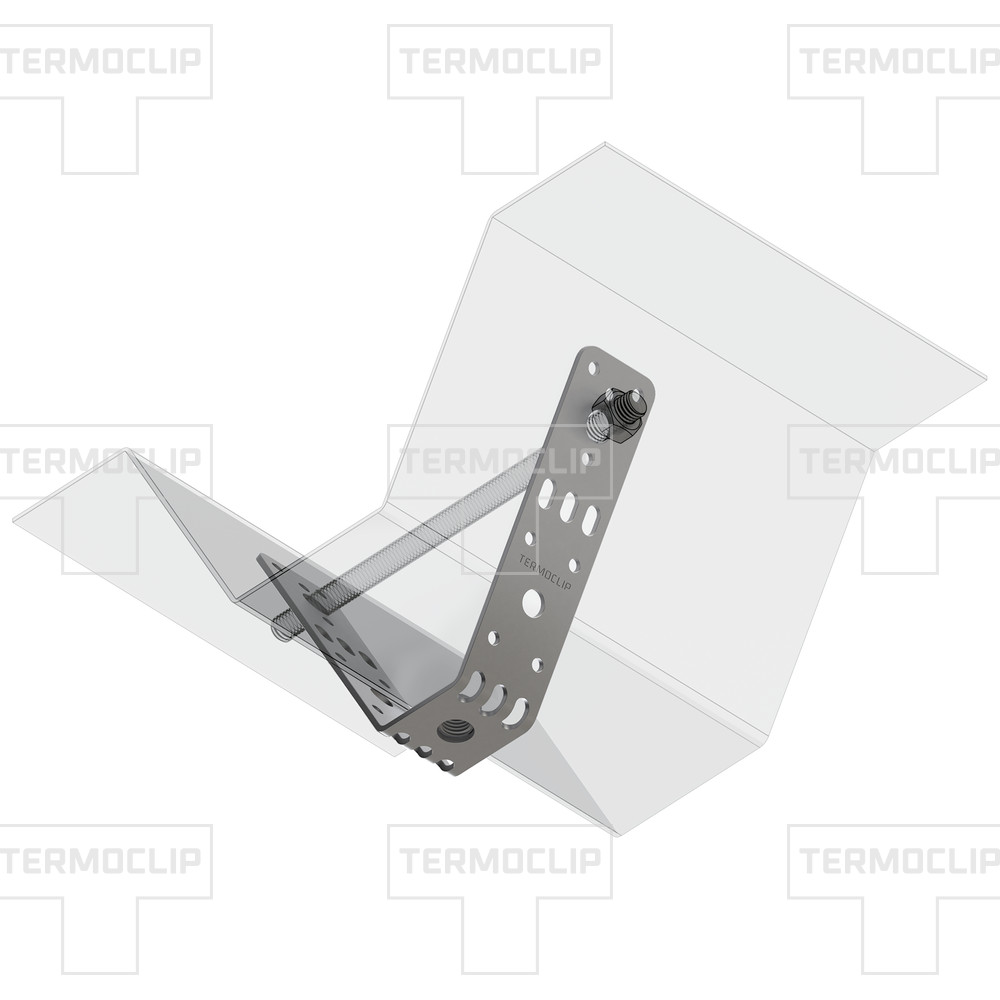

- Технологические прорези в кронштейне обеспечивают простой и быстрый монтаж к профнастилу.
- Снижение трудозатрат при монтаже.
Преимущества Кронштейн V-образный TDV 2F
- Основой для хорошей развязки от корпусного шума является высокоэластичный пружинный элемент — виброизолятор;
- Пружинящий элемент — виброизолятор интегрирован в кронштейн для воздуховода;
- Идеальная приспособляемость к размерам канала благодаря расчетным местам сгиба;
- Простое крепление к воздуховоду заклёпками или самонарезными винтами;
- Кронштейн может быть подвешен на резьбовом стержне или закреплен прямо на строительной конструкции.
