Кронштейн подвесной для ленты перфорированной TBH 12-25 1,2F
Назначение:
Для установки воздуховодов круглого сечения на потолке. Перфорированная лента: 12-19 мм, макс. толщина 2,5 мм.Материал:
Сталь, гальваническое покрытие цинком. Этилен-пропиленовый каучук.- Применение
- Серт.
- Каталог PDF

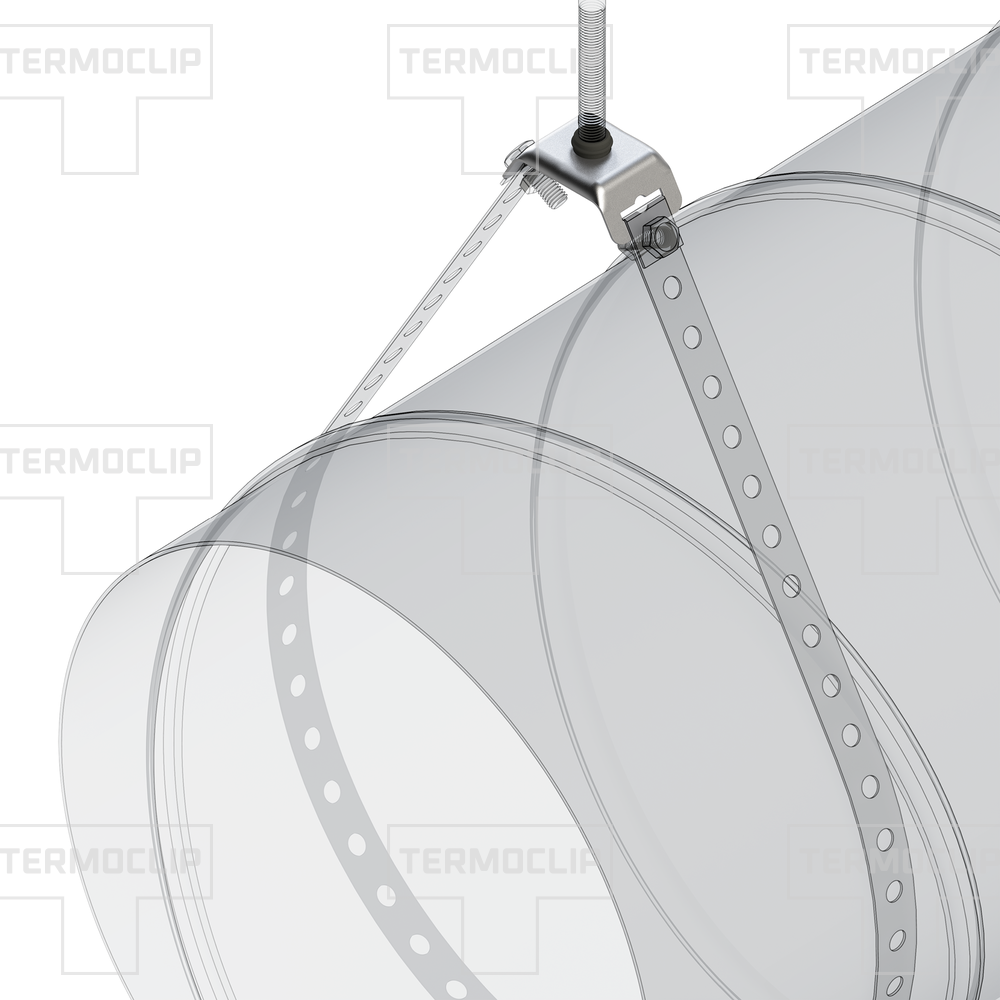

Применение Кронштейн подвесной для ленты перфорированной TBH 12-25 1,2F
| Длина, мм | Ширина крепления ленты, мм | Толщина шайбы, мм | Вес, кг | Артикул |
| 60 | 12-19 | 1,2 | 0,03 | 09126001 |
Нагрузки. Кронштейны
| Наименование | Максимальная растягивающая нагрузка Frec,кН |
| Кронштейн Z-образный | 0,6 |
| Кронштейн L-образный | 0,6 |
| Кронштейн V-образный c виброгасителем | 0,6 |
| Кронштейн A-образный | 0,6 |
| Кронштейн V-образный М8 | 2,0 |
| Кронштейн V-образный М10 | 3,0 |
| Кронштейн подвесной для ленты перфорированной | 1,5 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение — без сварки.
- Конструктивные элементы обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций круглых воздуховодов.
- Кронштейн подвесной предназначен для круглых спирально-фланцевых труб всех размеров, со встроенным звукоизолирующим элементом и сквозным отверстием для резьбовых шпилек.
- Технологические прорези в кронштейне обеспечивают быстрый монтаж круглых воздуховодов при помощи перфорированной ленты.
- Возможность регулировки.
- Снижение трудозатрат при монтаже.
Преимущества Кронштейн подвесной для ленты перфорированной TBH 12-25 1,2F
- Простота установки.
- Подходит для круглых спирально-фланцевых труб всех размеров.
- Встроенный звукоизолирующий элемент со сквозным отверстием для резьбовых шпилек M8/M10.
