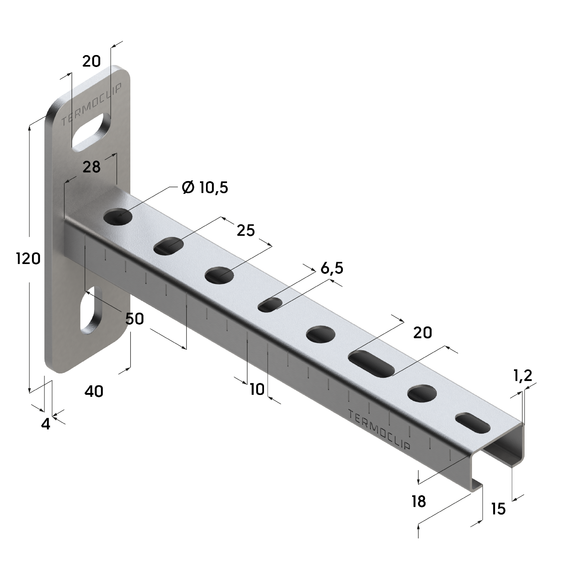

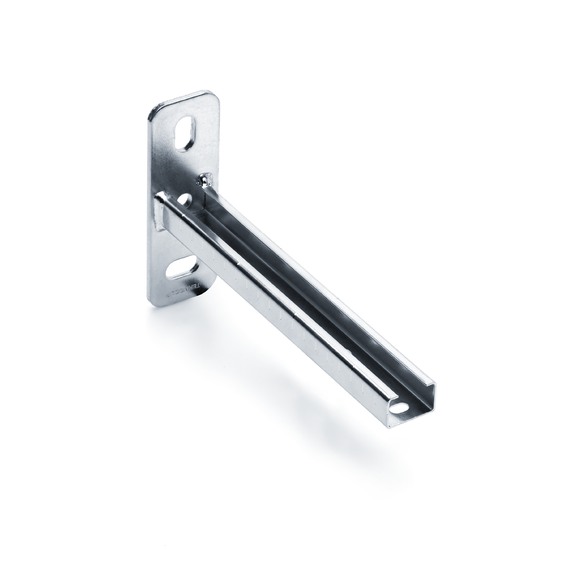

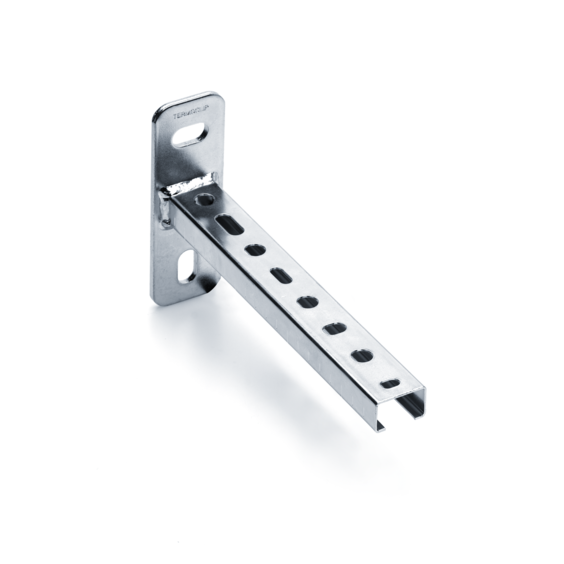

Монтажная консоль TCA 28x18x1,0 / 28x18x1,2

Назначение:

Предназначены для монтажа легких инженерных систем на расстоянии от пола, стен и потолочных конструкций зданий и сооружений. В комбинации с различными элементами монтажных систем дают возможность получать сложные 120 пространственные конструкции. Могут использоваться в виде опор. Идеально подходит в качестве выступающей консоли несущей конструкции трассы трубопровода. Возможность использования в качестве консольной балки 6 для крепления вентиляционных каналов и кабельных лотков. В сочетании с седлообразными и торцовыми фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.

Материал:

Сталь 1,0/1,2 мм, гальваническое покрытие цинком.

Применение

Серт.
Каталог PDF

Артикул	Наименование, маркировка, типоразмер изделия
09104001	Консоль ТСА 28х18х1,2-200 (30/10 шт/кор)
09104002	Консоль ТСА 28х18х1,2-300 (20/10 шт/кор)
09104004	Консоль ТСА 28х18х1,2-500 (20/10 шт/кор)

Нагрузки. Монтажные консоли

Консоль	Рекомендуемая максимальная нагрузка F_rec,кН	Тип пролета L,м
		0,2	0,3	0,4	0,5
28х18х1,0	Допускаемая нагрузка F [кН] Схема 1,3	0,5	0,31	-	-
28х18х1,0	Допускаемая нагрузка F [кН] Схема 2	0,22	0,12	-	-
28х18х1,2	Допускаемая нагрузка F [кН] Схема 1,3	0,55	0,37	-	-
28х18х1,2	Допускаемая нагрузка F [кН] Схема 2	0,28	0,18	-	-
		0,24	0,32	0,44	0,56
28х30х1,8	Допускаемая нагрузка F [кН] Схема 1,3	1,59	1,10	0,78	0,59
28х30х1,8	Допускаемая нагрузка F [кН] Схема 2	0,80	0,53	0,39	0,28

Консоль	Рекомендуемая максимальная нагрузка F_rec,кН	Тип пролета L,м
		0,24	0,32	0,4	0,48	0,56	0,80
38х40х2,0	Допускаемая нагрузка F [кН] Схема 1,3	3,22	2,43	1,89	1,62	1,38	0,95
38х40х2,0	Допускаемая нагрузка F [кН] Схема 2	1,53	1,15	0,92	0,76	0,61	0,44

Консоль	Рекомендуемая максимальная нагрузка F_rec,кН	Тип пролета L,м
		0,2	0,4	0,6	0,8
41х21х2,0	Допускаемая нагрузка F [кН] Схема 1-3	1,2	0,56	-	-
41х21х2,0	Допускаемая нагрузка F [кН] Схема 2	0,51	0,23	-	-
		0,2	0,4	0,6	0,8
41х41х2,0	Допускаемая нагрузка F [кН] Схема 1-3	4,00	2,00	1,67	1,16
41х41х2,0	Допускаемая нагрузка F [кН] Схема 2	2,00	1,00	0,71	0,42
		0,4	0,6	0,8	1,0
41х62х2,5	Допускаемая нагрузка F [кН] Схема 1-3	4,26	2,81	2,17	1,68
41х62х2,5	Допускаемая нагрузка F [кН] Схема 2	2,18	1,39	1,09	0,77

Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».

Монтаж

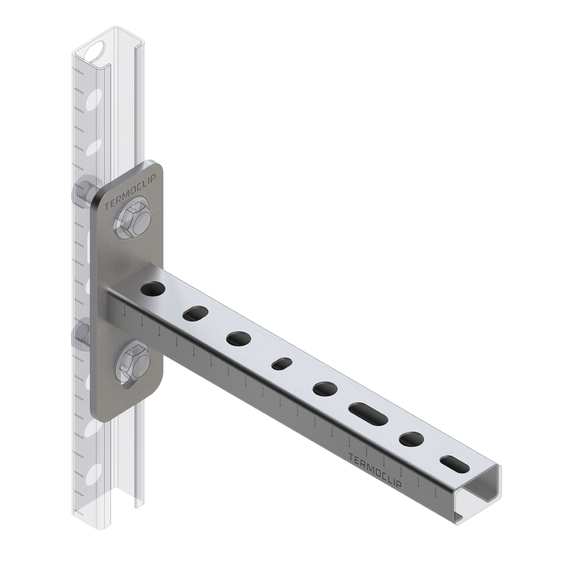

Соединение — без сварки. Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
Форма отверстий в основании и профиле обеспечивает точную и удобную регулировку.
Сантиметровая шкала обеспечивает быстроту и качество сборки монтажных систем.
Возможность сборки и регулировки с двух сторон.

Преимущества Консоль TCA 28x18

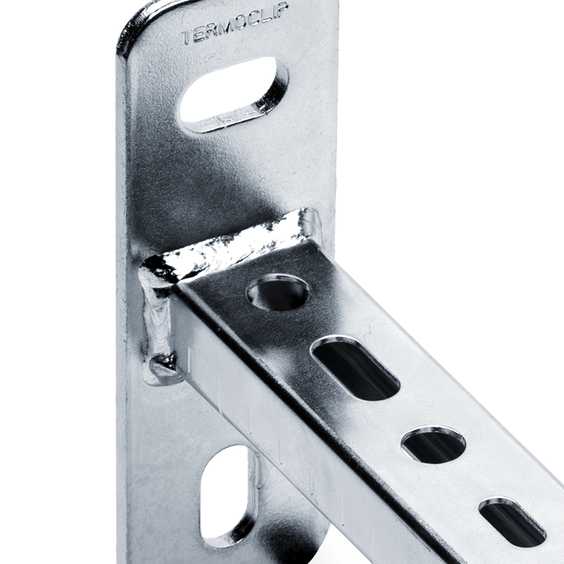

Повышенное качество сварных соединений и оптимизированное поперечное сечение профиля обеспечивают высокие физико-механические показатели по прочности на изгиб и прочности к тяговым усилиям;
Наличие маркировочных рисок — сантиметровой шкалы обеспечивает быстроту и качество сборки монтажных систем, возможность сборки и регулировки с двух сторон;
Геометрия сечения профиля адаптирована под крепежные элементы;
Многофункциональные эксплуатационные возможности;
Пазы в пяте консоли дают возможность регулировки её положения;
Возможность применения в качестве опорной балки для монтажа вентиляционных каналов;
Большая вариабельность в зависимости от длины профиля;
Высокая долговечность и эстетический внешний вид изделия.
