Консоль 41х41х2.0. Купить
  • Консоль 41х41х2.0. Монтажная консоль 41х41х2.0
    Консоль 41х41х2.0. Монтажная консоль 41х41х2.0
  • Консоль 41х41х2.0. Монтажная консоль 41х41х2.0
    Консоль 41х41х2.0. Монтажная консоль 41х41х2.0
  • Консоль 41х41х2.0. Монтажная консоль 41х41х2.0
    Консоль 41х41х2.0. Монтажная консоль 41х41х2.0

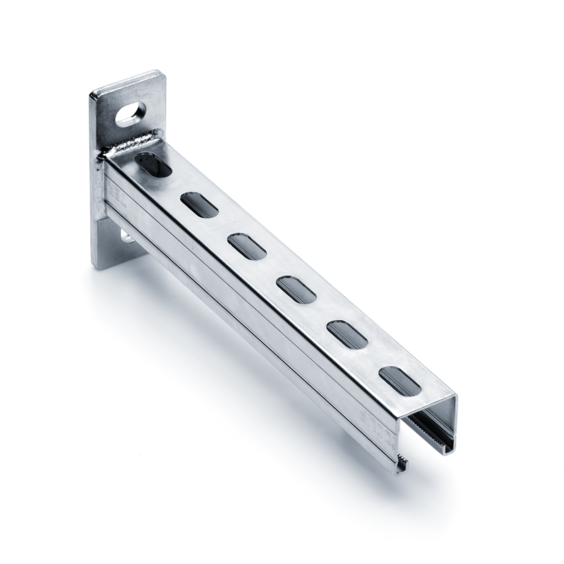

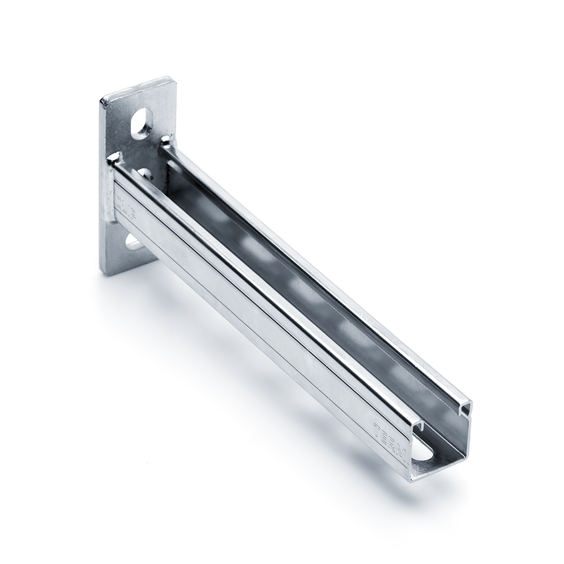

Монтажная консоль 41х41х2.0

Как заказать?

Добавьте изделие в Заказ, затем отправьте Заявку.

в заказе ...

Отдел монтажных систем:

+7 499 653 59 94
zakaz@termoclip.ru

Региональные менеджеры:

Выбрать регион

Презентация линейки изделий Консоли Termoclip

Перейти на сайт

Материал:

Сталь 2,0 мм, гальваническое покрытие цинком.

Назначение:

Предназначена для использования при монтаже тяжелых инженерных систем с выносом на расстояние от пола, стен и потолочных конструкций зданий и сооружений. В сочетании с оснасткой монтажных систем дает возможность получать сложные пространственные конструкции. Возможно использование в виде самостоятельных опор и в составе модульных решений опор. Конструктивные особенности и достаточно широкий номенклатурный ряд в сочетании с дополнительными элементами крепежа позволяют решать различные задачи раскрепления с учетом сложного геометрического расположения несущих конструкций и оснований.

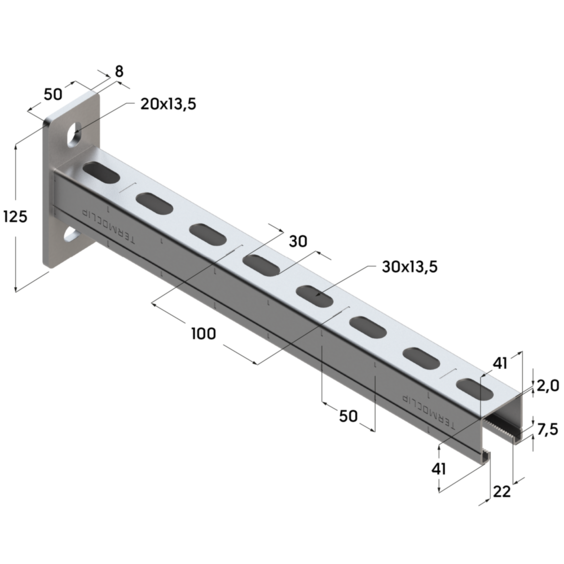

Сечение профиля, мм Длина, мм Толщина металла, мм Вес, кг Артикул
41x41 200 2,0 0,75 09372001
41x41 300 2,0 0,96 09372002
41x41 400 2,0 1,15 09372003
41x41 500 2,0 1,35 09372004
41x41 600 2,0 1,56 09372005
41x41 1000 2,0 2,37 09372006
Нагрузки. Монтажные консоли
Консоль Рекомендуемая максимальная нагрузка Frec,кН Тип пролета L,м
    0,2 0,3 0,4 0,5
28х18х1,0 Допускаемая нагрузка F [кН] Схема 1,3 0,5 0,31 - -
28х18х1,0 Допускаемая нагрузка F [кН] Схема 2 0,22 0,12 - -
28х18х1,2 Допускаемая нагрузка F [кН] Схема 1,3 0,55 0,37 - -
28х18х1,2 Допускаемая нагрузка F [кН] Схема 2 0,28 0,18 - -
    0,24 0,32 0,44 0,56
28х30х1,8 Допускаемая нагрузка F [кН] Схема 1,3 1,59 1,10 0,78 0,59
28х30х1,8 Допускаемая нагрузка F [кН] Схема 2 0,80 0,53 0,39 0,28
Консоль Рекомендуемая максимальная нагрузка Frec,кН Тип пролета L,м
    0,24 0,32 0,4 0,48 0,56 0,80
38х40х2,0 Допускаемая нагрузка F [кН] Схема 1,3 3,22 2,43 1,89 1,62 1,38 0,95
38х40х2,0 Допускаемая нагрузка F [кН] Схема 2 1,53 1,15 0,92 0,76 0,61 0,44
Консоль Рекомендуемая максимальная нагрузка Frec,кН Тип пролета L,м
    0,2 0,4 0,6 0,8
41х21х2,0 Допускаемая нагрузка F [кН] Схема 1-3 1,2 0,56 - -
41х21х2,0 Допускаемая нагрузка F [кН] Схема 2 0,51 0,23 - -
    0,2 0,4 0,6 0,8
41х41х2,0 Допускаемая нагрузка F [кН] Схема 1-3 4,00 2,00 1,67 1,16
41х41х2,0 Допускаемая нагрузка F [кН] Схема 2 2,00 1,00 0,71 0,42
    0,4 0,6 0,8 1,0
41х62х2,5 Допускаемая нагрузка F [кН] Схема 1-3 4,26 2,81 2,17 1,68
41х62х2,5 Допускаемая нагрузка F [кН] Схема 2 2,18 1,39 1,09 0,77
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
  • Подходит в качестве консоли несущей конструкции трассы трубопровода.
  • Возможность использования в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков.
  • В сочетании с седельными и торцовыми фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.
  • Устойчивая настенная консоль для арматуры и приборов.
  • Подходит для двустороннего монтажа участков трубопровода, то есть с нижним и верхним расположением.

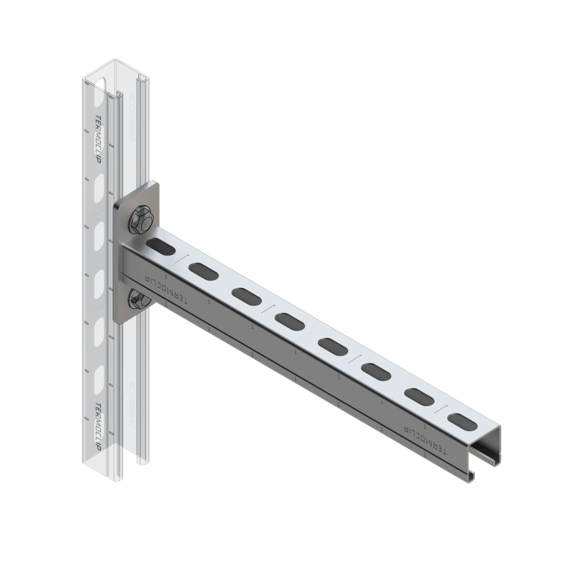

  • Консоль с надежной закругленной опорной пластиной для монтажа на профиле.
  • Надежный кронштейн при поддержке усиливающей опоры.
  • Для виброизоляционного крепления к стене таких агрегатов, как, например, вентиляторы и кондиционеры, насосы, домовая водопроводная станция и т.д.
  • Уменьшение уровня вибрации в среднем на 17 дБ(А) благодаря виброизолятору крепления кондиционеров к стене, когда нет особых требований к виброизоляции.
Преимущества Консоль 41х41х2.0

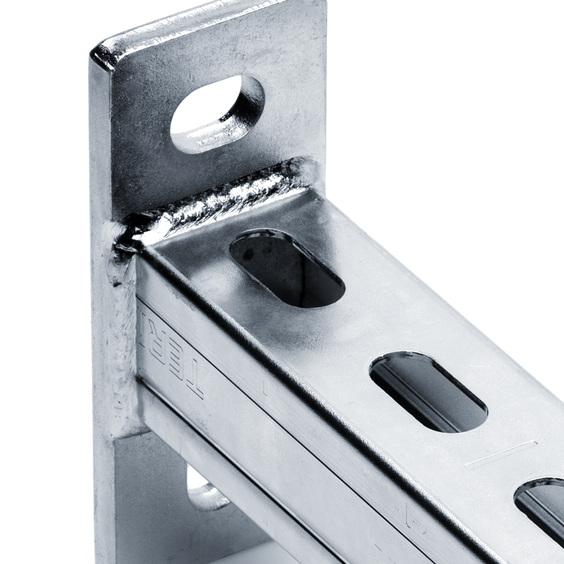

  1. Выдерживает высокие нагрузки благодаря надежной опорной плите.
  2. Единое направление продольных пазов в опорной плите обеспечивает хорошую выверку консоли по высоте при крепеже на профиле.
  3. Хорошая адаптация к строительным требованиям благодаря разным длинам.
  4. Аккуратный внешний вид благодаря использованию заглушек.
  5. Охват кромок опорной плиты для улучшения внешнего вида.
  6. Простая юстировка по высоте при монтаже в канавке профиля.
  7. Рациональный монтаж благодаря предварительной сборке деталей.
  8. В номенклатуре изделий имеются консоли разной длины в зависимости от применяемости.
  9. Возможность регулирования расстояний между креплениями на консоли
