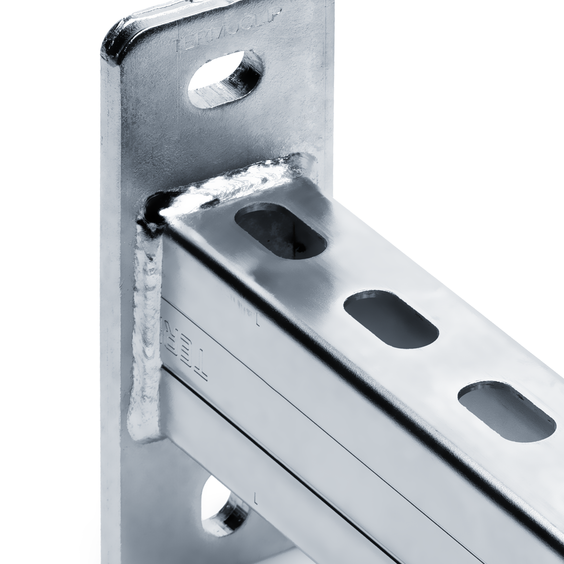

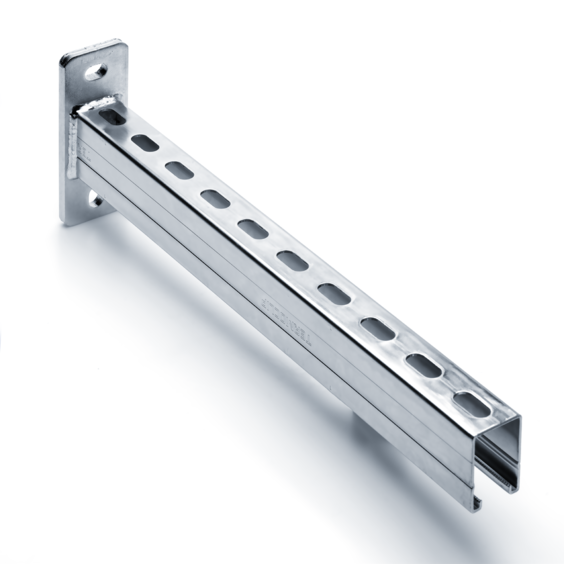

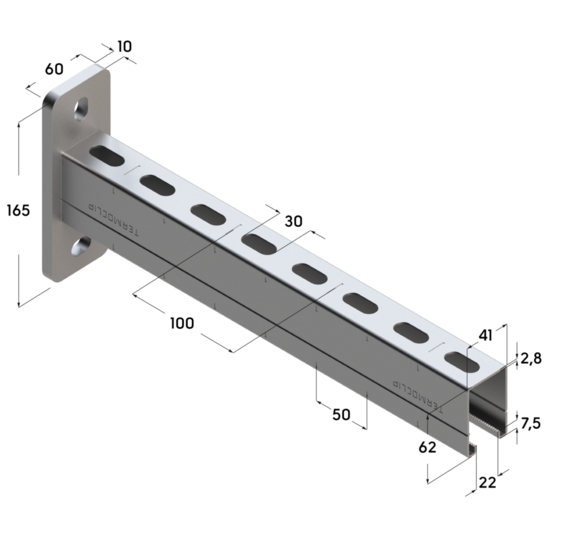

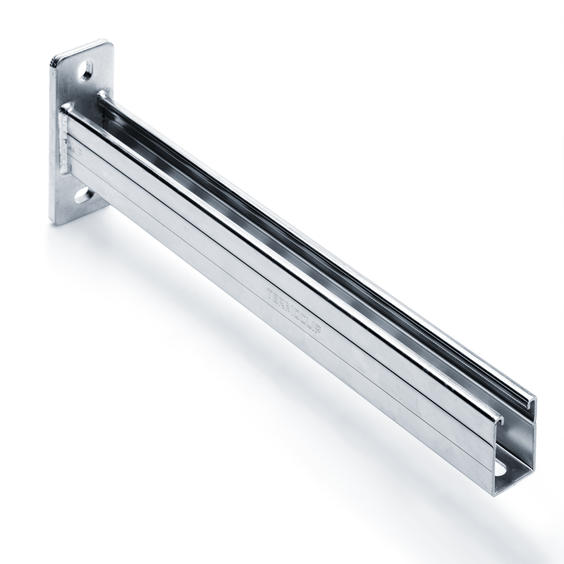

Консоль TCA 41х62. Монтажная консоль TCA 41х62х2,5
Монтажная консоль TCA 41х62х2,5
Назначение:
Предназначена для использования при монтаже тяжелых инженерных систем с выносом на расстояние от пола, стен и потолочных конструкций зданий и сооружений. В сочетании с оснасткой монтажных систем дает возможность получать сложные пространственные конструкции. Возможно использование в виде самостоятельных опор и в составе модульных решений опор. Конструктивные особенности и достаточно широкий номенклатурный ряд в сочетании с дополнительными элементами крепежа позволяют решать различные задачи раскрепления с учетом сложного геометрического расположения несущих конструкций и оснований.Материал:
Сталь 2,5 мм, гальваническое покрытие цинком.| Сечение профиля, мм | Длина, мм | Толщина металла, мм | Артикул | |
| 41x62 | 300 | 2,5 | 09373004 | |
| 41x62 | 300 | 2,5 | Hdg | 09373101 |
| 41x62 | 400 | 2,5 | 09373005 | |
| 41x62 | 400 | 2,5 | Hdg | 09373104 |
| 41x62 | 500 | 2,5 | 09373001 | |
| 41x62 | 500 | 2,5 | Hdg | |
| 41x62 | 600 | 2,5 | 09373006 | |
| 41x62 | 600 | 2,5 | Hdg | 09373106 |
| 41x62 | 800 | 2,5 | 09373002 | |
| 41x62 | 800 | 2,5 | Hdg | 09373102 |
| 41x62 | 1000 | 2,5 | 09373003 | |
| 41x62 | 1000 | 2,5 | Hdg | 09373103 |
Номенклатура:
| Артикул | Наименование, маркировка, типоразмер изделия |
| 09373004 | Консоль ТСА 41x62x2,5- 300 (12/4 шт/кор) |
| 09373101 | Консоль ТСА 41x62x2,5- 300 Hdg (12/4 шт/кор) |
| 09373005 | Консоль ТСА 41x62x2,5- 400 (4 шт/кор) |
| 09373104 | Консоль ТСА 41x62x2,5- 400 Hdg (4 шт/кор) |
| 09373001 | Консоль ТСА 41x62x2,5- 500 (4 шт/кор) |
| Консоль ТСА 41x62x2,5- 500 Hdg (4 шт/кор) | |
| 09373006 | Консоль ТСА 41x62x2,5- 600 (4 шт/кор) |
| 09373106 | Консоль ТСА 41x62x2,5- 600 Hdg (4 шт/кор) |
| 09373002 | Консоль ТСА 41x62x2,5- 800 (4 шт/кор) |
| 09373102 | Консоль ТСА 41x62x2,5- 800 Hdg (4 шт/кор) |
| 09373003 | Консоль ТСА 41x62x2,5-1000 (4 шт/кор) |
| 09373103 | Консоль ТСА 41x62x2,5-1000 Hdg (4 шт/кор) |
Нагрузки. Монтажные консоли
| Консоль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | |||
| 0,2 | 0,3 | 0,4 | 0,5 | ||
| 28х18х1,0 | Допускаемая нагрузка F [кН] Схема 1,3 | 0,5 | 0,31 | - | - |
| 28х18х1,0 | Допускаемая нагрузка F [кН] Схема 2 | 0,22 | 0,12 | - | - |
| 28х18х1,2 | Допускаемая нагрузка F [кН] Схема 1,3 | 0,55 | 0,37 | - | - |
| 28х18х1,2 | Допускаемая нагрузка F [кН] Схема 2 | 0,28 | 0,18 | - | - |
| 0,24 | 0,32 | 0,44 | 0,56 | ||
| 28х30х1,8 | Допускаемая нагрузка F [кН] Схема 1,3 | 1,59 | 1,10 | 0,78 | 0,59 |
| 28х30х1,8 | Допускаемая нагрузка F [кН] Схема 2 | 0,80 | 0,53 | 0,39 | 0,28 |
| Консоль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | |||||
| 0,24 | 0,32 | 0,4 | 0,48 | 0,56 | 0,80 | ||
| 38х40х2,0 | Допускаемая нагрузка F [кН] Схема 1,3 | 3,22 | 2,43 | 1,89 | 1,62 | 1,38 | 0,95 |
| 38х40х2,0 | Допускаемая нагрузка F [кН] Схема 2 | 1,53 | 1,15 | 0,92 | 0,76 | 0,61 | 0,44 |
| Консоль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | |||
| 0,2 | 0,4 | 0,6 | 0,8 | ||
| 41х21х2,0 | Допускаемая нагрузка F [кН] Схема 1-3 | 1,2 | 0,56 | - | - |
| 41х21х2,0 | Допускаемая нагрузка F [кН] Схема 2 | 0,51 | 0,23 | - | - |
| 0,2 | 0,4 | 0,6 | 0,8 | ||
| 41х41х2,0 | Допускаемая нагрузка F [кН] Схема 1-3 | 4,00 | 2,00 | 1,67 | 1,16 |
| 41х41х2,0 | Допускаемая нагрузка F [кН] Схема 2 | 2,00 | 1,00 | 0,71 | 0,42 |
| 0,4 | 0,6 | 0,8 | 1,0 | ||
| 41х62х2,5 | Допускаемая нагрузка F [кН] Схема 1-3 | 4,26 | 2,81 | 2,17 | 1,68 |
| 41х62х2,5 | Допускаемая нагрузка F [кН] Схема 2 | 2,18 | 1,39 | 1,09 | 0,77 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Подходит в качестве консоли несущей конструкции трассы трубопровода.
- Возможность использования в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков.
- В сочетании с седельными и торцовыми фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.
- Устойчивая настенная консоль для арматуры и приборов.
- Подходит для двустороннего монтажа участков трубопровода, то есть с нижним и верхним расположением.
- Консоль с надежной закругленной опорной пластиной для монтажа на профиле.
- Надежный кронштейн при поддержке усиливающей опоры.
- Для виброизоляционного крепления к стене таких агрегатов, как, например, вентиляторы и кондиционеры, насосы, домовая водопроводная станция и т.д.
- Уменьшение уровня вибрации в среднем на 17 дБ(А) благодаря виброизолятору крепления кондиционеров к стене, когда нет особых требований к виброизоляции.
Преимущества Консоль TCA 41х62
- Выдерживает высокие нагрузки благодаря надежной опорной плите.
- Единое направление продольных пазов в опорной плите обеспечивает хорошую выверку консоли по высоте при крепеже на профиле.
- Хорошая адаптация к строительным требованиям благодаря разным длинам.
- Аккуратный внешний вид благодаря использованию заглушек.
- Охват кромок опорной плиты для улучшения внешнего вида.
- Простая юстировка по высоте при монтаже в канавке профиля.
- Рациональный монтаж благодаря предварительной сборке деталей.
- В номенклатуре изделий имеются консоли разной длины в зависимости от применяемости.
- Возможность регулирования расстояний между креплениями на консоли
