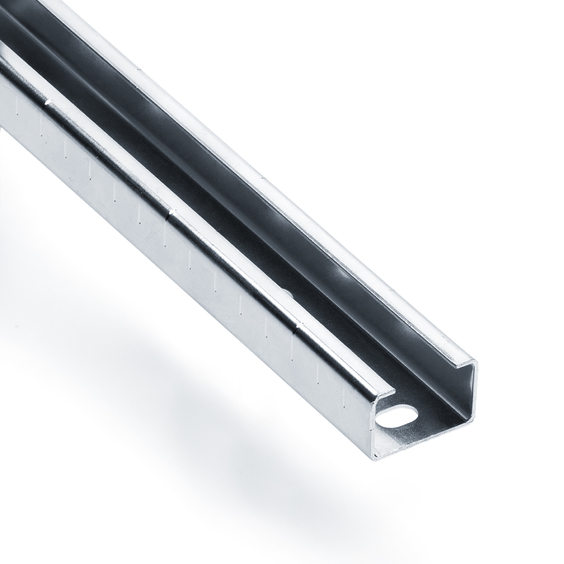

Профиль монтажный TSC 28х18х1,2
Назначение:
Профиль монтажный — шина, С-образной формы предназначен для быстрого горизонтального и вертикального монтажа легких инженерных систем, систем вентиляции и кондиционирования, электроснабжения, трубопроводов, а также для изготовления стенных консолей, стеллажей и рам различного типа. Рекомендуется для применения в сухих и влажных помещениях.Материал:
Сталь 1,0 / 1,2 мм, горячее цинкование.Сечение, мм | Длина, мм | Толщина металла, мм | Вес, кг | Артикул |
28x18 | 2000 | 1,2 | 1,18 | 09101001 |
28x18 | 3000 | 1,2 | 1,77 | 09101002 |
28x18 | 6000 | 1,2 | 3,54 | 09101003 |
Нагрузки. Монтажный профиль
Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
0,5 | 0,75 | 1,0 | ||
28х18х1,0 | Допускаемая нагрузка F [кН] | 0,34 | 0,22 | 0,17 |
28х18х1,2 | Допускаемая нагрузка F [кН] | 0,43 | 0,29 | 0,19 |
28х30х1,8 | Допускаемая нагрузка F [кН] | 1,3 | 0,87 | 0,65 |
Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
1,0 | 2,0 | 3,0 | ||
38х40х2,0 | Допускаемая нагрузка F [кН] | 1,53 | 0,68 | 0,3 |
Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
1,0 | 2,0 | 4,0 | ||
41х21х2,0 | Максимальная рекомендуемая статическая нагрузка | 0,49 | 0,19 | - |
41х41х2,0 | Максимальная рекомендуемая статическая нагрузка | 1,75 | 0,63 | 0,12 |
41х62х2,5 | Максимальная рекомендуемая статическая нагрузка | 3,99 | 1,89 | 0,45 |
Профиль | Вес профиля | Поперечное сечение | Момент инерции | Модуль упругости | ||
кг/м | Δ см2 | см4 | см3 | |||
Iy | Iz | Wy | Wz | |||
28х18х1,0 | 0,51 | 0,59 | 0,27 | 0,77 | 0,28 | 0,58 |
28х18х1,2 | 0,66 | 0,84 | 0,36 | 0,96 | 0,34 | 0,71 |
28х30х1,8 | 1,25 | 1,59 | 1,77 | 2,09 | 1,02 | 1,49 |
38х40х2,0 | 2,00 | 2,52 | 5,39 | 6,18 | 2,40 | 3,25 |
41х21х2,0 | 1,44 | 1,72 | 0,97 | 4,66 | 0,89 | 2,27 |
41х41х2,0 | 2,06 | 2,57 | 5,33 | 7,69 | 2,58 | 3,75 |
41х62х2,5 | 3,27 | 4,05 | 17,70 | 12,90 | 5,62 | 6,29 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение монтажного профиля — без сварки. Соединительные конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.

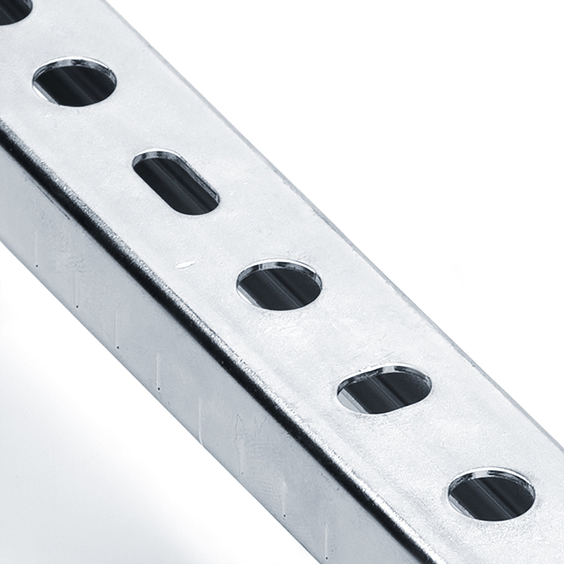

- Форма отверстий в профиле обеспечивает точную и удобную регулировку.
- Сантиметровая шкала обеспечивает быстроту и качество сборки монтажных систем.
- Возможность сборки и регулировки с двух сторон.
- Снижение трудозатрат при монтаже.
Преимущества Профиль монтажный TSC 28х18х1,2

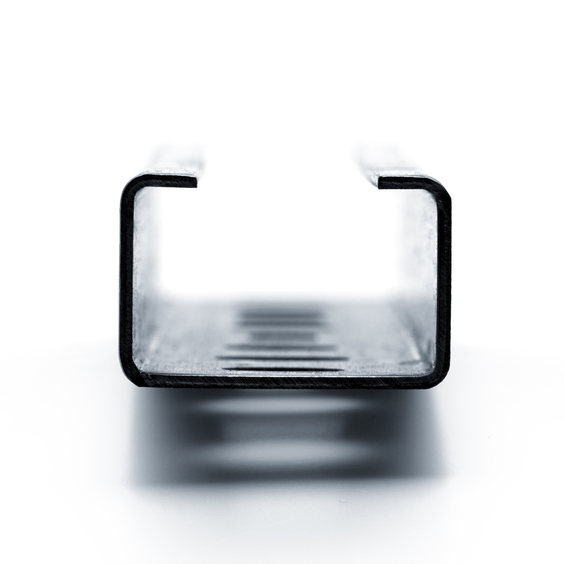

- Оптимизированное поперечное сечение профиля обеспечивает высокие физико-механические показатели по прочности на изгиб и прочности к тяговым усилиям;
- Наличие маркировочных рисок — сантиметровой шкалы обеспечивает быстроту и качество сборки монтажных систем, возможность сборки и регулировки с двух сторон;
- Геометрия сечения профиля адаптирована под крепежные элементы;
- Высокая долговечность и эстетический внешний вид изделия.
