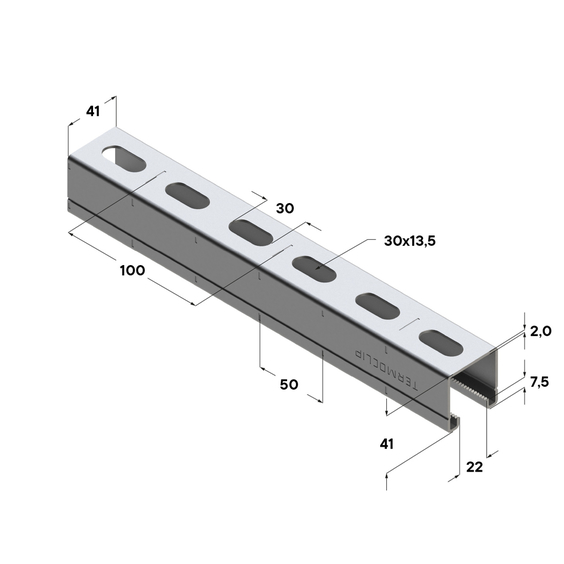

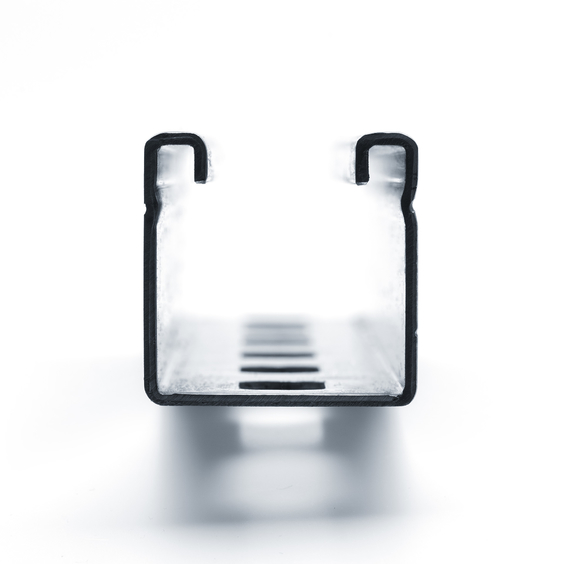

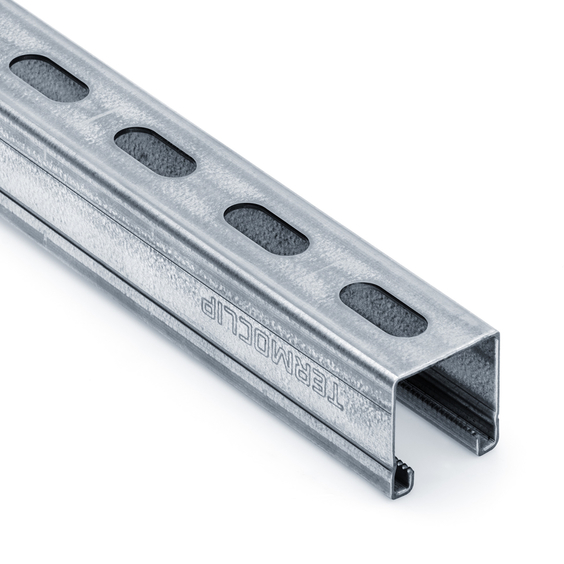

Профиль монтажный TSC 41х41x2,0
Назначение:
Профиль монтажный — траверса С-образной формы предназначен для горизонтального и вертикального монтажа тяжелых инженерных систем, оборудования систем вентиляции и кондиционирования, установок электроснабжения, элементов трубопроводов, также для изготовления стенных консолей пристенного монтажа, рам оснований различного типа под оборудование. Возможно замещение на основе сконструированных модулей серийных опор ГОСТ для раскрепления технологических трубопроводов. Рекомендуется для применения в сухих и влажных помещениях.Материал:
Сталь 2,0 мм, горячее цинкование.| Артикул | Наименование, маркировка, типоразмер изделия |
| 09369002 | Профиль TSC 41х 41x2,0-3000 Zn275 (6шт/кор) |
| 09369004 | Профиль TSC 41х 41x2,0-3000 Zn600 (6шт/кор) |
| 09369003 | Профиль TSC 41х 41x2,0-6000 Zn275 (4 шт/кор) |
| 09369005 | Профиль TSC 41х 41x2,0-6000 Zn600 (4 шт/кор) |
Нагрузки. Монтажный профиль
| Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
| 0,5 | 0,75 | 1,0 | ||
| 28х18х1,0 | Допускаемая нагрузка F [кН] | 0,34 | 0,22 | 0,17 |
| 28х18х1,2 | Допускаемая нагрузка F [кН] | 0,43 | 0,29 | 0,19 |
| 28х30х1,8 | Допускаемая нагрузка F [кН] | 1,3 | 0,87 | 0,65 |
| Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
| 1,0 | 2,0 | 3,0 | ||
| 38х40х2,0 | Допускаемая нагрузка F [кН] | 1,53 | 0,68 | 0,3 |
| Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
| 1,0 | 2,0 | 4,0 | ||
| 41х21х2,0 | Максимальная рекомендуемая статическая нагрузка | 0,49 | 0,19 | - |
| 41х41х2,0 | Максимальная рекомендуемая статическая нагрузка | 1,75 | 0,63 | 0,12 |
| 41х62х2,5 | Максимальная рекомендуемая статическая нагрузка | 3,99 | 1,89 | 0,45 |
| Профиль | Вес профиля | Поперечное сечение | Момент инерции | Модуль упругости | ||
| кг/м | Δ см2 | см4 | см3 | |||
| Iy | Iz | Wy | Wz | |||
| 28х18х1,0 | 0,51 | 0,59 | 0,27 | 0,77 | 0,28 | 0,58 |
| 28х18х1,2 | 0,66 | 0,84 | 0,36 | 0,96 | 0,34 | 0,71 |
| 28х30х1,8 | 1,25 | 1,59 | 1,77 | 2,09 | 1,02 | 1,49 |
| 38х40х2,0 | 2,00 | 2,52 | 5,39 | 6,18 | 2,40 | 3,25 |
| 41х21х2,0 | 1,44 | 1,72 | 0,97 | 4,66 | 0,89 | 2,27 |
| 41х41х2,0 | 2,06 | 2,57 | 5,33 | 7,69 | 2,58 | 3,75 |
| 41х62х2,5 | 3,27 | 4,05 | 17,70 | 12,90 | 5,62 | 6,29 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Идеально подходит и в качестве несущей конструкции для тяжелых вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей.
- Возможны конструктивные варианты для решения задач раскрепления технологических трубопроводов и оборудования.
- Имеются возможности по сборке пространственных каркасов рам для монтажа и установки оборудования.
- Разнообразные возможности использования при монтаже и установке стеллажей в сочетании с обширной программой модульных деталей.
- Форма отверстий в профиле обеспечивает точную и удобную регулировку. Сантиметровая шкала обеспечивает быстроту и качество сборки монтажных систем.
- Возможность сборки и регулировки с двух сторон.
Преимущества Профиль монтажный TSC 41х41x2,0
- Быстрое и рациональное крепление участков и трасс трубопроводов, вентиляционных каналов и воздуховодов.
- Штрихи деления шкалы сбоку и на стороне с канавкой упрощают работу по выверке крепежных элементов во время проведения монтажа и облегчают замер и раскрой профилей на месте строительных работ.
- Надежное крепление с боковым регулированием и регулированием по высоте.
- Высокая жесткость на изгиб благодаря оптимальным поперечным сечениям профилей.
- Построение конструкций с правильными статическими параметрами с помощью разнообразных соединительных деталей.
- Возможность использования с подходящими виброизоляционными элементами для всех монтажных профилей.
- Опрятный внешний вид благодаря заглушкам Termoclip.
- Несущие профили 41x21; 41x41 и 41x62 соответствуют требованиям креплений технологических трубопроводов.
