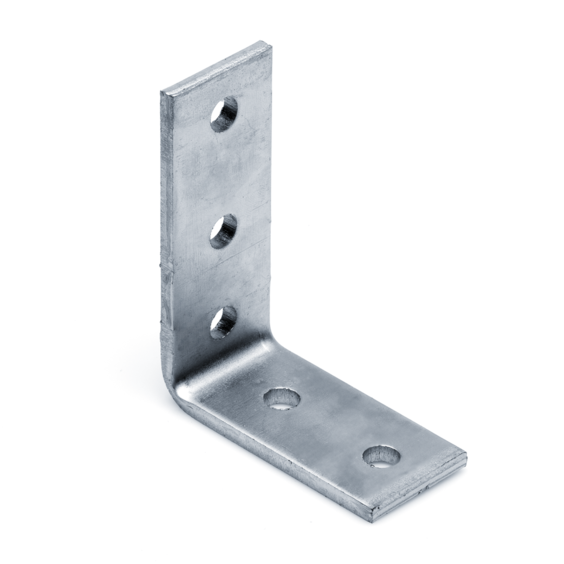

Уголок длинный 90˚ 38-41 6F5. Купить
  • Уголок длинный 90˚ 38-41 6F5. Уголок длинный 90˚ 38-41 6F5
    Уголок длинный 90˚ 38-41 6F5. Уголок длинный 90˚ 38-41 6F5
  • Уголок длинный 90˚ 38-41 6F5. Уголок длинный 90˚ 38-41 6F5
    Уголок длинный 90˚ 38-41 6F5. Уголок длинный 90˚ 38-41 6F5
  • Уголок длинный 90˚ 38-41 6F5. Уголок длинный 90˚ 38-41 6F5
    Уголок длинный 90˚ 38-41 6F5. Уголок длинный 90˚ 38-41 6F5

Уголок длинный 90˚ 38-41 6F5

Как заказать?

Добавьте изделие в Заказ, затем отправьте Заявку.

в заказе ...

Отдел монтажных систем:

+7 499 653 59 94
zakaz@termoclip.ru

Региональные менеджеры:

Выбрать регион

Материал:

Сталь, гальваническое покрытие цинком.

Назначение:

Соединительный элемент для монтажа рам, стеллажей, каркасов средних и тяжелых систем.

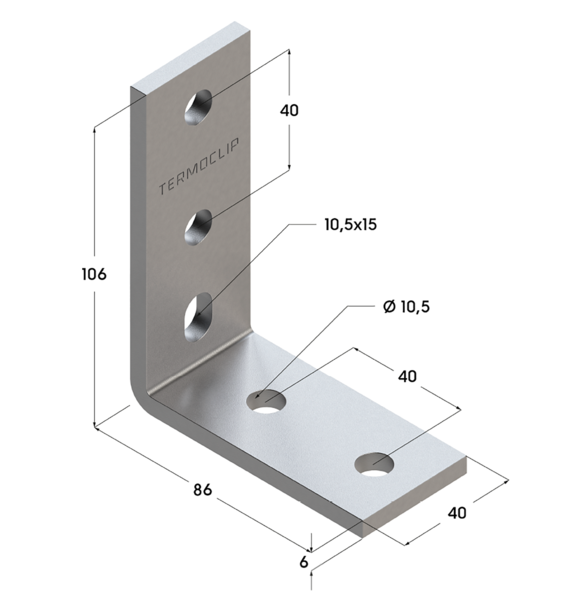

Длина, мм Ширина, мм Толщина металла, мм Вес, кг Артикул
86x106 40 6,0 0,3 09251001
Нагрузки. Уголки монтажные, уголки 3D, углы усиленные
Профиль Одинарное крепление М8 Макс. нагрузка Frec,кН Двойное крепление М8 Макс. нагрузка Frec,кН Крутящий момент,Нм
28х18 0,8 1,5 12
28х30 0,8 1,5 12
Профиль Одинарное крепление М10 Макс. нагрузка Frec,кН Двойное крепление М10 Макс. нагрузка Frec,кН Крутящий момент,Нм
38х40 0,8 1,5 15
41х21 0,8 1,5 15
41х41 1,0 2,0 20
41х62 2,0 4,0 25
Наименование Длина L,мм Макс. нагрузка Freс,кН Крутящий момент,Нм
Угол усиленный 38-41 100х100 4F4 80 4,0 20
Угол усиленный 38-41 200х200 4F10 180 1,8 20
Угол усиленный 38-41 207х160 4F6 150 1,8 20
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж

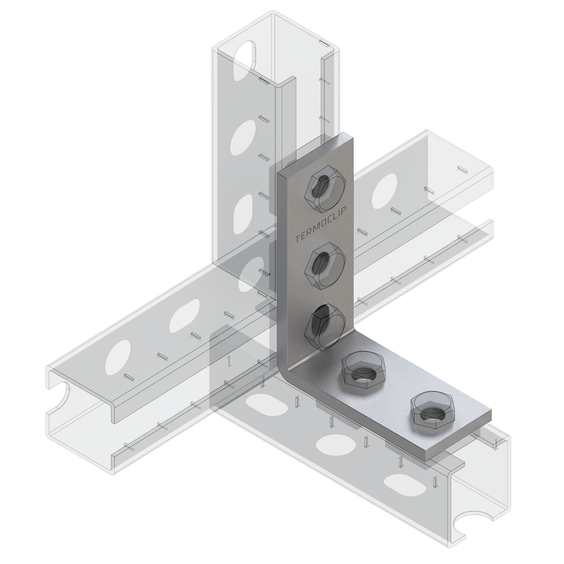

    Соединение - без сварки, конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций. Форма отверстий обеспечивают точную и удобную регулировку. Уголок может монтироваться в монтажный профиль с помощью - шестигранных болтов и гаек быстрого монтажа. Снижение трудозатрат при монтаже.
Преимущества Уголок длинный 90˚ 38-41 6F5
  1. Сооружение стабильных конструкций без сварки;
  2. Высокая гибкость и простой монтаж;
  3. Хорошая адаптация к ширине монтажных профилей;
  4. Возможности регулируемого монтажа.
