Уголок ТA 90° 28 4F4. Купить
-
![Уголок ТA 90° 28 4F4. Уголок ТA 90° 28 4F4]()
Уголок ТA 90° 28 4F4. Уголок ТA 90° 28 4F4 -
![Уголок ТA 90° 28 4F4. Уголок ТA 90° 28 4F4]()
Уголок ТA 90° 28 4F4. Уголок ТA 90° 28 4F4 -
![Уголок ТA 90° 28 4F4. Уголок ТA 90° 28 4F4]()
Уголок ТA 90° 28 4F4. Уголок ТA 90° 28 4F4

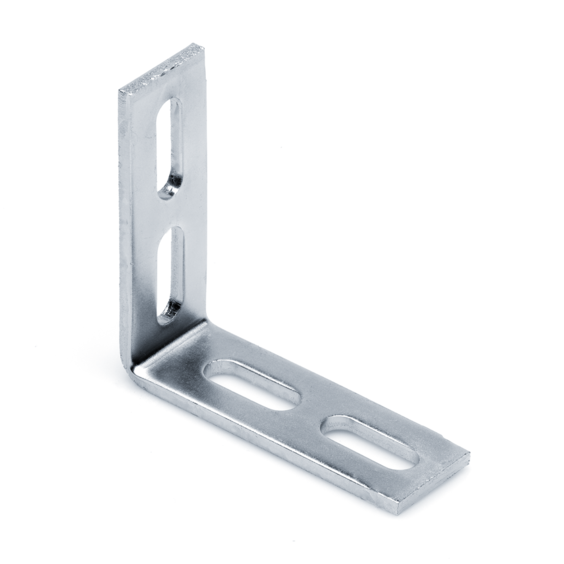

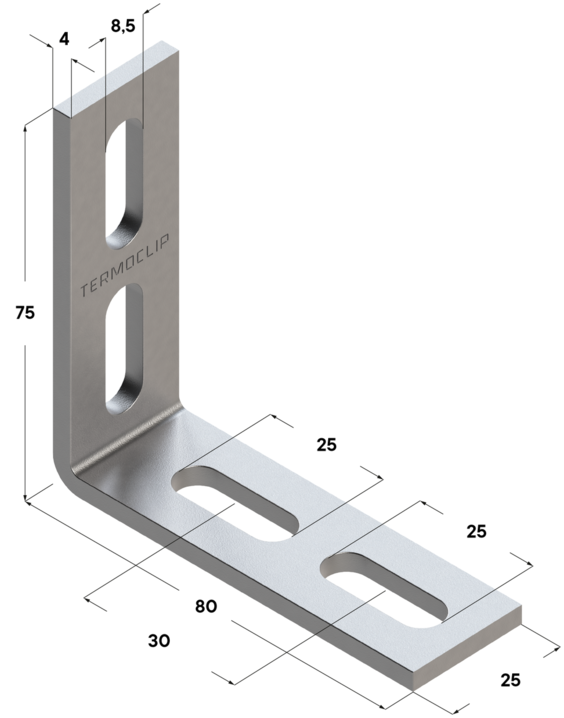

Уголок ТA 90° 28 4F4
Назначение:
Соединительный элемент для монтажа рам, стеллажей, каркасов для легких и средних систем.Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
- Каталог PDF
Применение Уголок ТA 90° 28 4F4
| Артикул | Наименование, маркировка, типоразмер изделия |
| 09120001 | Уголок TA 90 28 4F4 (160/20 шт/кор) |
Нагрузки. Уголки монтажные, уголки 3D, углы усиленные
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
| Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
| Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
| Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
| Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивает возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
- Форма отверстий обеспечивают точную и удобную регулировку.

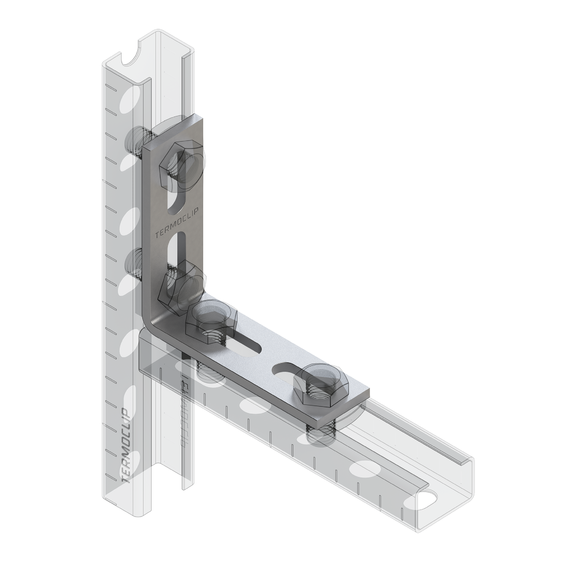

- Уголок может монтироваться в профиль монтажный с помощью шестигранных болтов и гаек быстрого монтажа.
- Снижение трудозатрат при монтаже.
Преимущества Уголок ТA 90° 28 4F4
- Сооружение стабильных конструкций без сварки.
- Высокая гибкость и простой монтаж.
- Хорошая адаптация к ширине монтажных профилей.
