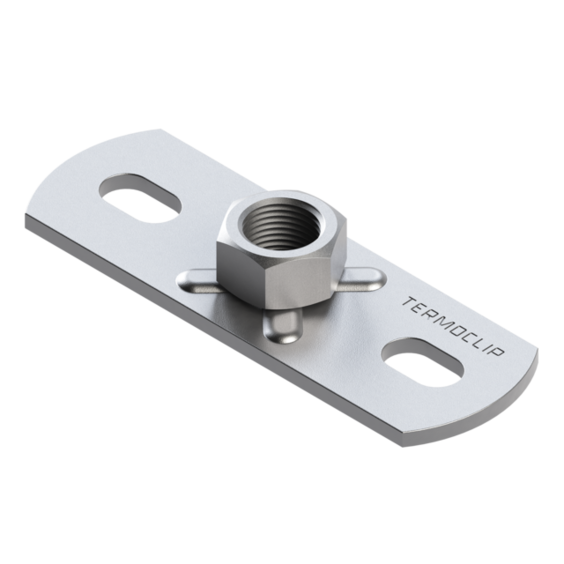

Пластина опорная для средних нагрузок TBP M 4F2
Назначение:
Применяется в качестве опоры при креплении к потолку или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания).Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
Применение Пластина опорная для средних нагрузок TBP M 4F2

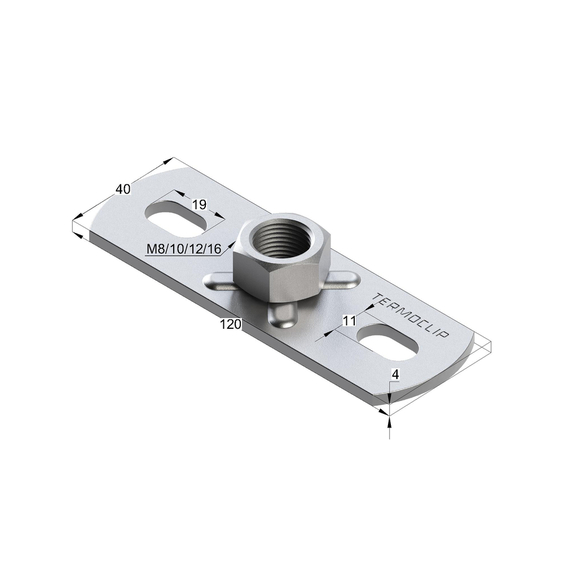

| Длина, мм | Ширина, мм | Толщина металла, мм | Гайка | Вес, кг | Артикул |
| 120 | 40 | 4,0 | М8 | 0,13 | 09124001 |
| 120 | 40 | 4,0 | М10 | 0,14 | 09124002 |
| 120 | 40 | 4,0 | М12 | 0,15 | 09124003 |
| 120 | 40 | 4,0 | М16 | 0,13 | 09124004 |
Нагрузки. Пластина опорная для малых и средних нагрузок
| Наименование | Гайка |
Рекомендуемая нагрузка, кН |
Разрушающая нагрузка (вертикальная), кН |
|
Пластина опорная для малых нагрузок TBP L 3F2 |
M8 | 1,9 | 6,5 |
|
Пластина опорная для малых нагрузок TBP L 3F2 |
M10 | 2,2 | |
| Пластина опорная для малых нагрузок TBP L 3F2 | M12 | 2,7 | |
|
Пластина опорная для средних нагрузок TBP M 4F2 |
M8 | 2,0 | |
|
Пластина опорная для средних нагрузок TBP M 4F2 |
M10 | 2,5 | |
|
Пластина опорная для средних нагрузок TBP M 4F2 |
M12 | 3,0 | |
| Пластина опорная для средних нагрузок TBP M 4F2 | M16 | 3,5 | 29,06 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».

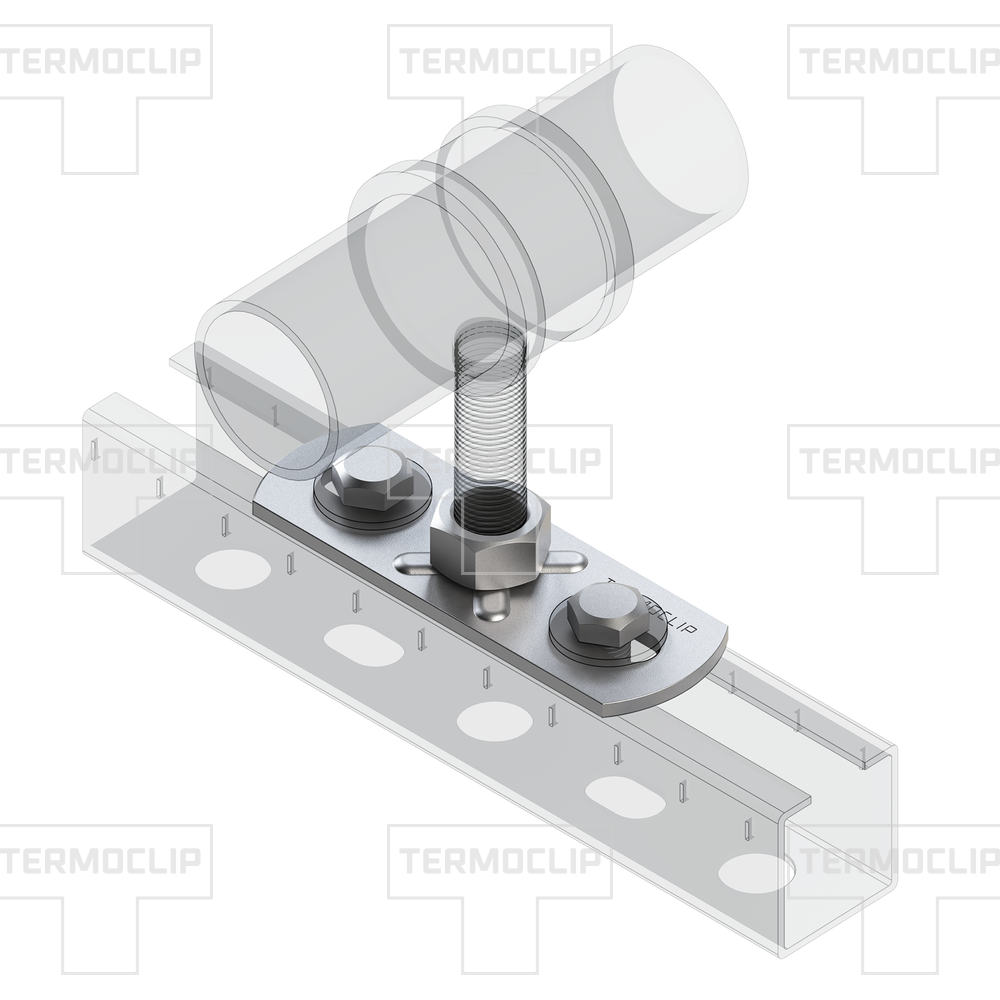

Монтаж
- Используется в качестве опоры при монтаже легких трубопроводов.
- Применяется в качестве несущей опоры для вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей.
- Применяется для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при малых нагрузках.
- Возможно использование в сочетании с профилем в качестве опоры при сборке сложных узлов.
Преимущества Пластина опорная для средних нагрузок TBP M 4F2
- Многообразные возможности монтажа в сочетании с монтажными профилями.
- Удобство регулировки в небольших диапазонах при различных узловых решениях, за счет отверстий характерной формы.
- Равномерное распределение нагрузки за счет увеличения контактной плоскости опорной пластины с основанием.
