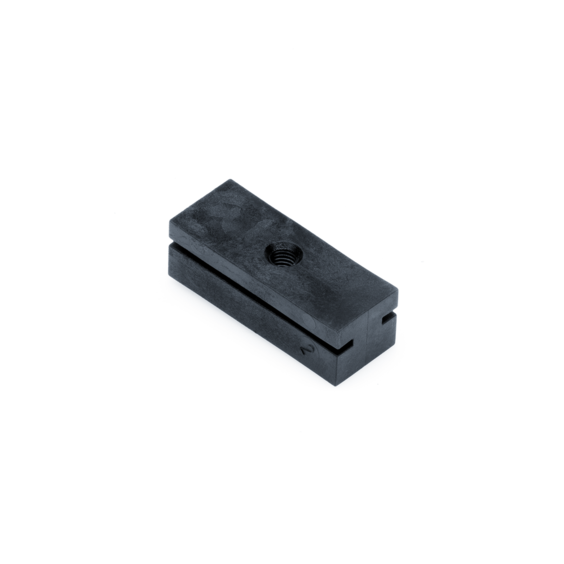

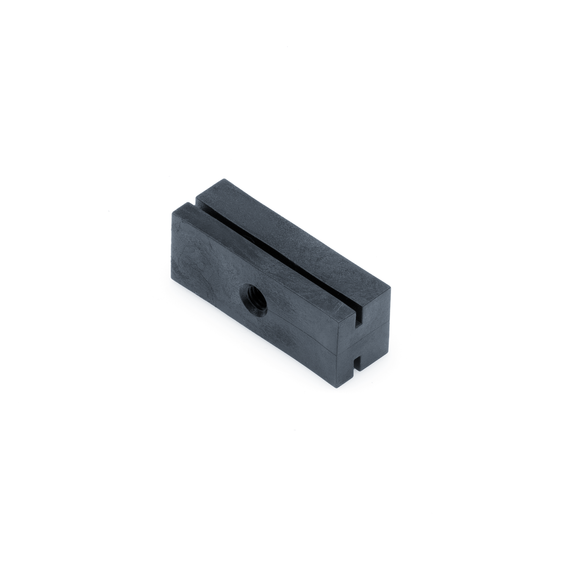

Опора скользящая TSE 28 F1

Назначение:

Опора применяется вместе с сантехническими хомутами и предназначена для лёгких металлических тонкостенных и для пластмассовых труб. Используется как компенсационная опора обеспечивающая большие перемещения трубопроводов.

Материал:

Ультрамид армированный стекловолокном.

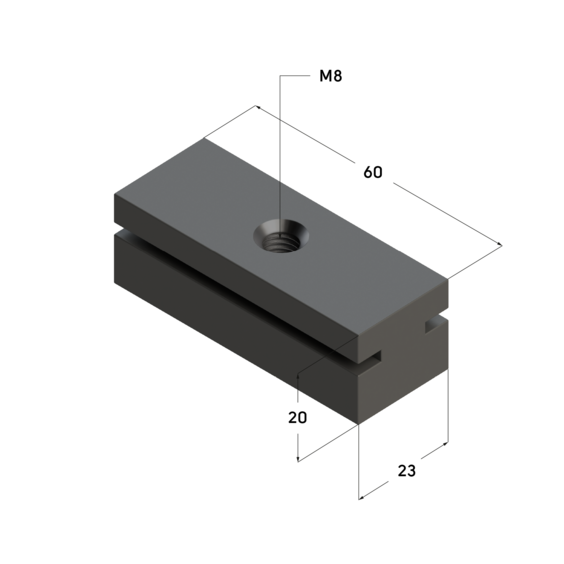

Длина, ммШирина, ммВысота, ммРазмер резьбы, ммВес, кгАртикул
602320М8 -09411001
Монтаж
  • Используется при монтаже для горизонтальных и вертикальных легких трубопроводов.
  • Применяется при монтаже как скользящее крепление.
  • Подходит для монтажа и закрепления трубопроводов с термическим линейным расширением.
  • Скользящее крестообразное крепление для линий перемещения в осевом и радиальном направлениях в сочетании с другими скользящими опорами.

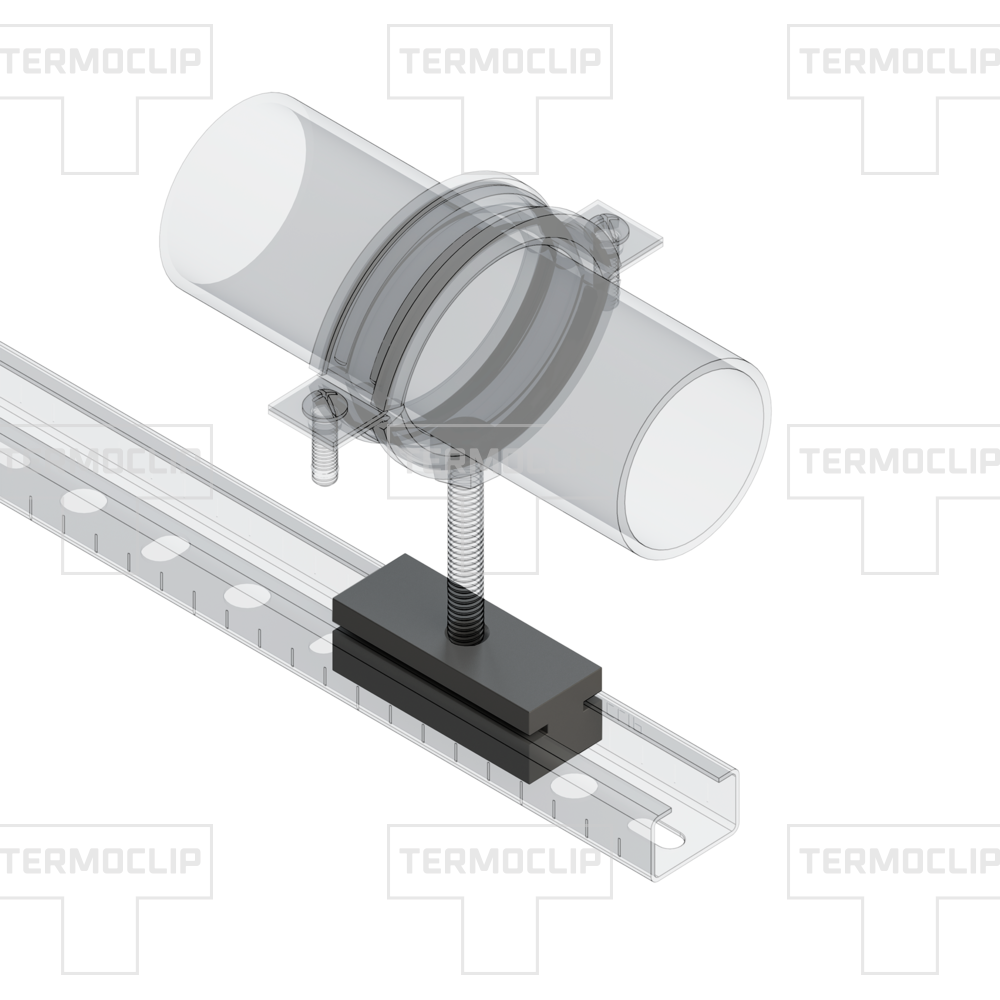

  • Используется при монтаже с трубными хомутами, шпильками, профилем и соединительными элементами.

Внимание:

  • Момент затяжки контргайки для шпильки M8 — 16 Hм;
  • При монтаже с хомутом шпилька должна выступать не более чем на 70 мм (для M8) и не более чем на 100 мм (для M10).
Преимущества Опора скользящая TSE 28 F1
  1. Свободно выбираемая длина линии перемещения путём выбора соответствующей длины профиля.
  2. При использовании узла из двух скользящих опор при низкой конструктивной высоте в размере всего лишь 50 мм (с профилем 28х18) обеспечиваются большие компенсации смещения труб в осевом и радиальном направлениях (угловое решение).
  3. Износостойкая скользящая опора, выдерживающая высокую нагрузку, изготавливается из ультрамида, армированного стекловолокном.
