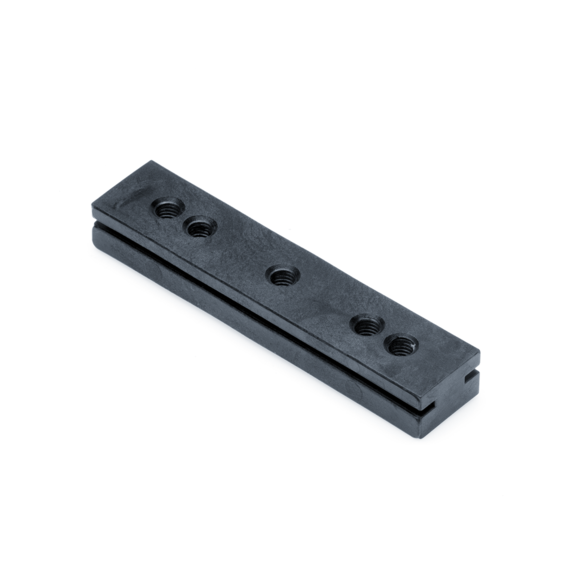

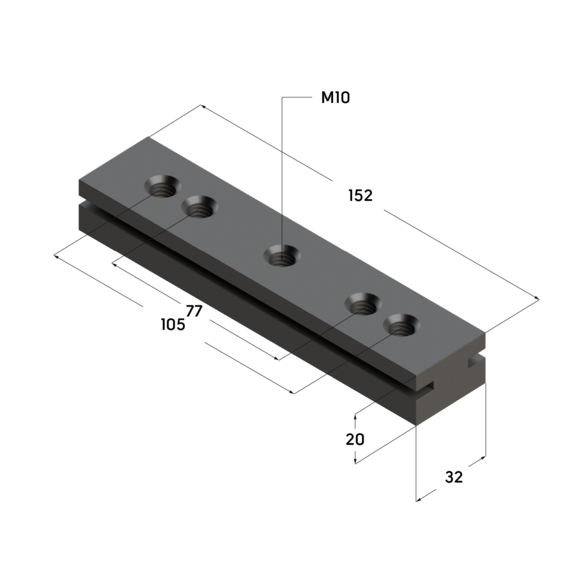

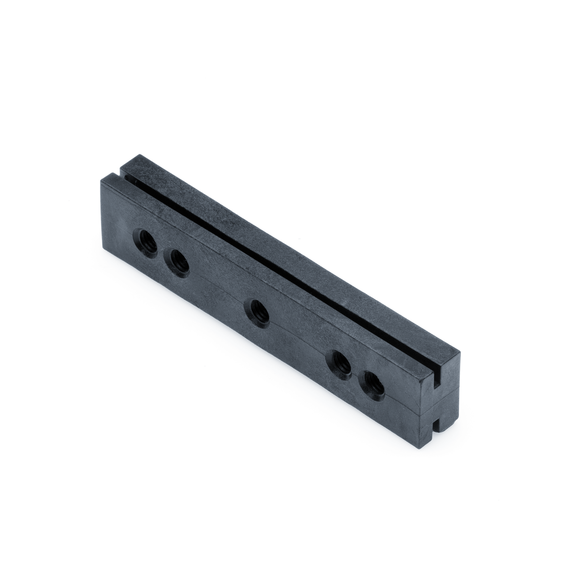

Опора скользящая TSE 38 F5

Назначение:

Опора применяется вместе с сантехническими хомутами и предназначена для металлических и для пластмассовых труб. Используется как компенсационная опора обеспечивающая большие перемещения трубопроводов.

Материал:

Ультрамид армированный стекловолокном.
АртикулНаименование, маркировка, типоразмер изделия
09412001Опора скользящая  TSE 38 F5 (40/8 шт/кор)

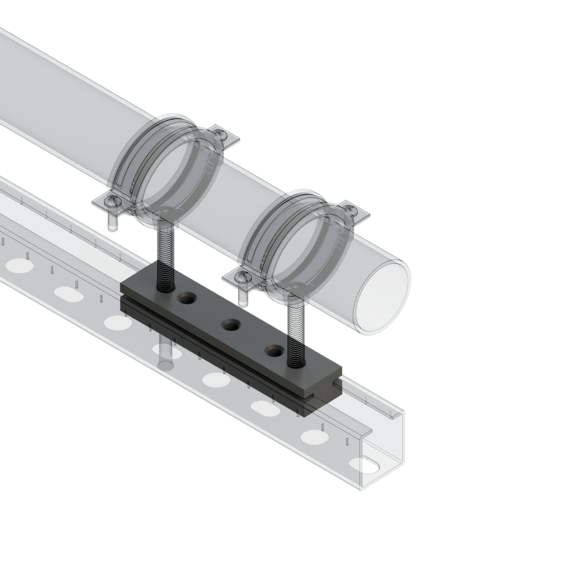

Монтаж
  • Используется при монтаже для горизонтальных и вертикальных легких трубопроводов.
  • Применяется при монтаже как скользящее крепление.
  • Подходит для монтажа и закрепления трубопроводов с термическим линейным расширением.
  • Скользящее крестообразное крепление для линий перемещения в осевом и радиальном направлениях в сочетании с другими скользящими опорами.
  • Используется при монтаже с трубными хомутами, шпильками, профилем и соединительными элементами.

Внимание:

  • При монтаже следить за тем, чтобы шпилька была полностью закручена в башмак.
  • При монтаже с хомутом шпилька должна выступать не более чем на 70 мм (для M8) и не более чем на 100 мм (для M10).
  • Момент затяжки контргайки для шпильки M10 — 18 Hм.
Преимущества Опора скользящая TSE 38 F5
  1. Свободно выбираемая длина линии перемещения путём выбора соответствующей длины профиля.
  2. При использовании узла из двух скользящих опор при низкой конструктивной высоте в размере всего лишь 50 мм (с профилем 38х40) обеспечиваются большие компенсации смещения труб в осевом и радиальном направлениях (угловое решение).
  3. Износостойкая скользящая опора, выдерживающая высокую нагрузку, изготавливается из ультрамида, армированного стекловолокном.
