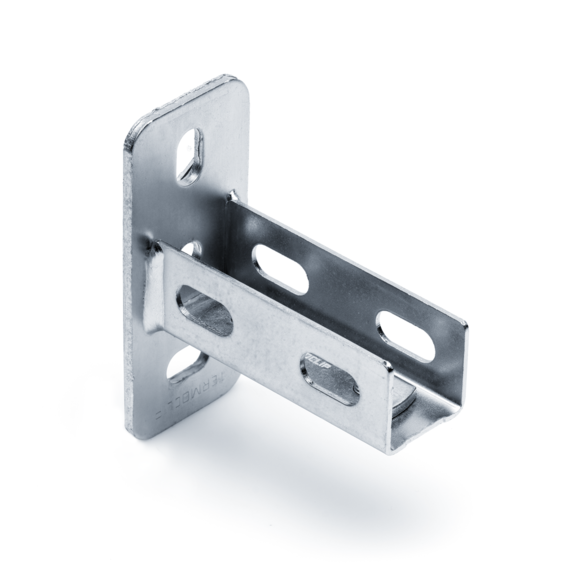

Фланец седельный универсальный TSF U 28 4F6

Назначение:

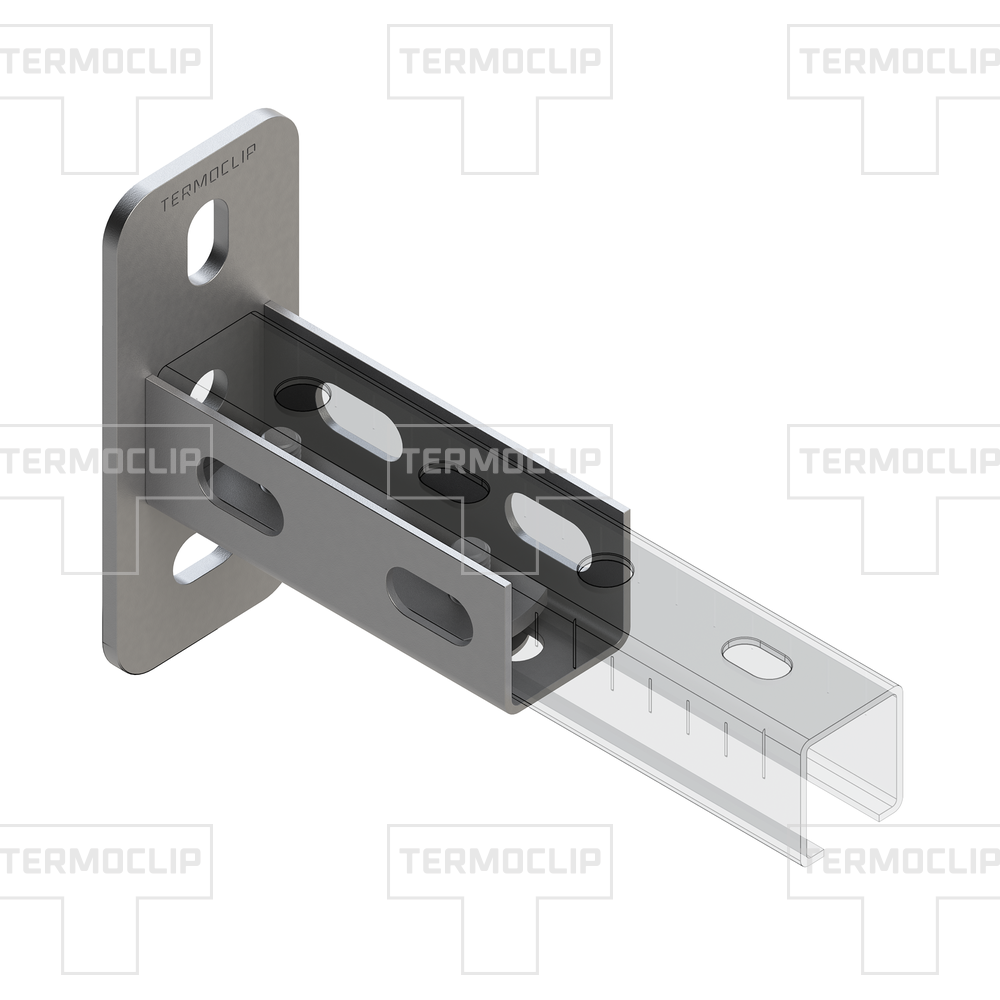

Фланец седельный идеально подходит для изготовления различных конструкций и соединений. С его помощью и с использованием монтажных профилей можно изготавливать устойчивые поперечины в стесненных условиях монтажа, например, в шахтах. Возможно применение седельного фланца для изготовления консолей настенного монтажа или же применение в качестве крепления для монтажных профилей при монтаже на потолках или полах. При этом профиль монтажный вставляется в фланец седельный и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка или усиливающих опор. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры.

Материал:

Сталь, гальваническое покрытие цинком.

Применение

Серт.
Каталог PDF

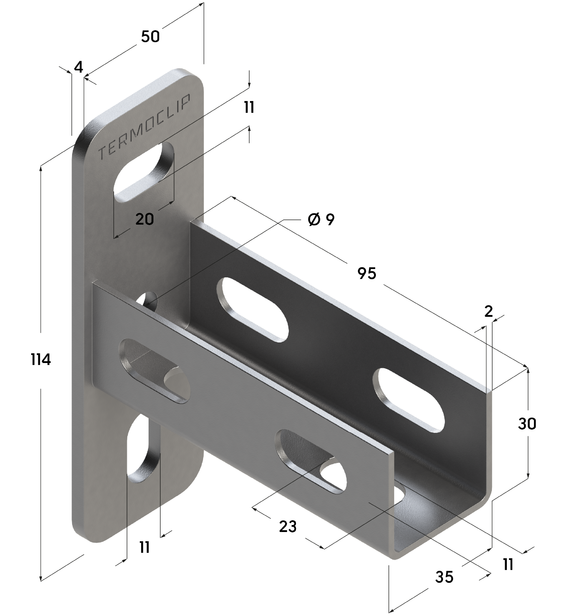

Опорная площадка, мм		Седло			Вес, кг	Артикул
Длина / ширина, мм	Толщина, мм	Сечение, мм	Длина, мм	Толщина, мм
114x50	4,0	35x30	95	2,0	0,35	09119001

Нагрузки. Фланцы торцевые, седельные

Профиль	Одинарное крепление М8 Макс. нагрузка F_rec,кН	Двойное крепление М8 Макс. нагрузка F_rec,кН	Крутящий момент,Нм
28х18	0,8	1,5	12
28х30	0,8	1,5	12
38х40	0,8	1,5	15
41х21	0,8	1,5	15
41х41	1,0	2,0	20
41х62	2,0	4,0	25

Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».

Монтаж

Соединение — без сварки.
Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
Форма отверстий в основании и профиле седла обеспечивают точную и удобную регулировку.
Профиль может быть смонтирован открытием вниз или в сторону;
Снижение трудозатрат при монтаже.

Преимущества Фланец седельный универсальный TSF U 28 4F6

Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка;
Жесткий соединительный элемент для несущих конструкций;
Профиль может быть смонтирован открытием вниз или в сторону;
Для удобства монтажа крепежные отверстия размещены под углом 90°;
Простой монтаж.

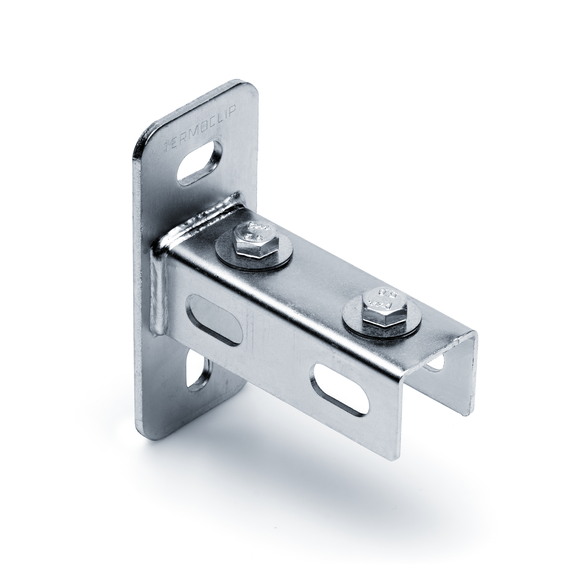

Фланец седельный универсальный укомплектован соединительным элементом быстрого монтажа, состоящим из двойной гайки, 4 подкладных шайб и 2 шестигранных болтов М8.
