Шпильки резьбовые
Шпильки резьбовые по ценам производителя
Шпилька резьбовая длинная. Купить
  • Шпилька резьбовая длинная. Шпилька резьбовая длинная М6, М8, М10, М12, М16
    Шпилька резьбовая длинная. Шпилька резьбовая длинная М6, М8, М10, М12, М16
  • Шпилька резьбовая длинная. Шпилька резьбовая длинная М6, М8, М10, М12, М16
    Шпилька резьбовая длинная. Шпилька резьбовая длинная М6, М8, М10, М12, М16

Шпилька резьбовая длинная М6, М8, М10, М12, М16

Посмотреть в Медиа-консоли

Материал:

Резьбовая размерная шпилька класса прочности 5,8 и с полем допуска 6g, с метрической резьбой по всей длине стержня. Изготавливается фиксированной длины 1000, 2000, 3000 мм. Тип исполнения А, без фаски, оцинкованная, покрытие 01, толщиной 6 мкм. Изготавливается из стали марки Ст20. DIN 976-1.

Назначение:

Шпилька широко применяется для крепления различных деталей. При этом в качестве фиксирующего элемента на оба конца шпильки могут накручиваться гайки или один конец шпильки вворачивается непосредственно в тело детали. Используется в промышленности, строительстве для соединения узлов и деталей при помощи гаек и шайб.
Маркировка, мм Диаметр, мм Длина, мм Артикул Длина, мм Артикул
М6 6 1000 09385001 2000 09385101
М8 8 1000 09385002 2000 09385102
М10 10 1000 09385003 2000 09385103
М12 12 1000 09385004 2000 09385104
М16 16 1000 09385005 2000 09385105
Нагрузки. Шпильки резьбовые
Механические и физические свойства Показатель
Предел прочности на растяжение Rm Мпа, не менее 540
Условный предел текучести при остаточном удлинении 0,0048d для полноразмерного крепежного изделия Rpf Мпа 400
Класс прочности 5,8
Относительное удлинение %, не более 11
Класс точности 6g
Антикоррозионное покрытие, горячее цинкование толщиной, мкм, не менее 6
Минимальная разрушающая нагрузка Fm. min Н, не менее:
М6 10400
М8 19000
М10 30200
М12 43800
М16 81600
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж

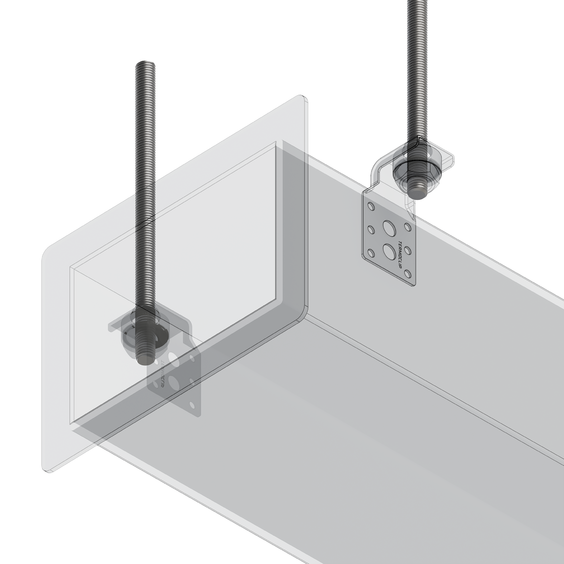

  • Шпилька предназначается для потолочного крепления вентиляционных систем, воздуховодов, систем спринклерного пожаротушения при увеличенном дистанционном монтаже от несущих оснований.
  • Допускает наращивание крепежа при помощи соединительных гаек, переходных втулок с метрической резьбой, шарнирных скоб и других элементов оснастки.
  • Применятся в качестве соединительного элемента в конструкции серийных подвесов, соответствующих требованиям ГОСТ по характеристикам для решения задач раскрепления технологических трубопроводов.
  • Крепление опорных поперечных балок и вентиляционных коробов при использовании в качестве несущих монтажного профиля или конструкции на основе монтажного профиля.
  • Крепление контактных рельсов, опорных балок и токопроводящих шин при проведении электромонтажных работ с учетом применения изоляции крепежа по отношению к токоведущим частям.
  • Применение шайб увеличенного диаметра или седельных шайб в сочетании с шестигранной гайкой позволяют надежно зафиксировать шпильку в профиле или консоли при сквозном монтаже.
Преимущества Шпилька резьбовая длинная
  1. Рациональное крепление участков и трасс трубопроводов, вентиляционных каналов и воздуховодов в комплексе с хомутами и элементами крепления воздуховодов, спринклерных систем.
  2. Надежное крепление с возможностью регулирования по высоте в широком диапазоне.
  3. Более высокие механические характеристики.
  4. Возможность использования в качестве метизного крепежа с подходящими виброизоляционными элементами для всех монтажных профилей.
  5. Многовариантность применения при решении задач раскрепления с учетом совместного использования с различными элементами монтажных систем.
  6. Резьбовая шпилька обеспечивает отдельное выравнивание каждой точки крепления трубопроводов при групповом монтаже линий трубопроводов.
