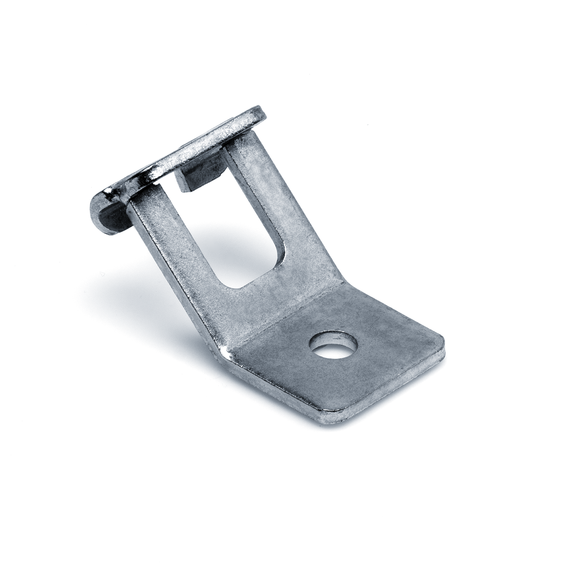

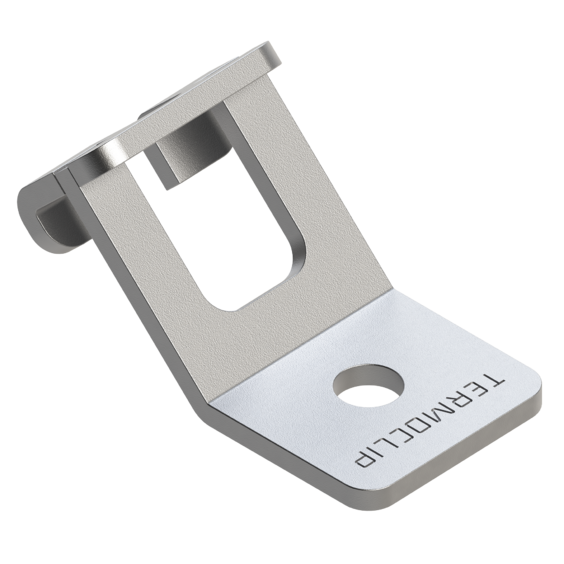

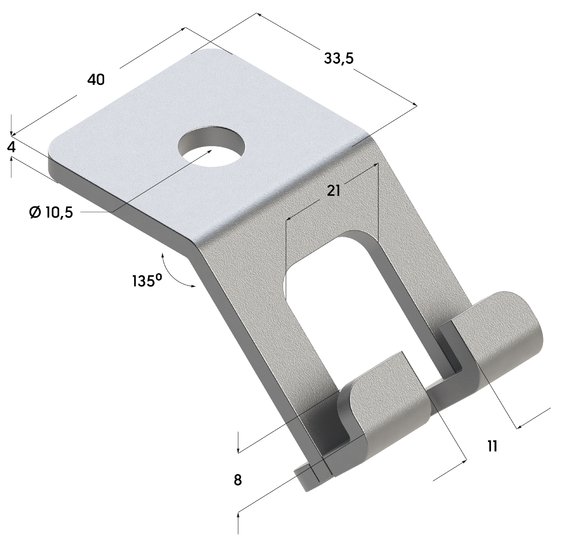

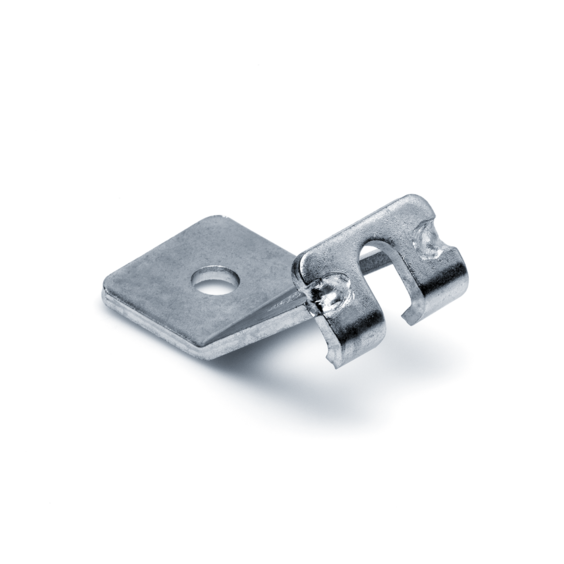

Скоба TB TR 45° 4F2
Назначение:
Подвесная скоба служит для регулировки высоты трубопроводов и конструктивных элементов любого типа, под углом 45° для монтажа с резьбовыми шпильками М8-М12.Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
- Каталог PDF
Применение Скоба TB TR 45° 4F2
| Артикул | Наименование, маркировка, типоразмер изделия |
| 09135001 | Скоба TB TR 45 4F2 (150/25 шт/кор) |
Нагрузки. Скобы соединительные и скобы подвесные
| Наименование | Максимальная растягивающая нагрузка Frec,кН |
| Скоба 45° 4F2 | 1,77 |
| Скоба 90° 4F2 | 1,21 |
| Скоба шарнирная 4F2 | 1,77 |
| Наименование | Профиль | Двойное крепление М8 Макс. нагрузка Frec,кН |
Двойное крепление М10 Макс. нагрузка Frec,кН |
Крутящий момент,Нм |
| Скоба соединительная 28x30 4F5 | 28х30 | 1,0 | - | 12 |
| Скоба соединительная 41x41 6F3; 6F5 | 38х40 | - | 1,5 | 15 |
| Скоба соединительная 41x21 4F5 | 41х21 | - | 1,5 | 15 |
| Скоба соединительная 41x41 6F3; 6F5 | 41х41 | - | 2,0 | 25 |
| Скоба соединительная 41x62 6F3; 6F5 | 41х62 | - | 4,0 | 20 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение — без сварки.
- Конструктивные элементы обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций воздуховодов, монтажных систем.

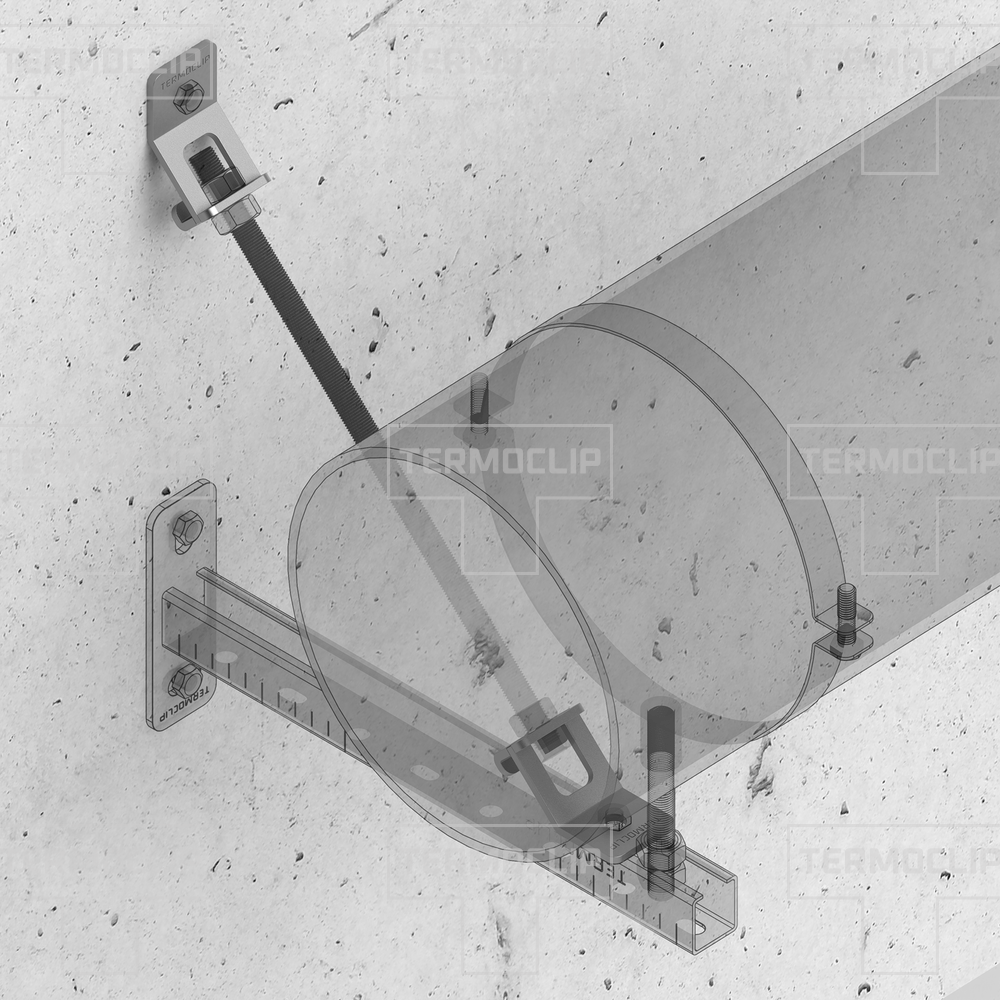

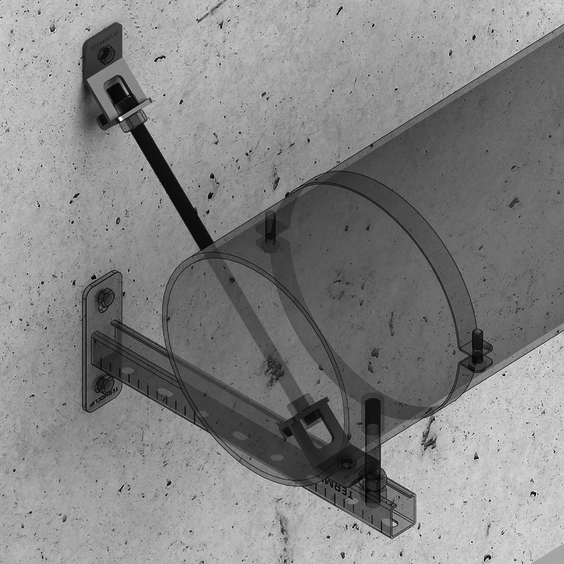

- Подвесная скоба предназначена для регулировки высоты трубопроводов и конструктивных элементов любого типа, под углом 45°, монтируется с резьбовыми шпильками.
- Возможность регулировки высоты после установки до 30 мм.
- Технологические прорези в скобе обеспечивают быстрый монтаж.
- Снижение трудозатрат при монтаже.
Преимущества Скоба TB TR 45° 4F2
- С помощью подвесной скобы можно точно выравнивать элементы конструкции и компенсировать допуски.
- Подвесная скоба подходит для стержней с резьбой М8-М12.
- Возможность регулировки высоты до 30 мм в любой момент.
- Две прорези для удобства установки.
- Возможность регулировки после установки.
