Скоба соединительная TCC SC 41х62 4F3
Назначение:
Cоединительный элемент для монтажа рам, стеллажей, каркасов для легких и средних систем. Обеспечивает устойчивое поперечное (крестовое) соединение профилей. Наиболее эффективно использования скобы, как соединителя для создания пространственных силовых, опорных каркасов и решеток. Возможность реализации крепления профиля к бетонному основанию.Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
- Каталог PDF

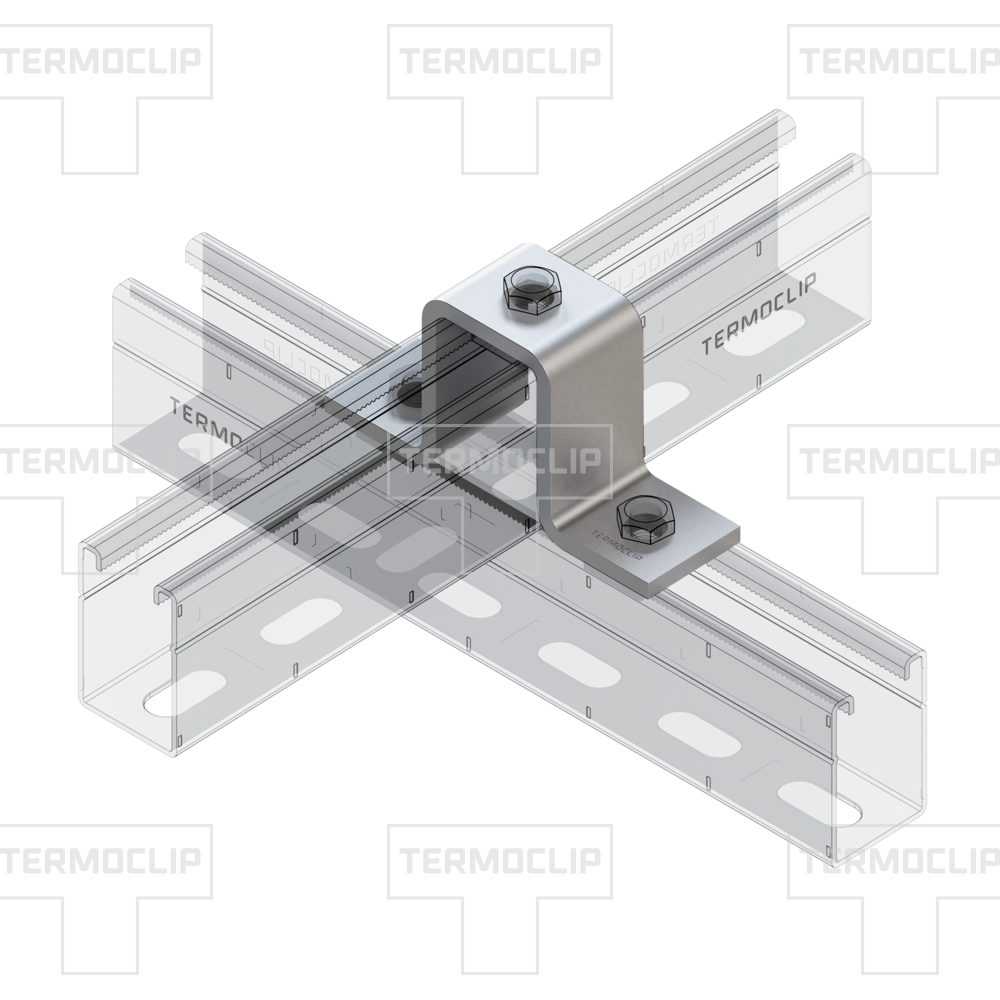

Применение Скоба соединительная TCC SC 41х62 4F3
| Артикул | Наименование, маркировка, типоразмер изделия |
| 09380003 | Скоба соединительная TCC SC 41х 62 4F3 (20 шт/кор) |
| 09380103 | Скоба соединительная TCC SC 41х 62 4F3 Hdg (20 шт/кор) |
| 09380004 | Скоба соединительная TCC SC 41х 82 4F3 (13 шт/кор) |
| 09380104 | Скоба соединительная TCC SC 41х 82 4F3 Hdg (13 шт/кор) |
| 09380005 | Скоба соединительная TCC SC 41х124 4F3 (10 шт/кор) |
| 09380105 | Скоба соединительная TCC SC 41х124 4F3 Hdg (10 шт/кор) |
Нагрузки. Скобы соединительные и скобы подвесные
| Наименование | Максимальная растягивающая нагрузка Frec,кН |
| Скоба 45° 4F2 | 1,77 |
| Скоба 90° 4F2 | 1,21 |
| Скоба шарнирная 4F2 | 1,77 |
| Наименование | Профиль | Двойное крепление М8 Макс. нагрузка Frec,кН |
Двойное крепление М10 Макс. нагрузка Frec,кН |
Крутящий момент,Нм |
| Скоба соединительная 28x30 4F5 | 28х30 | 1,0 | - | 12 |
| Скоба соединительная 41x41 6F3; 6F5 | 38х40 | - | 1,5 | 15 |
| Скоба соединительная 41x21 4F5 | 41х21 | - | 1,5 | 15 |
| Скоба соединительная 41x41 6F3; 6F5 | 41х41 | - | 2,0 | 25 |
| Скоба соединительная 41x62 6F3; 6F5 | 41х62 | - | 4,0 | 20 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Для крестового соединения между собой профилей 41/21.
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
- Форма отверстий обеспечивает точную и удобную регулировку в 4-х направлениях, с возможностью поперечного и крестового соединения профилей.
- Снижение трудозатрат при монтаже.
Преимущества Скоба соединительная TCC SC 41х62 4F3
- Удобные для монтажа соединительные элементы для сооружения конструкций из профилей с правильными статическими параметрами;
- Более высокая гибкость в сооружении профильных конструкций;
- Наличие нескольких отверстий в скобе позволяет выверять канавку профиля в 4-х направлениях;
- Для стабильного, без кручения, крепления к строительной конструкции;
- Соединитель с зафиксированной монтажной гайкой воспринимает нагрузки на срез и растяжение;
- Универсальность: всего несколько элементов для решения всех задач.
