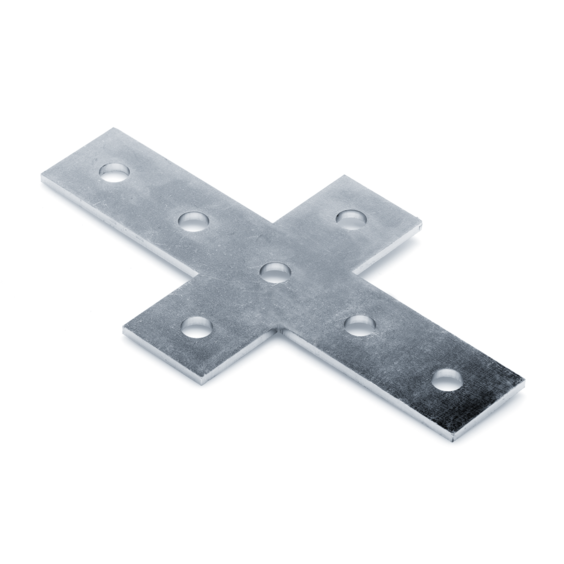

Пластина соединительная Х-образная 38–41 4F7

Материал:

Сталь 4 мм, антикоррозионное покрытие Zn 8-12 мкр.

Назначение:

Предназначен для быстрого стыковочного, углового и крестообразного соединения средних и тяжелых профилей монтажных систем. Стабильные соединительные элементов для рам и пристенного монтажа коммуникаций с использованием модульных элементов монтажных систем.

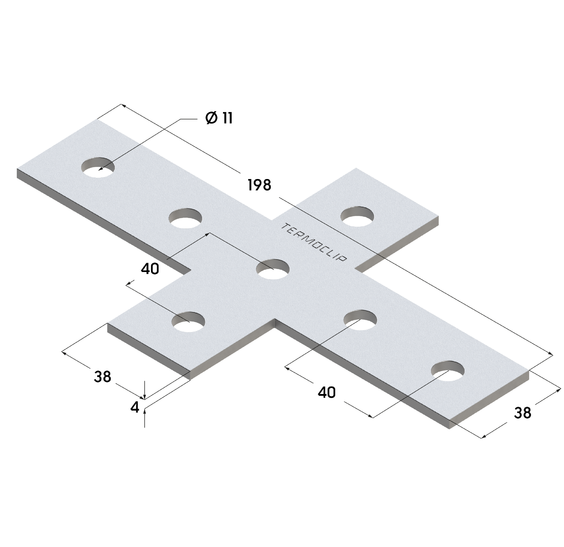

Размеры, ммШирина, ммТолщина металла, ммВес, кгАртикул
198x118384,00,29609261001
Монтаж

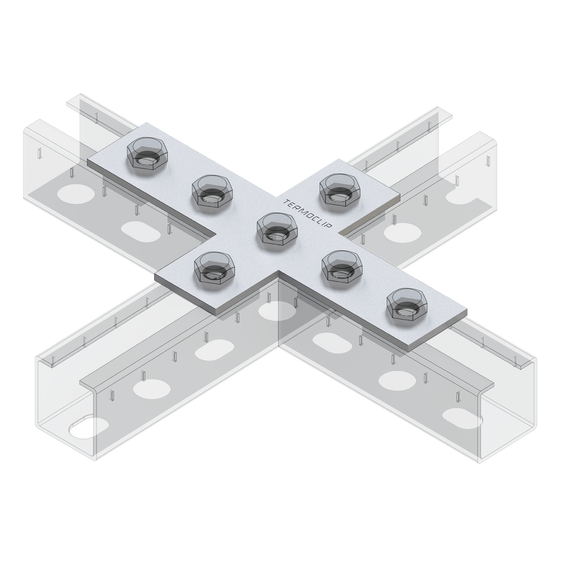

Соединительный элемент накладывается на соединяемые шины и затем крепится/фиксируется при помощи пяти крепежных винтов и шайбы (7 отв. 11мм). Соединение - без сварки, конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций. Форма отверстий обеспечивают точную и удобную регулировку для соединения профилей. Простой, быстрый монтаж угловых соединений. Снижение трудозатрат при монтаже.
Преимущества Пластина соединительная Х-образная 38–41 4F7
  1. Жесткий соединительный элемент для средних и тяжелых несущих конструкций в стык;
  2. Простой, быстрый монтаж угловых соединений;
  3. Монтажные пластины позволяют устанавливать рамные конструкции на одном уровне с одинаковой выверкой канавки в профиле;
  4. Хорошая адаптация к ширине профиля; углы в рамных конструкциях остаются свободными;
  5. Быстрый, простой монтаж в сочетании с быстрым зажимом для углового крепления;
  6. Расстояния между отверстиями позволяют производить сквозной монтаж с профилями.
