Фланцы торцевые
Фланцы торцевые
Фланец торцевой поперечный TEF T 28 4F2 M8. Купить
  • Фланец торцевой поперечный TEF T 28 4F2 M8. Фланец торцевой поперечный TEF T 28 4F2 M8
    Фланец торцевой поперечный TEF T 28 4F2 M8. Фланец торцевой поперечный TEF T 28 4F2 M8
  • Фланец торцевой поперечный TEF T 28 4F2 M8. Фланец торцевой поперечный TEF T 28 4F2 M8
    Фланец торцевой поперечный TEF T 28 4F2 M8. Фланец торцевой поперечный TEF T 28 4F2 M8
  • Фланец торцевой поперечный TEF T 28 4F2 M8. Фланец торцевой поперечный TEF T 28 4F2 M8
    Фланец торцевой поперечный TEF T 28 4F2 M8. Фланец торцевой поперечный TEF T 28 4F2 M8
  • Фланец торцевой поперечный TEF T 28 4F2 M8. Фланец торцевой поперечный TEF T 28 4F2 M8
    Фланец торцевой поперечный TEF T 28 4F2 M8. Фланец торцевой поперечный TEF T 28 4F2 M8

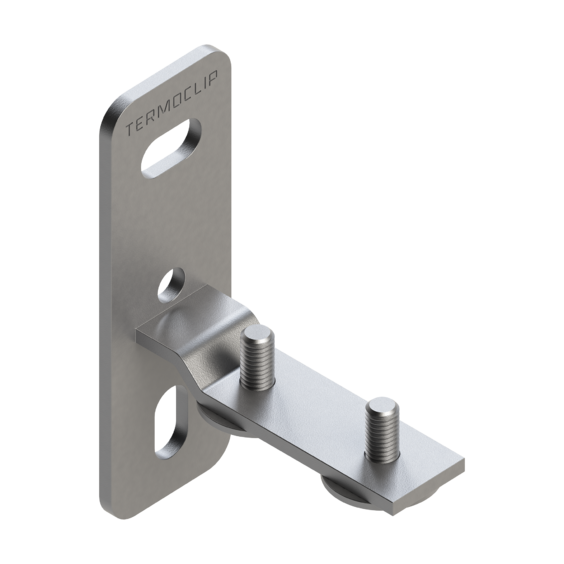

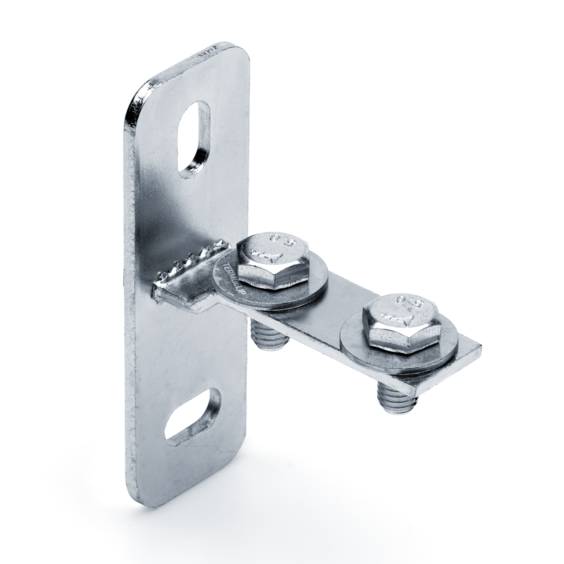

Фланец торцевой поперечный TEF T 28 4F2 M8

Назначение:

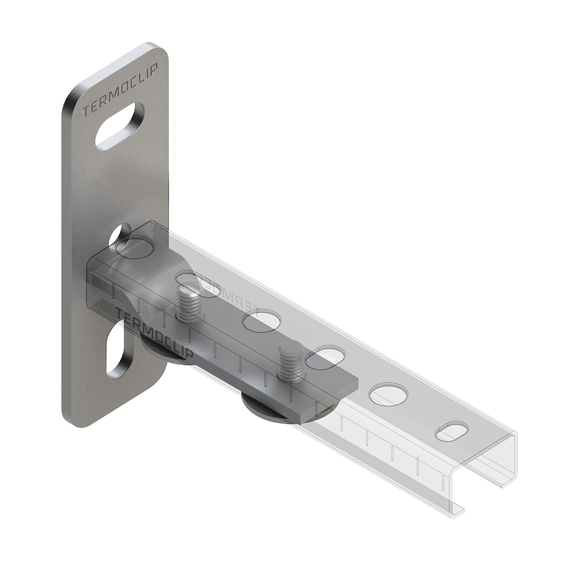

Предназначен для прикрепления монтажных шин к стенам, полам или потолкам. Идеально подходит для крепления монтажных профилей в качестве траверс. С помощью монтажных профилей можно легко изготавливать поперечины в шахтах и каналах или же поперечины между другими строительными конструкциями, которые необходимо соединить. Торцевые фланцы предварительно монтируются с помощью 2-х шестигранных винтов и 2-х подкладных шайб.

Материал:

Сталь, гальваническое покрытие цинком.

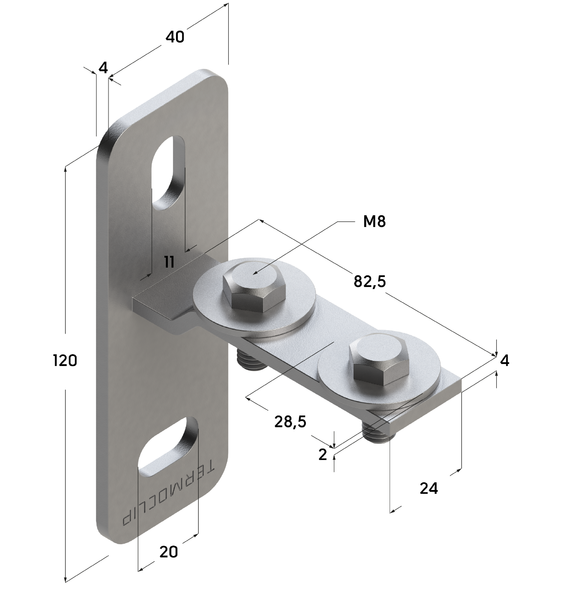

Опорная площадка, мм Соеденитель Вес, кг Артикул
Длина / ширина, мм Толщина, мм Ширина, мм Длина, мм Толщина, мм
120x40 4,0 24 82,5 4,0 0,25 09116001
Нагрузки. Фланцы торцевые, седельные
Профиль Одинарное крепление М8 Макс. нагрузка Frec,кН Двойное крепление М8 Макс. нагрузка Frec,кН Крутящий момент,Нм
28х18 0,8 1,5 12
28х30 0,8 1,5 12
38х40 0,8 1,5 15
41х21 0,8 1,5 15
41х41 1,0 2,0 20
41х62 2,0 4,0 25
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
  • Соединение — без сварки.
  • Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
  • Форма отверстий в основании обеспечивает точную и удобную регулировку.
  • Торцевые фланцы монтируются в профиль монтажный с помощью 2-х шестигранных болтов и 2-х подкладных шайб — быстрый монтаж.
  • Снижение трудозатрат при монтаже.
Преимущества Фланец торцевой поперечный TEF T 28 4F2 M8
  1. Наличие одинаково направленных продольных пазов в опорной плите обеспечивает хорошую регулировку/выверку по высоте торцового фланца.

Как заказать?

Добавьте изделие в Заказ, затем отправьте Заявку.
