Фланец торцевой продольный TEF L 28 4F2 M8. Купить
-
![Фланец торцевой продольный TEF L 28 4F2 M8. Фланец торцевой продольный TEF L 28 4F2 M8]()
Фланец торцевой продольный TEF L 28 4F2 M8. Фланец торцевой продольный TEF L 28 4F2 M8 -
![Фланец торцевой продольный TEF L 28 4F2 M8. Фланец торцевой продольный TEF L 28 4F2 M8]()
Фланец торцевой продольный TEF L 28 4F2 M8. Фланец торцевой продольный TEF L 28 4F2 M8 -
![Фланец торцевой продольный TEF L 28 4F2 M8. Фланец торцевой продольный TEF L 28 4F2 M8]()
Фланец торцевой продольный TEF L 28 4F2 M8. Фланец торцевой продольный TEF L 28 4F2 M8
Фланец торцевой продольный TEF L 28 4F2 M8
Назначение:
Предназначен для прикрепления монтажных шин к стенам, полам или потолкам. Идеально подходит для крепления монтажных профилей в качестве траверс. С помощью монтажных профилей можно легко изготавливать поперечины в шахтах и каналах или же поперечины между другими строительными конструкциями, которые необходимо соединить. Торцевые фланцы предварительно монтируются с помощью 2-х шестигранных винтов и 2-х подкладных шайб.Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
- Каталог PDF

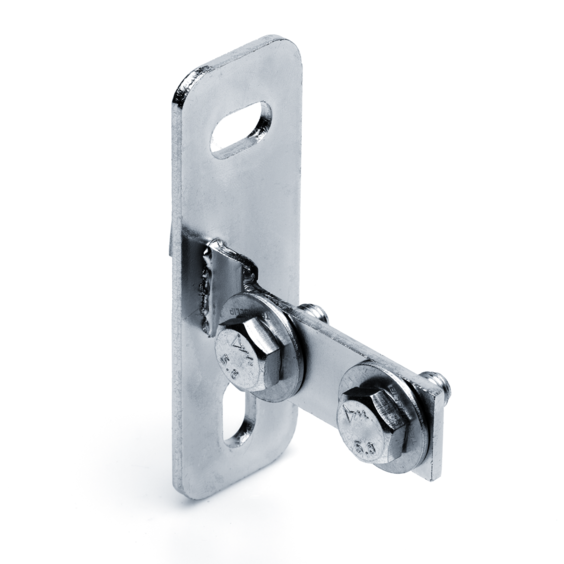

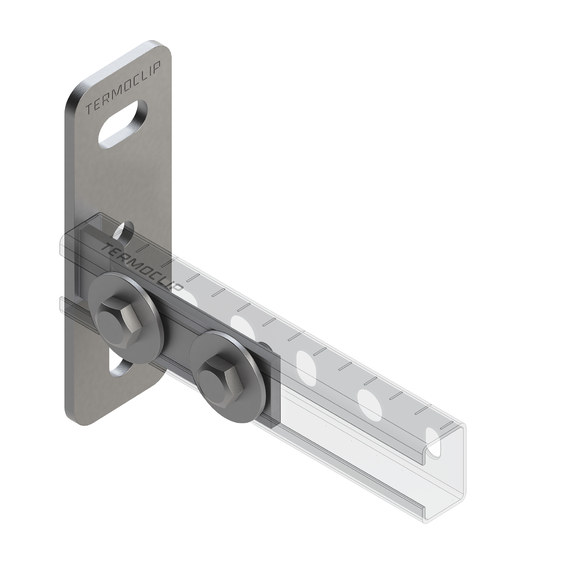

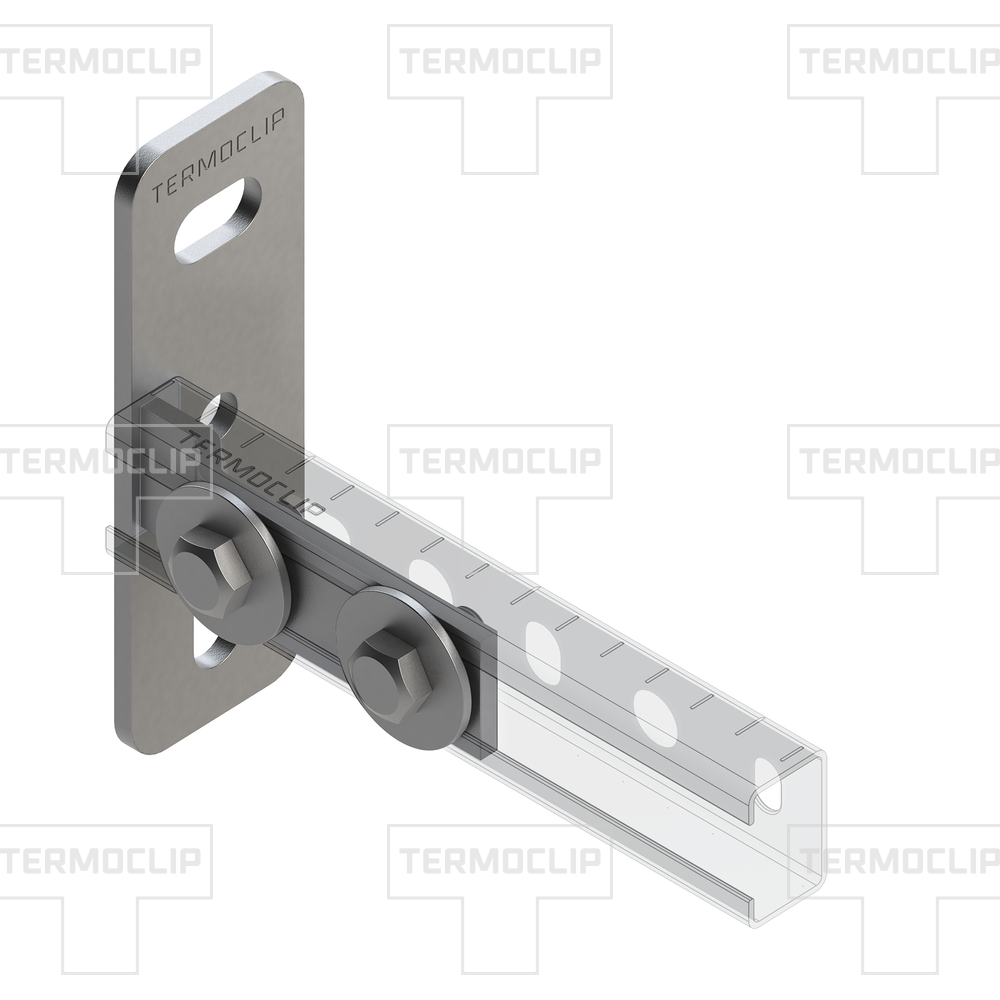

Применение Фланец торцевой продольный TEF L 28 4F2 M8

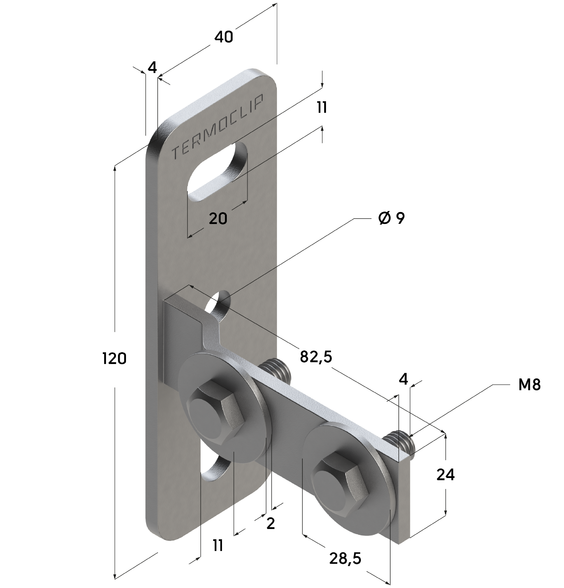

| Опорная площадка, мм | Соеденитель | Вес, кг | Артикул | |||
| Длина / ширина, мм | Толщина, мм | Ширина, мм | Длина, мм | Толщина, мм | ||
| 120x40 | 4,0 | 24 | 82,5 | 4,0 | 0,25 | 09115001 |
Нагрузки. Фланцы торцевые, седельные
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
- Форма отверстий в основании обеспечивает точную и удобную регулировку.
- Торцевые фланцы монтируются в профиль монтажный с помощью 2-х шестигранных болтов и 2-х подкладных шайб — быстрый монтаж.
- Снижение трудозатрат при монтаже.
Преимущества Фланец торцевой продольный TEF L 28 4F2 M8
- Наличие одинаково направленных продольных пазов в опорной плите обеспечивает хорошую регулировку/выверку по высоте торцового фланца.
