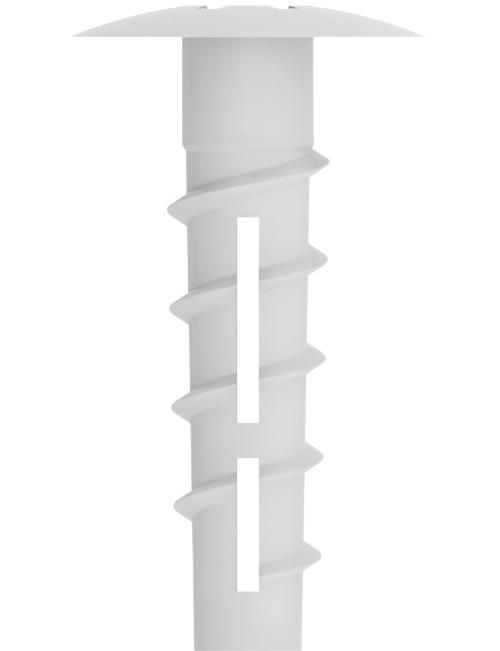

Металлическая гибкая связь состоит из распорно-связующего элемента с винтовой накаткой и полиамидной шнекообразной анкерной гильзы АГ МS
Назначение:
Предназначена для установки в слабонесущее основание (марка не ниже B2) и служит для соединения его со штучной облицовочной кладкой.Материал:
Распорно-связующий элемент выполнен из коррозионностойкой стали; анкерная гильза выполнена из высококачественного полимера, обладающего высокими прочностными характеристиками.- Применение
- Каталог PDF
Применение МГС 3 MS Е / АГ MS
| Маркировка | D, связи / гильзы, мм | Длина гибкой связи, мм | Гл-на заделки в несущее и облицовочное основание, мм | Вел-на зазора между соединяемыми основаниями, мм |
| 4x160 | 4/10 | 160 | 50 | до60 |
| 4x200 | 4/10 | 200 | 50 | до100 |
| 4x225 | 4/10 | 225 | 50 | до125 |
| 4x250 | 4/10 | 250 | 50 | до150 |
| 4x300 | 4/10 | 300 | 50 | до200 |
| Температурный диапазон эксплуатации, °С | –50 ... +80°С |
|---|---|
| Коррозионная стойкость к воздействию среднеагрессивной среды, не менее | 50 лет |
| Вытягивающее усилие из ячеистого бетона, кH | 1.4-2.5 |

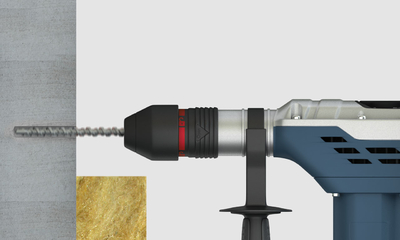

- В несущем пористом основании просверлить отверстие , Ø 10 мм (диаметр сверла по режущим кромкам не от 10,21 до 10,39 мм) и глубиной от 60 до 70 мм;

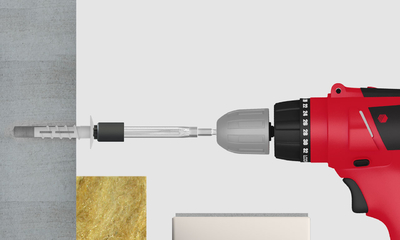

- Используя специальную насадку РВ 10, закручиванием полимерную шнековую анкерную гильзу АГ МS (глубина анкеровки 50 мм);

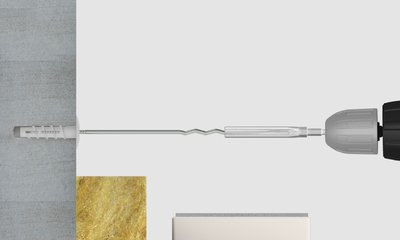

- Закручиваем распорно-связующий элемент специальным адаптером в установленную анкерную гильзу (глубина ввинчивания распорно-связующего элемента 50 мм).
-
Не требуется контроль совпадения рядов внутреннего и наружного слоев кладки;
-

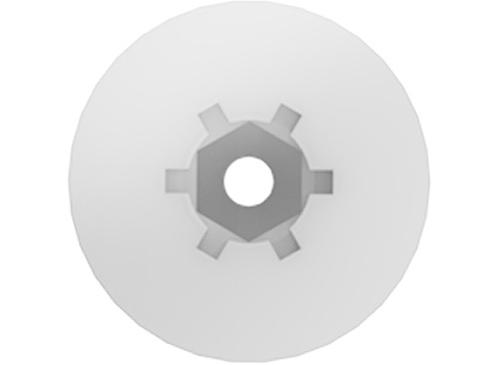

Ограничитель анкерной гильзы обеспечивает контроль заделки гибкой связи в основание;
-
Долговечность гибкой связи превышает срок службы ограждающей конструкции.
-
Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет;
-

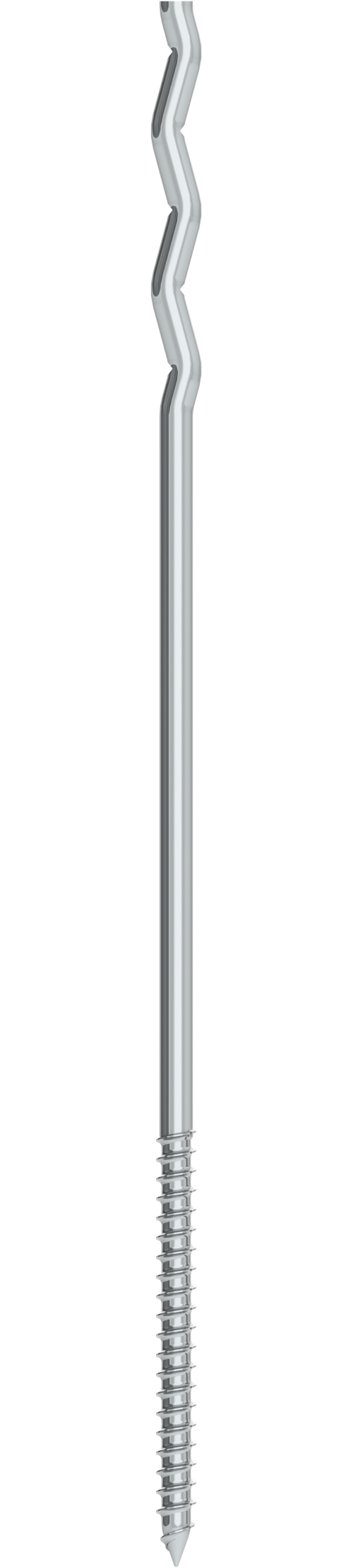

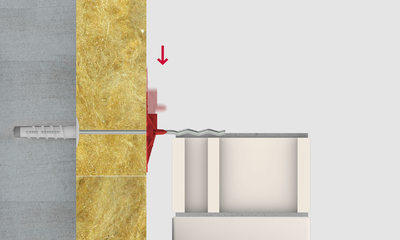

Z-образная форма гибкой связи обеспечивает надежную фиксацию в растворном шве облицовочного слоя;
-
Вкручиваемый распорный элемент гибкой связи обеспечивает высокие показатели вытягивающего усилия из слабонесущего основания;
-
Низкая теплопроводность (в 4 раза ниже аналогов из углеродистой стали);
-

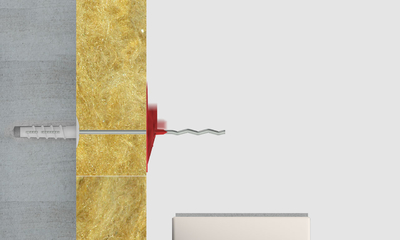

Фиксатор связи обеспечивает надежное прижатие теплоизоляции к основанию и формирует эффективный воздушный зазор;
-
Конструкция фиксатора обеспечивает отвод конденсата от теплоизоляционного слоя, сохраняя высокие теплозащитные свойства конструкции;
-
Диапазон температур монтажа и эксплуатации фиксатора связи от -55 до +80С, допускает применение для круглогодичного монтажа.
