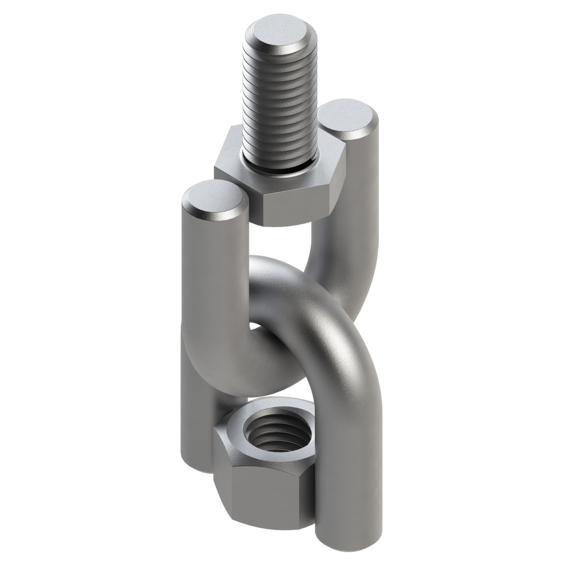

Подвес маятниковый TSH N-B
Назначение:
Изделие используется для горизонтального монтажа трубопроводов различных диаметров на маятниковых креплениях. Применяется совместно с хомутами трубными тип PI и спринклерными тип TS, с профилями тип TSC и другими элементами монтажных системМатериал:
Состав материала: сталь конструкционная легированнаяТемпература эксплуатации: от -50⁰С до +100⁰С
- Применение

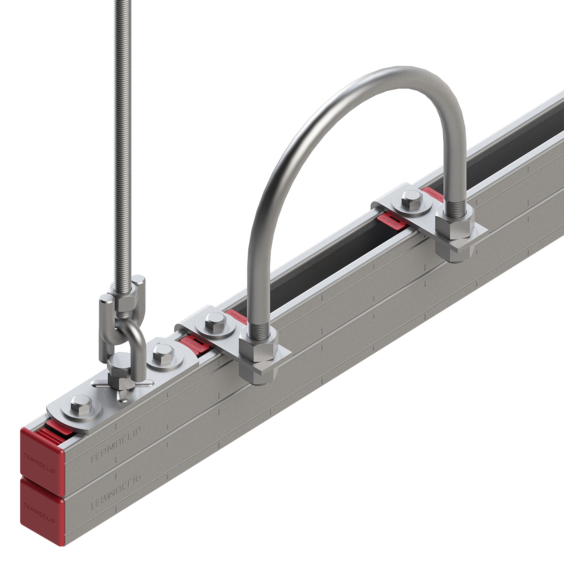

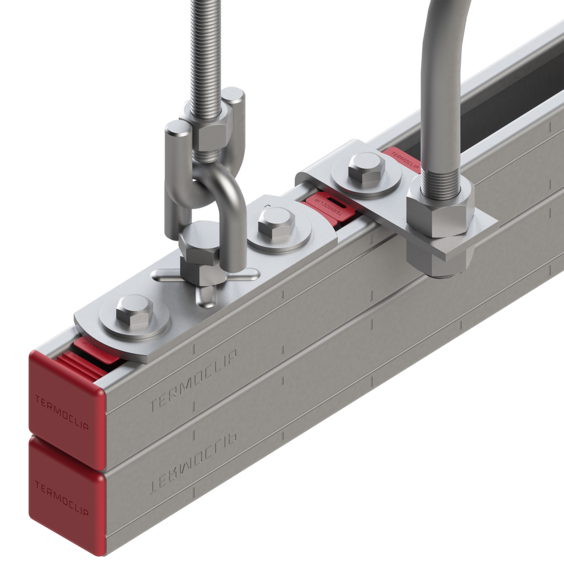

Применение Подвес маятниковый TSH N-B
| Длина, мм | Ширина, мм | Толщина металла, мм | Вес, кг | Диаметр резьбы внешний, мм | Диаметр резьбы внутренний, мм | Рекомендуемая максимальная нагрузка Frec, кН | Артикул | |
| 97,0 | 35,0 | 9,0 | 0,13 | 10,0 | 10,0 | 4,5 | 09820001 | |
| 97,0 | 35,0 | 9,0 | 0,13 | 10,0 | 10,0 | 4,5 | Hdg | 09821005 |
| 93,0 | 40,6 | 10,8 | 0,20 | 12,0 | 12,0 | 6,5 | 09820002 | |
| 93,0 | 40,6 | 10,8 | 0,20 | 12,0 | 12,0 | 6,5 | Hdg | 09821001 |
Преимущества Подвес маятниковый TSH N-B
- Высокие нагрузки при растяжении;
- Быстрый и удобный монтаж одиночных трубопроводов;
- Гибкий шарнирный подвес допускает отклонение от вертикали под острым углом;
- Небольшая общая высота подвеса с возможностью регулировки;
- Не препятствует осевым и радиальным перемещениям труб от различных воздействий;
- Хорошо подходит при значительных расстояниях до перекрытия;
- Наилучшее решение для крепления трубопроводов без изоляции
