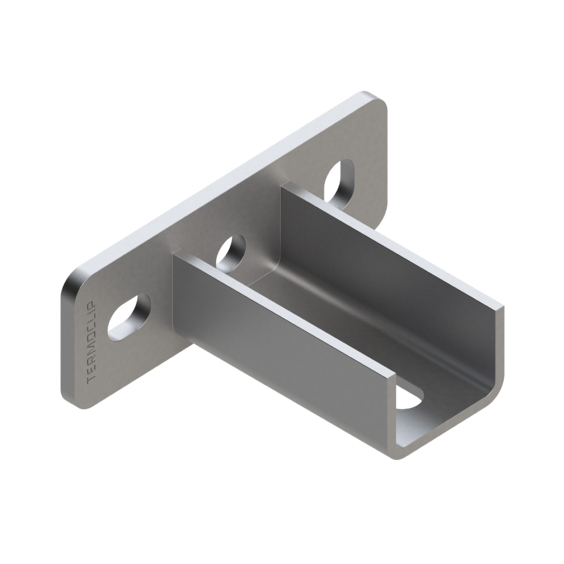

![Фланец седельный поперечный TSF T 38-41 6F2. Фланец седельный поперечный TSF T 38-41 6F2]()
Фланец седельный поперечный TSF T 38-41 6F2. Фланец седельный поперечный TSF T 38-41 6F2 -

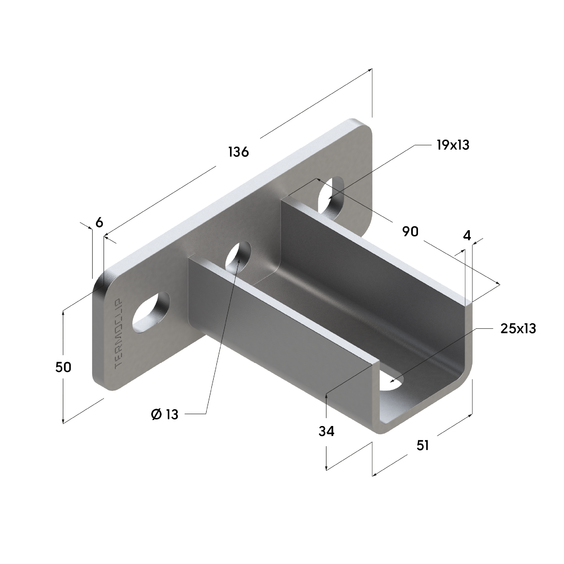

![Фланец седельный поперечный TSF T 38-41 6F2. Фланец седельный поперечный TSF T 38-41 6F2]()
Фланец седельный поперечный TSF T 38-41 6F2. Фланец седельный поперечный TSF T 38-41 6F2
Фланец седельный поперечный TSF T 38-41 6F2
Назначение:
Фланец седельный идеально подходит для изготовления различных конструкций и соединений средних и тяжелых монтажных систем. С его помощью и с использованием монтажных профилей можно изготавливать устойчивые поперечины в стесненных условиях монтажа, например, в шахтах. Возможно применение седельного фланца для изготовления консолей настенного монтажа или же применение в качестве крепления для монтажных профилей при монтаже на потолках или полах. При этом профиль монтажный вставляется в фланец седельный и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка или усиливающих опор. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры.Материал:
Сталь, гальваническое покрытие цинком.| Опорная площадка, мм | Седло | Вес, кг | Артикул | |||
| Длина / ширина, мм | Толщина, мм | Сечение, мм | Длина, мм | Толщина, мм | ||
| 136x50 | 6,0 | 51x34 | 90 | 4,0 | 0,55 | 09255002 |
Нагрузки. Фланцы торцевые, седельные
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Соединение — без сварки.
- Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
- Форма отверстий в основании и профиле седла обеспечивают точную и удобную регулировку.
- Профиль может быть смонтирован открытием вниз или в сторону;
- Снижение трудозатрат при монтаже.
Преимущества Фланец седельный поперечный TSF T 38-41 6F2
- Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка.
- Жесткий соединительный элемент для несущих конструкций.
- Простой монтаж.
