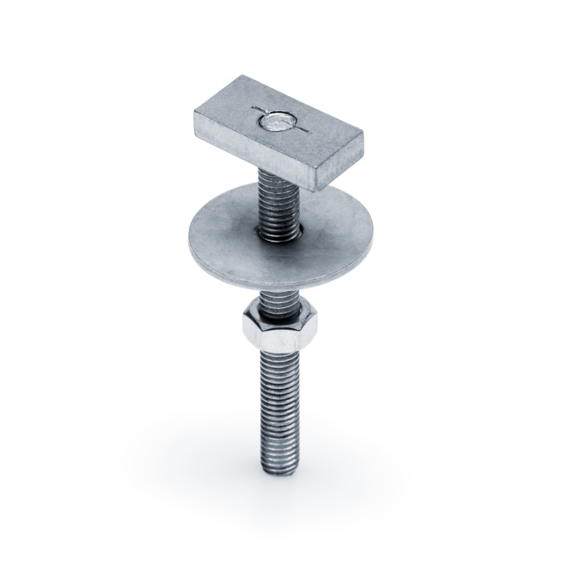

Болт T-образный 38-40. Купить
  • Болт T-образный 38-40. Болт T-образный 38-40 6F
    Болт T-образный 38-40. Болт T-образный 38-40 6F
  • Болт T-образный 38-40. Болт T-образный 38-40 6F
    Болт T-образный 38-40. Болт T-образный 38-40 6F
  • Болт T-образный 38-40. Болт T-образный 38-40 6F
    Болт T-образный 38-40. Болт T-образный 38-40 6F

Болт T-образный 38-40 6F

Как заказать?

Добавьте изделие в Заказ, затем отправьте Заявку.

в заказе ...

Отдел монтажных систем:

+7 499 653 59 94
zakaz@termoclip.ru

Региональные менеджеры:

Выбрать регион

Материал:

Сталь, класса прочности 5,8 и с полем допуска 6g, с метрической резьбой. Гальваническое покрытие цинком.

Назначение:

Применяется в качестве болта в соединениях как метизная деталь. Благодаря своей конфигурации обеспечивает высокие физико-механические показатели работы в соединениях. Применяется в сочетании с профилем 38-40.

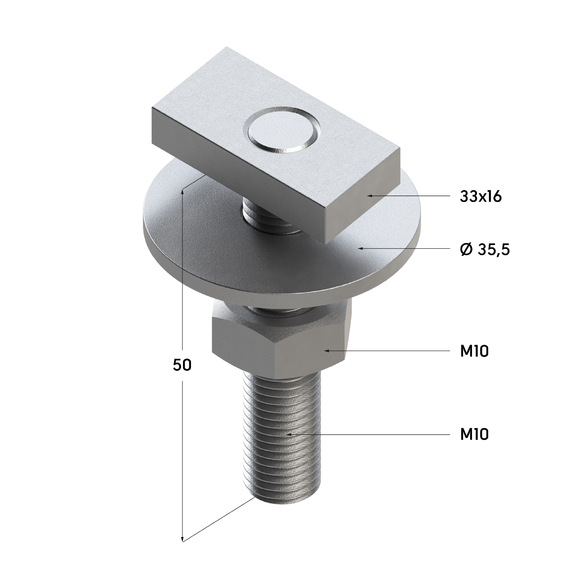

Маркировка, мм Диаметр шпильки, мм Длина, мм
38-40 М8 40, 60, 80
38-40 М10 40, 60, 80
Нагрузки. Болты Т-образные
Наименование Профиль Мах. рекомендуемая нагрузка (растяжение) Frec,кН Мах. рекомендуемая нагрузка (срез) Vrec,кН Момент затяжки,Нм
Болт T-образный 28
М8 28х18 1,7 0,2 5
М8 28х30 2,0 0,2 5
М10 28х18 2,0 0,3 8
М10 28х30 2,2 0,3 8
Болт T-образный универсальный 28-40
М8 28х18 1,7 0,2 5
М8 28х30 2,0 0,2 5
М10 28х18 2,0 0,3 8
М10 28х30 2,2 0,3 8
Болт T-образный 38-40
М8 38х40 5,0 0,8 15
М10 38х40 5,0 2,0 20
Болт T-образный усиленный 41
М8 41x21, 41x41 5,0 5,0 5
М8 41x62 8,0 5,0 5
М10 41x21, 41x41 5,0 5,0 10
M10 41x62 8,0 5,0 10
M12 41x21, 41x41 5,0 5,0 10
M12 41x62 8,0 5,0 10
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж

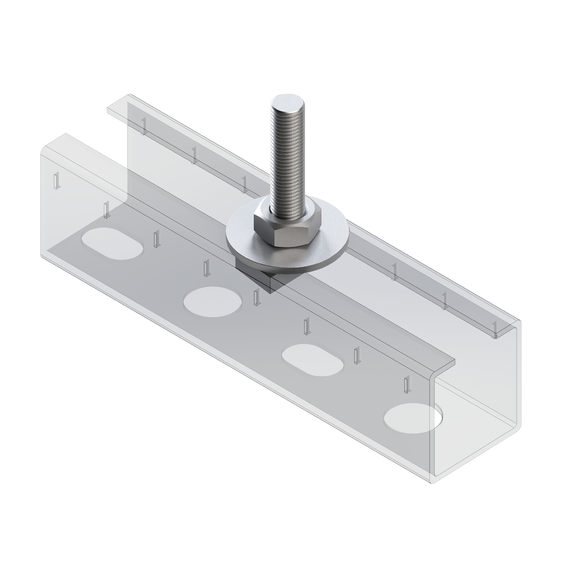

  • Применяется в качестве крепежа для раскрепления различных узлов (профили, консоли, хомуты) с применением резьбовых соединителей.
  • Имеет широкую наменклатуру типовых длин.
  • Рекомендуется к использованию при монтаже с применением профиля или консолей для конструирования предварительно собранного соединения.
  • Возможно применение как быстромонтируемого модуля (Т-образный болт и хомут), если болт предварительно установлен.
  • Возможно использование в качестве соединителя для раскрепления трубопроводов легких и средних нагрузок.
Преимущества Болт T-образный 38-40
  1. Многообразные возможности монтажа в сочетании с профилями и консолями.
  2. Увеличение вариативности эксплуатационных возможностей узлов, собранных с применением Т-образного болта.
  3. Обеспечивает узловые соединения с заданными требованиями по нагрузкам.
  4. Удобство регулировки и фиксации при монтаже благодаря форме.
  5. Равномерное распределение нагрузки за счет увеличения контактной плоскости основания головки болта с профилем или консолью.
