Спринклерные хомуты для подвешивания трубопроводов
Хомут спринклерный с гайкой. Купить
  • Хомут спринклерный с гайкой. Хомут петлевой (каплевидный) для спринклерных систем
    Хомут спринклерный с гайкой. Хомут петлевой (каплевидный) для спринклерных систем
  • Хомут спринклерный с гайкой. Хомут петлевой (каплевидный) для спринклерных систем
    Хомут спринклерный с гайкой. Хомут петлевой (каплевидный) для спринклерных систем

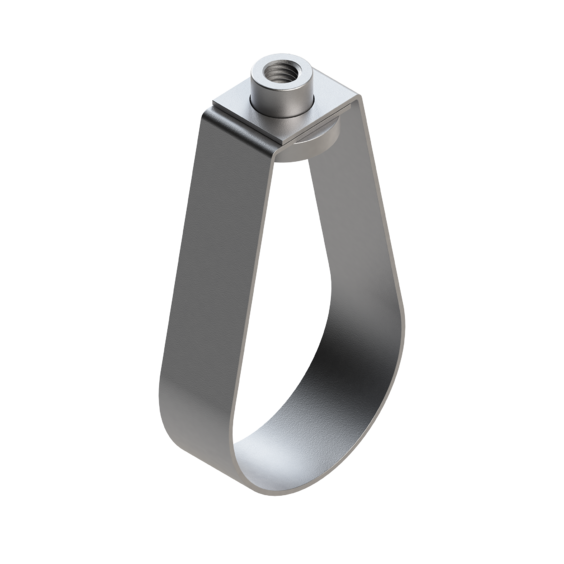

Хомут петлевой (каплевидный) для спринклерных систем

Посмотреть в Медиа-консоли

Материал:

Сталь DX51D (1.0226) в соответствии с DIN EN 10327 (ГОСТ 52246 — 2004). Гальваническое покрытие цинком.

Назначение:

Основное назначение — спринклерные хомуты служат для подвешивания трубопроводов спринклерной системы автоматического пожаротушения к несущим основаниям (потолки помещений). Хомуты применяются для упрощения монтажа труб и их дальнейшего обслуживания в системах пожаротушения. Внешний вид хомута имеет каплевидную форму. Хомуты выпускаются в соответствии с существующими диаметрами труб. Комплектуется резьбовой регулировочной гайкой — втулкой.

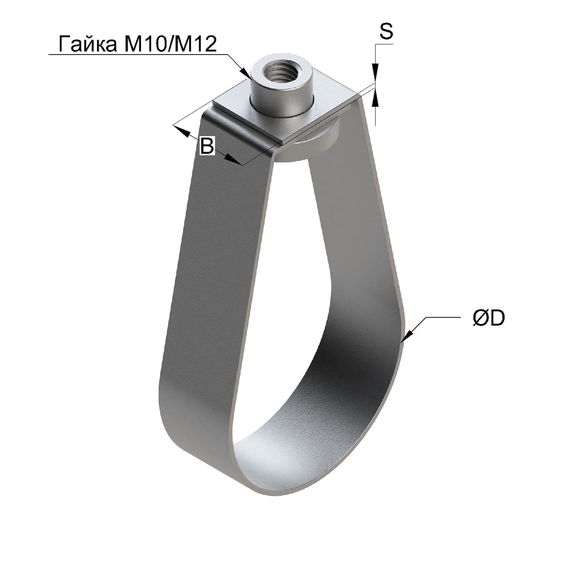

Размер Диаметр труб, мм D d BxS H Резьба гайки Артикул
3⁄4 27-28 12,5 25x1,5 71 M6 09401001
1 34-35 12,5 25x1,5 71 M6 09401002
11⁄4 42-45 12,5 25x1,5 95 M6 09401003
11⁄2 48-51 12,5 25x1,5 103 M6 09401004
2 57-64 16,5 25x1,5 118 M8 09401005
21⁄2 70-76 16,5 25x2,5 142 M8 09401006
3 83-89 16,5 25x2,5 166 M8 09401007
108 mm 106-108 16,5 25x2,5 192 M8 09401008
4 110-114 16,5 25x2,5 204 M8 09401009
133 mm 129-134 16,5 25x3,0 237 M10 09401010
5 139-142 16,5 25x3,0 249 M10 09401011
150 mm 149-152 16,5 25x3,0 264 M10 09401012
159 mm 157-162 16,5 25x3,0 273 M10 09401013
6 165-168 16,5 25x3,0 284 M10 09401014
168 mm 168-172 20,5 40x3,0 287 M12 09401015
168 mm 168-172 20,5 40x3,0 287 M12 09401016
219 mm 218-219 20,5 40x3,0 376 M12 09401017
Монтаж

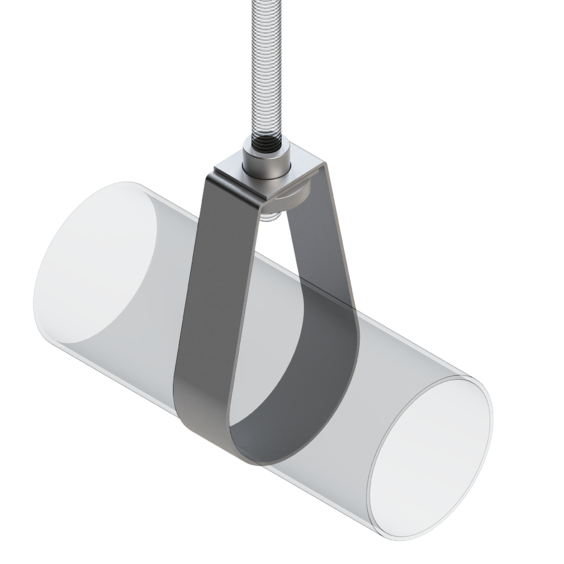

  • Монтаж спринклерных хомутов осуществляется непосредственно к несущему основанию из бетона (плита перекрытия) зданий и сооружений при помощи резьбовых шпилек.
  • Монтаж спринклерных хомутов к несущему основанию из металлоконструкций с помощью переходных крепёжных элементов для металлоконструкций (опорных пластин, скоб, кронштейнов).
Преимущества Хомут спринклерный с гайкой
  1. Увеличение вариативности монтажных и эксплуатационных возможностей при совместном использовании с переходными элементами для присоединения к основанию из металлического профиля.
  2. Удобство регулировки как во время, так и после установки.
  3. Возможность применения в соединениях резьбовых регулировочных гаек — втулок.
  4. Простой и быстрый монтаж благодаря одноэлементному исполнению хомута и неразъёмной форме.
  5. Удовлетворяет пожаротехническим требованиям по огнестойкости конструкций.
  6. Хомуты имеют универсальное по размеру резьбовую втулку-гайку под резьбовую шпильку.
