Крепеж кабельный ТСС 3
Назначение:
Крепеж кабельный типа ТСС 3 применяется для крепления трёх кабелей разных классов напряжения от 1 до 500 кВ, в том числе и с внешней изоляцией из ПВХ и сшитого ПЭ. Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 24 мм до 150 мм. С динамической стойкостью к токам короткого замыкания до 150 кА.Материал:
Стеклонаполненный полиамид с микроволоконной структурой обеспечивающей высокую жесткость, ударную и статическую прочность.Температурный диапазон от -60 до +120C
Стойкость ко всем видам атмосферных воздействий, включая ультрафиолетовое и радиационное излучения.
Стойкость к продуктам нефтепереработки, солям, щелочам и кислотам.
Огнестойкость (наивысшая категория VO в классе самозатухающих полимеров по стандарту UL 94).
Высокая электрическая прочность.
- Применение
- Серт.
Применение Крепеж кабеля ТСС 3
| Типоразмер | D отв-ия., мм | Меж-центр., мм | Шпилька. Резьба | Шпилька. Длина, мм. (один уровень) | Шпилька. Длина, мм. (два уровня) | Вид доработки* | Артикул |
| 24-31 | 11 | 88 | М10 | 110 | 200 | r min | 09502101 |
| 31-40 | 11 | 113 | М10 | 130 | 240 | r min | 09502102 |
| 40-53 | 13 | 141 | М12 | 160 | 305 | r min | 09502103 |
| 53-70 | 13 | 175 | М12 | 195 | 375 | r min+У | 09502104 |
| 70-90 | 13 | 218 | М12 | 230 | 455 | r min+У | 09502105 |
| 90-116 | 15 | 272 | М12,(М14) | 290 | 565 | r min | 09502106 |
| 116-150 | 15 | 344 | М12,(М14) | 360 | 710 | r min | 09502107 |
| * виды изменений геометрии: «r min» – радиус дуги охвата кабеля; «У» - усиленные боковины детали ВЕРХ | |||||||
Монтаж

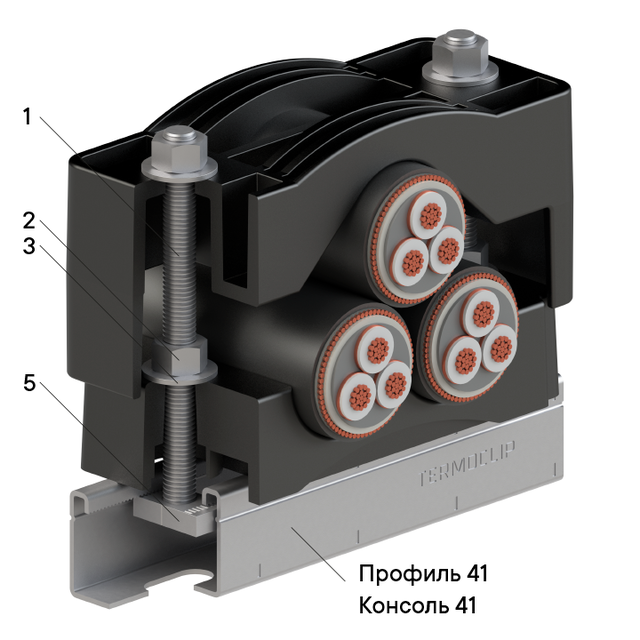

Схема 1
| № | 1 | 2 | 3 | 5 |
| Типоразмер крепежа кабеля | Шпилька резьбовая | Гайка шестигранная DIN 934 | Шайба DIN 125 | Гайка быстрого монтажа потайная 41 |
| ТСС 3 (24-31) | М10/115; 2шт | М10; 4шт | М10; 4шт | 8F-M10; 2шт |
| ТСС 3 (31-41) | М10/135; 2шт | М10; 4шт | М10; 4шт | 8F-M10; 2шт |
| ТСС 3 (41-53) | М12/160; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (53-70) | М12/195; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (70-90) | М12/230; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (90-116) | М12/285 (М14/285); 2шт | М12 (М14); 4шт | М12 (М14); 4шт | 8F-M12 (-M14***); 2шт |
| ТСС 3 (116-160) | М12/350 (М14/350); 2шт | М12 (М14); 4шт | М12 (М14); 4шт | 8F-M12 (-M14***); 2шт |

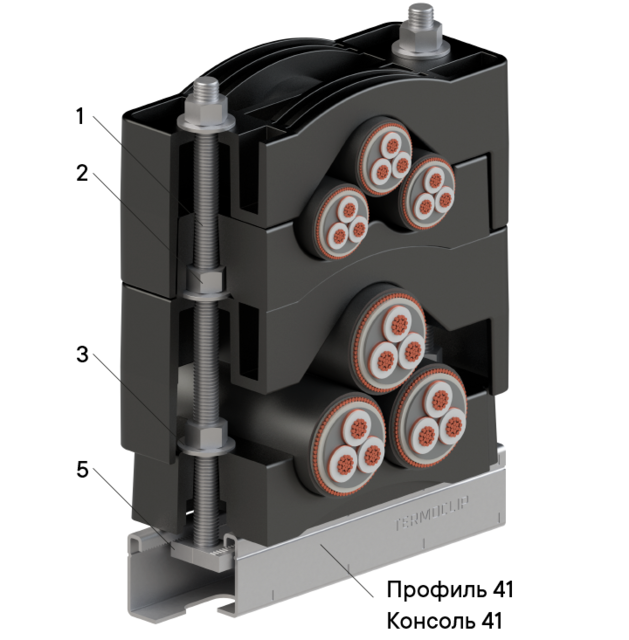

Схема 2
| № | 1 | 2 | 3 | 5 |
| Типоразмер крепежа кабеля | Шпилька резьбовая | Гайка шестигранная DIN 934 | Шайба DIN 125 | Гайка быстрого монтажа потайная 41 |
| ТСС 3 (24-31) | М10/190; 2шт | М10; 6шт | М10; 6шт | 8F-M10; 2шт |
| ТСС 3 (31-41) | М10/230; 2шт | М10; 6шт | М10; 6шт | 8F-M10; 2шт |
| ТСС 3 (41-53) | М12/280; 2шт | М12; 6шт | М12; 6шт | 8F-M12; 2шт |
| ТСС 3 (53-70) | М12/350; 2шт | М12; 6шт | М12; 6шт | 8F-M12; 2шт |
| ТСС 3 (70-90) | М12/420; 2шт | М12; 6шт | М12; 6шт | 8F-M12; 2шт |
| ТСС 3 (90-116) | М12/530 (М14/530); 2шт | М12 (М14); 6шт | М12 (М14); 6шт | 8F-M12 (-M14***); 2шт |
| ТСС 3 (116-160) | М12/660 (М14/660); 2шт | М12 (М14); 6шт | М12 (М14); 6шт | 8F-M12 (-M14***); 2шт |
Схема 3
| № | 1 | 2 | 3 | 5 |
| Типоразмер крепежа кабеля | Шпилька резьбовая | Гайка шестигранная DIN 934 | Шайба DIN 125 | Гайка быстрого монтажа потайная 41 |
| ТСС 3 (24-31) | М10/115; 2шт | М10; 4шт | М10; 4шт | 8F-M10; 2шт |
| ТСС 3 (31-41) | М10/135; 2шт | М10; 4шт | М10; 4шт | 8F-M10; 2шт |
| ТСС 3 (41-53) | М12/160; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (53-70) | М12/195; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (70-90) | М12/230; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (90-116) | М12/285 (М14/285); 2шт | М12 (М14); 4шт | М12 (М14); 4шт | 8F-M12 (-M14***); 2шт |
| ТСС 3 (116-160) | М12/350 (М14/350); 2шт | М12 (М14); 4шт | М12 (М14); 4шт | 8F-M12 (-M14***); 2шт |
- Метизы не входят в комплекты Крепежа кабеля и поставляются по отдельной спецификации.
Преимущества Крепеж кабеля ТСС 3
- Высокая механическая прочность, стойкость к динамическим и ударным нагрузкам, при эксплуатации и токах короткого замыкания.
- Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 25 мм до 165 мм.
- Материал устойчив к озону, ультрафиолету, атмосферным осадкам, радиации, продуктом нефтепереработки, щелочам и кислотам, что позволяет использовать крепеж кабельный ТСС 3 в агрессивных средах.
- Диапазон эксплуатации от -40+120 позволяет применять в регионах со сложными климатическими условиями.
- Отсутствует замкнутый электромагнитный контур и исключает контакт кабеля с металлической опорной конструкцией.
Электропроводимый металлический контур из магнитных материалов (проводимость). - Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 25 мм до 165 мм.
- Поверхность контакта деталей крепежа ТСС 3 с кабелем обеспечивает надёжное удержание при малых контактных напряжениях на его поверхности, препятствуя его локальным повреждениям при монтаже и эксплуатации. Позволяет легко прокладывать линии как в один, так и несколько уровней друг над другом.
- При прокладке кабелей на вертикальных и наклонных поверхностях для предотвращения проскальзывания рекомендуется между деталями крепежа и кабелем установка ленты уплотнительной.
