Пластина опорная для тяжелых нагрузок TBP XH 8F2. Купить

-

            ![Пластина опорная для тяжелых нагрузок TBP XH 8F2. Пластина опорная для тяжелых нагрузок TBP XH 8F2]()  Пластина опорная для тяжелых нагрузок TBP XH 8F2. Пластина опорная для тяжелых нагрузок TBP XH 8F2
-

            ![Пластина опорная для тяжелых нагрузок TBP XH 8F2. Пластина опорная для тяжелых нагрузок TBP XH 8F2]()  Пластина опорная для тяжелых нагрузок TBP XH 8F2. Пластина опорная для тяжелых нагрузок TBP XH 8F2
-

            ![Пластина опорная для тяжелых нагрузок TBP XH 8F2. Пластина опорная для тяжелых нагрузок TBP XH 8F2]()  Пластина опорная для тяжелых нагрузок TBP XH 8F2. Пластина опорная для тяжелых нагрузок TBP XH 8F2
-

            ![Пластина опорная для тяжелых нагрузок TBP XH 8F2. Пластина опорная для тяжелых нагрузок TBP XH 8F2]()  Пластина опорная для тяжелых нагрузок TBP XH 8F2. Пластина опорная для тяжелых нагрузок TBP XH 8F2

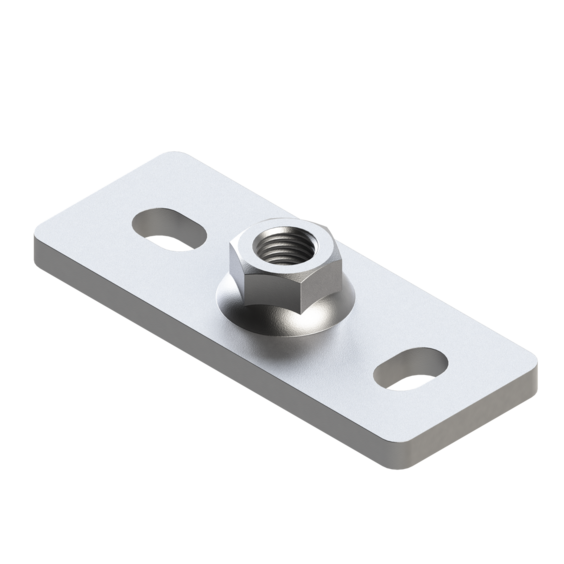

Пластина опорная для тяжелых нагрузок TBP XH 8F2
Назначение:
Применяется в качестве опоры при креплении хомута к бетонному основанию, металлическим балкам или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания). Изделие выпускается в двух вариантах – с гайкой М16 и М20, что позволяет крепить большой диапазон труб с различными диаметрами при использовании хомута составного для тяжелых нагрузок PF-XD. Максимальное расстояние от базового материала до оси трубы составляет 150 мм. Используется для создания неподвижной опоры для невысоких нагрузок. Применяется в качестве несущей опоры для трубопроводов и других коммуникаций инженерных сетей. Применяется для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при малых нагрузках.Материал:
Материал: СТ235JR (СТ3)Покрытие: гальваническое покрытие цинком, Hdg

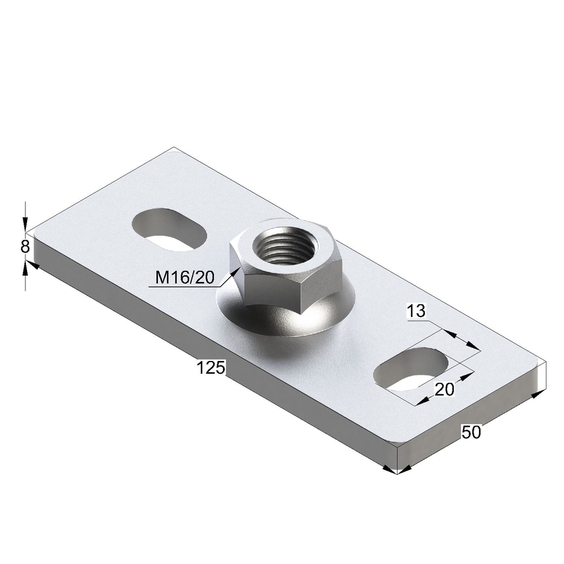

| Длина, мм | Ширина, мм | Толщина металла, мм | Гайка | Артикул | |
| 125 | 50 | 8 | М16 | 09417012 | |
| 125 | 50 | 8 | М16 | Hdg | 09417034 |
| 125 | 50 | 8 | М20 | 09417013 | |
| 125 | 50 | 8 | М20 | Hdg | 09417035 |
Нагрузки. Технические характеристики пластин опорных TBP H 3F2 / TBP XH 4F2

| Наименование | Гайка | Реком-ая нагрузка, кН | Fос (вертикальное расположение), кН | Fос (горизонтальное расположение), кН | Разрушающая нагрузка (вертикальная), кН |
| Пластина опорная для высоких нагрузок TBP XH 8F2 | М12 | ||||
| Пластина опорная для высоких нагрузок TBP H 4F2 | М16 | 42,39 | |||
| Пластина опорная для тяжелых нагрузок TBP ХH 8F2 | М16 | 2,94 | 3,54 | 57,24 | |
| Пластина опорная для тяжелых нагрузок TBP ХH 8F2 | М20 | 15,55 | 16,91 |
        Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Используется в качестве опоры при монтаже трубопроводов
- Применяется в качестве несущей опоры для вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей
- Применяется для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем
Преимущества Пластина опорная для тяжелых нагрузок TBP XH 8F2
    - Легкое создание неподвижных опор при невысоких нагрузках
- Возможность крепиться к любому базовому материалу
- Легкость монтажа
- Использование с хомутами различных диаметров
