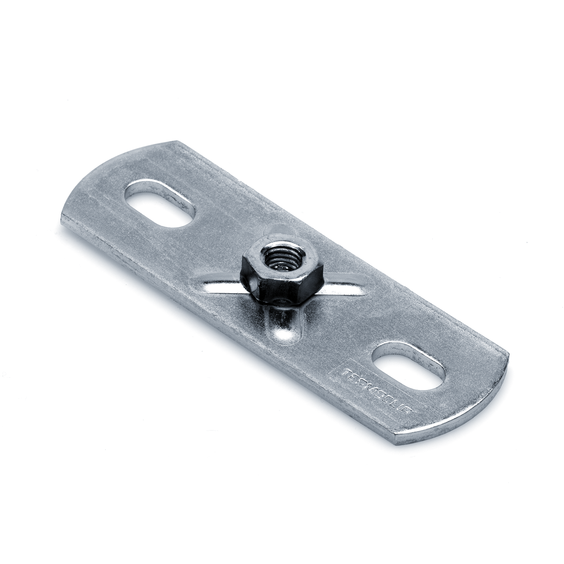

Пластина опорная для высоких нагрузок TBP H 4F2
Назначение:
Применяется в качестве опоры при креплении к потолку или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания).Материал:
Сталь, гальваническое покрытие цинком.- Применение
- Серт.
Применение Пластина опорная для высоких нагрузок TBP H 4F2

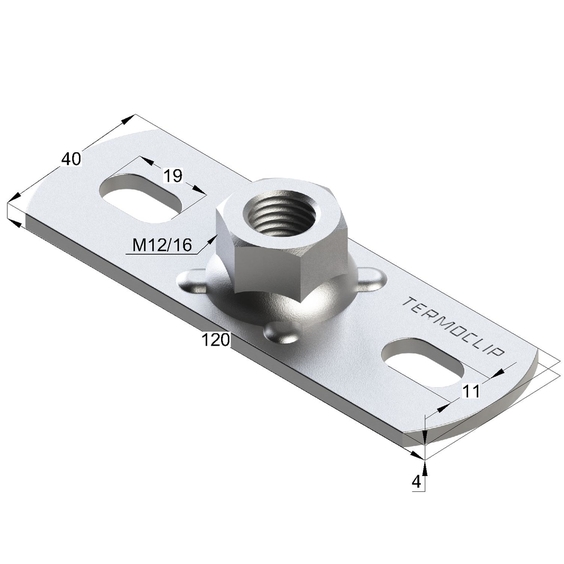

| Длина, мм | Ширина, мм | Толщина металла, мм | Гайка | Вес, кг | Артикул | |
| 120 | 40 | 4,0 | М12 | 0,15 | Hdg | 09124106 |
| 120 | 40 | 4,0 | М16 | 0,13 | 09124005 | |
| 120 | 40 | 4,0 | М16 | 0,13 | Hdg | 09124105 |
Нагрузки. Технические характеристики пластин опорных TBP H 3F2 / TBP XH 4F2
| Наименование |
Гайка |
Реком-ая нагрузка, кН |
Fос (вертикальное расположение), кН |
Fос (горизонтальное расположение), кН |
Разрушающая нагрузка (вертикальная), кН |
|
Пластина опорная для высоких нагрузок TBP XH 8F2 |
М12 |
||||
|
Пластина опорная для высоких нагрузок TBP H 4F2 |
М16 |
42,39 |
|||
|
Пластина опорная для тяжелых нагрузок TBP ХH 8F2 |
М16 |
2,94 |
3,54 |
57,24 |
|
|
Пластина опорная для тяжелых нагрузок TBP ХH 8F2 |
М20 |
15,55 |
16,91 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».

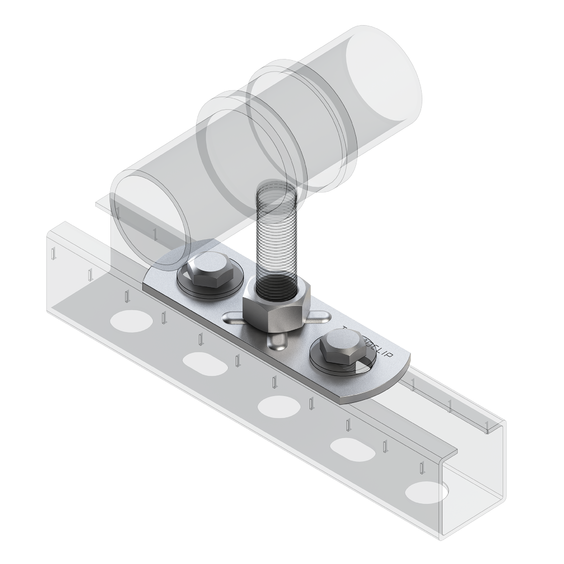

Монтаж
- Используется в качестве опоры при монтаже легких трубопроводов.
- Применяется в качестве несущей опоры для вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей.
- Применяется для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при малых нагрузках.
- Возможно использование в сочетании с профилем в качестве опоры при сборке сложных узлов.
Преимущества Пластина опорная для высоких нагрузок TBP H 4F2
- Многообразные возможности монтажа в сочетании с монтажными профилями.
- Удобство регулировки в небольших диапазонах при различных узловых решениях, за счет отверстий характерной формы.
- Равномерное распределение нагрузки за счет увеличения контактной плоскости опорной пластины с основанием.
