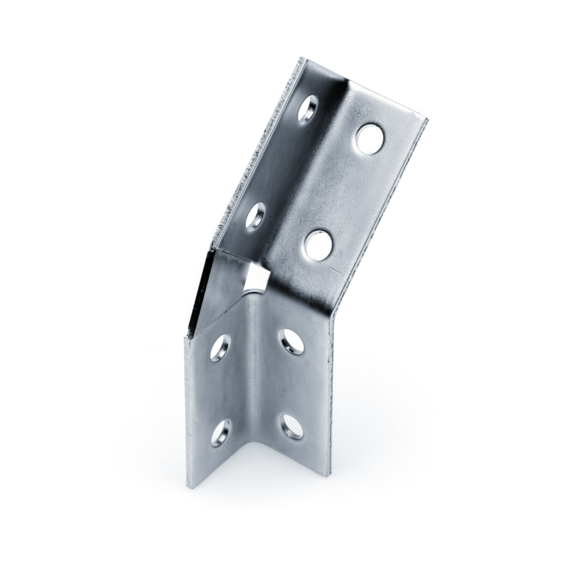

Угол универсальный ТAU 135° 38-41 4F8
Назначение:
Прочный универсальный угол предназначен для соединений элементов конструкций траверс, рамных и стеллажных систем. Угол обеспечивает усиление несущих конструкций для средних и тяжелых систем.Материал:

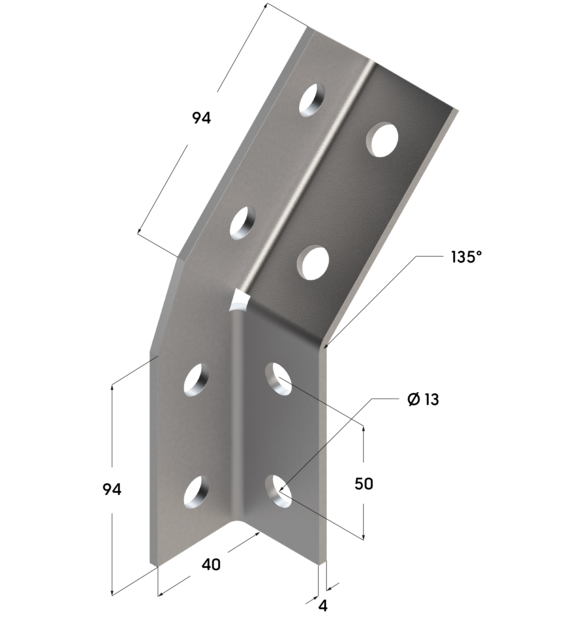

Сталь, гальваническое покрытие цинком.Ширина, мм | Толщина металла, мм | Вес, кг | Артикул |
40x40 | 4,0 | 09253002 |
Нагрузки. Уголки монтажные, уголки 3D, углы усиленные
Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
28х18 | 0,8 | 1,5 | 12 |
28х30 | 0,8 | 1,5 | 12 |
Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
38х40 | 0,8 | 1,5 | 15 |
41х21 | 0,8 | 1,5 | 15 |
41х41 | 1,0 | 2,0 | 20 |
41х62 | 2,0 | 4,0 | 25 |
Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж

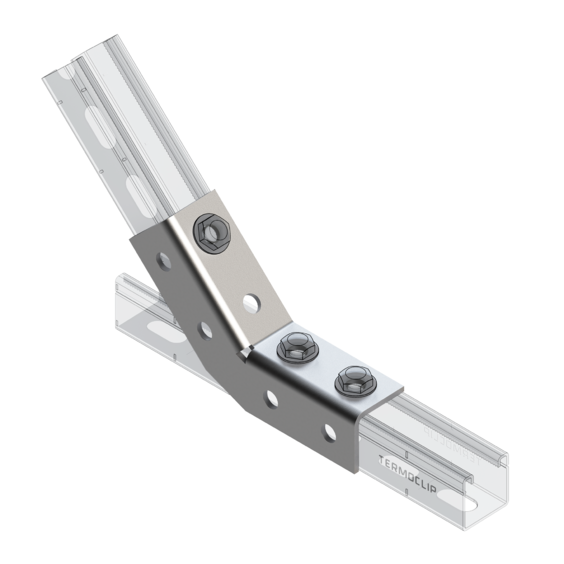

- Применяется в качестве несущего, усиливающего угла для рамных конструкций вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей.
- Различные конструктивные варианты для решения задач раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем.
- Применяется для бокового усиления при крестовом монтаже профиля. При парном использовании, как крестовина, допускающая любое расположение канавки профиля. Наружное и внутренне расположение раскрепляемого профиля.
- Форма и количество отверстий в профиле угла универсального обеспечивают точную и удобную регулировку.
- Возможность сборки и регулировки с двух сторон.
Преимущества Угол универсальный ТAU 135° 38-41 4F8
- Усиление и повышение несущей способности плоских и объемных конструкций на основе профиля.
- При свинчивании двух углов обеспечиваются более высокие параметры прочности соеденительного узла.
- Для любого расположения раскрытия профилей с возможностью позиционирования канавки для дальнейшего использования структурного монтажа, где существует необходимость и требования к позиционированию канавки профиля.
- Универсальный конструкционный элемент для горизонтального и вертикального выравнивания.
- В сочетании с монтажным профилем универсальный уголок обеспечивает высокую несущую способность и надежность конструктивных решений.
